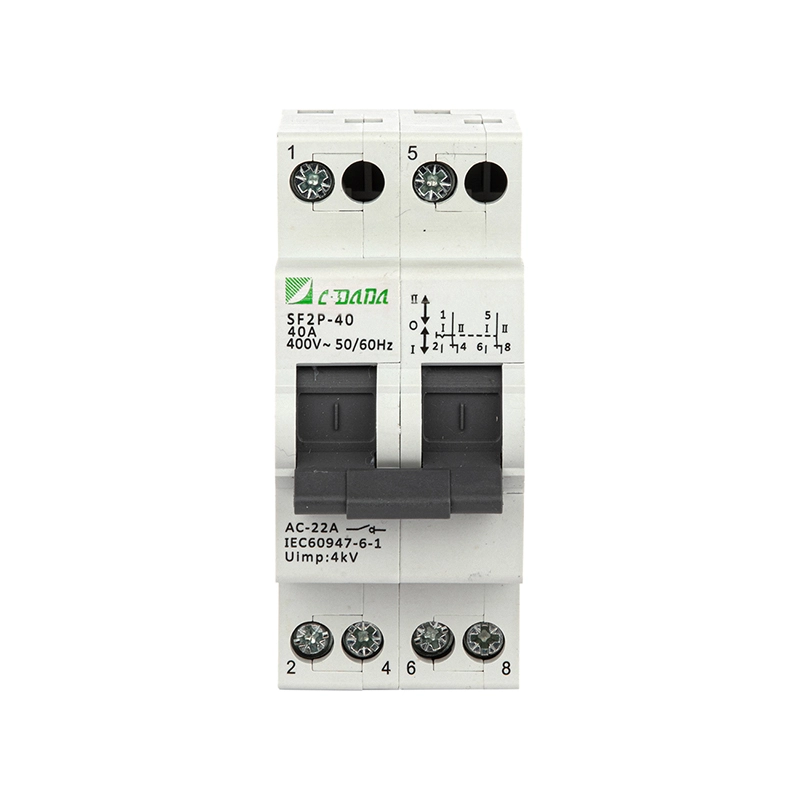

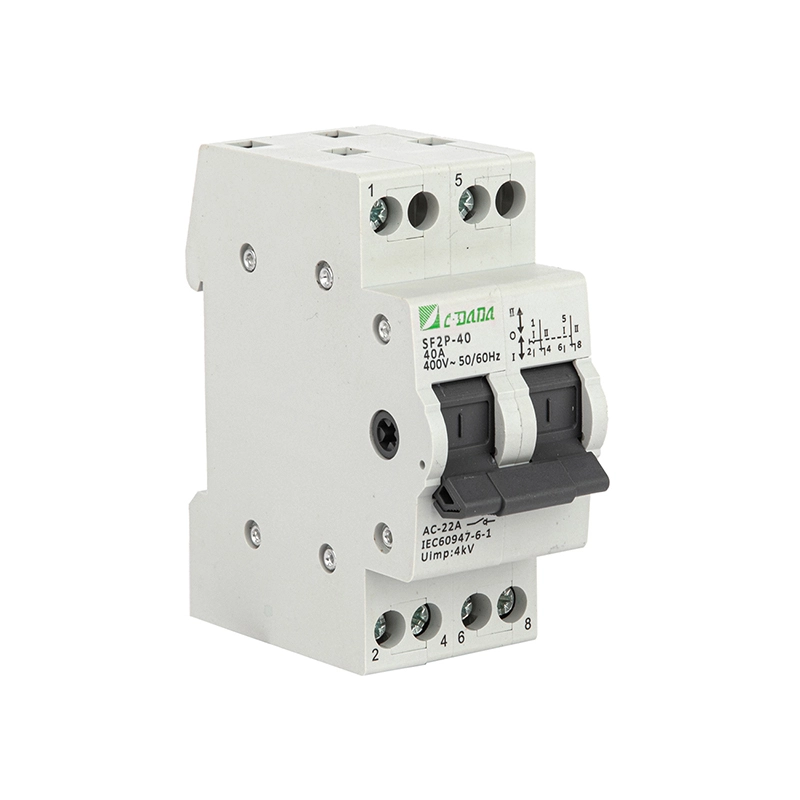

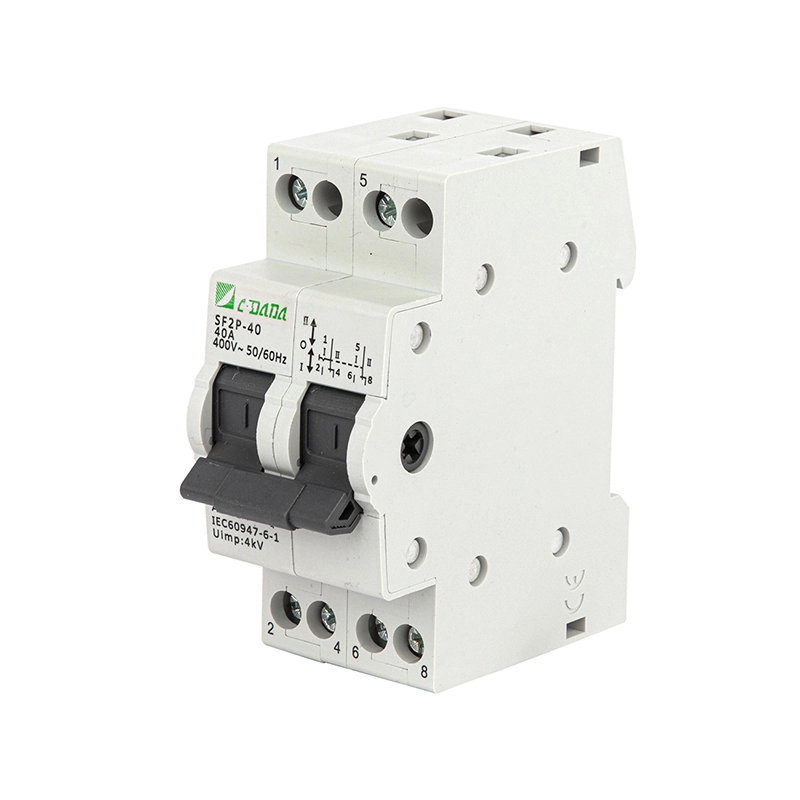

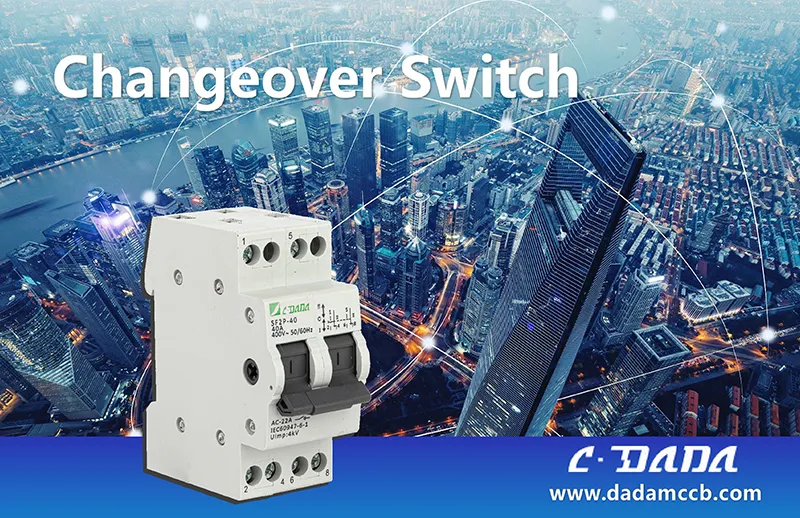

2P ಬದಲಾವಣೆ ಸ್ವಿಚ್

CDADA SF ಸರಣಿ 2P ಚೇಂಜ್‌ಓವರ್ ಸ್ವಿಚ್‌ನೊಂದಿಗೆ ಸುರಕ್ಷಿತ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹ ವಿದ್ಯುತ್ ಮೂಲ ಸ್ವಿಚಿಂಗ್ ಅನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ, ಇದು ವಸತಿ, ವಾಣಿಜ್ಯ ಮತ್ತು ಲಘು ಕೈಗಾರಿಕಾ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಲ್ಲಿ ನಿರ್ಣಾಯಕ ಸರ್ಕ್ಯೂಟ್ ಪರಿವರ್ತನೆಗೆ ಸೂಕ್ತವಾಗಿದೆ. ಈ DIN-ರೈಲ್ ಮೌಂಟೆಡ್ ಮೈಕ್ರೊ ಚೇಂಜ್‌ಓವರ್ ಸ್ವಿಚ್ ಸ್ಪಷ್ಟವಾದ 3-ಸ್ಥಾನದ ಕಾರ್ಯಾಚರಣೆಯೊಂದಿಗೆ ಡ್ಯುಯಲ್ ಪವರ್ ಮೂಲಗಳು ಅಥವಾ ಲೋಡ್‌ಗಳನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ: I -OFF-II, ಮುಖ್ಯ/ಗ್ರಿಡ್ ಮತ್ತು ಬ್ಯಾಕಪ್/ಜನರೇಟರ್ ಪೂರೈಕೆಗಳು, ಮೋಟಾರ್ ಫಾರ್ವರ್ಡ್/ರಿವರ್ಸ್ ಕಂಟ್ರೋಲ್, ಅಥವಾ ಹಂತ/ವೋಲ್ಟೇಜ್ ಮಾನಿಟರಿಂಗ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳ ನಡುವೆ ತಡೆರಹಿತ ಪರಿವರ್ತನೆಗಳನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ.

AC 50/60Hz, 230-400V, ಮತ್ತು 16A ನಿಂದ 125A ವರೆಗಿನ ಪ್ರವಾಹಗಳಿಗೆ ರೇಟ್ ಮಾಡಲಾಗಿದೆ, CDADA 2P ಬದಲಾವಣೆ ಸ್ವಿಚ್ IEC 60947-3 ಮತ್ತು EN 60947-3 ಮಾನದಂಡಗಳನ್ನು ಅನುಸರಿಸುತ್ತದೆ. ಆನ್/ಆಫ್ ಸ್ಥಾನದ ಸೂಚಕಗಳು, ಹೆಚ್ಚಿನ ವಾಹಕತೆ ಸಂಪರ್ಕಗಳು ಮತ್ತು ಸ್ಪ್ರಿಂಗ್-ಸಹಾಯದ ತ್ವರಿತ-ತಯಾರಿಕೆ/ವಿರಾಮ ಕಾರ್ಯವಿಧಾನವನ್ನು ಒಳಗೊಂಡಿದ್ದು, ಇದು ಆಗಾಗ್ಗೆ ಕೈಯಾರೆ ಕಾರ್ಯಾಚರಣೆಯ ಅಡಿಯಲ್ಲಿಯೂ ಸ್ಥಿರವಾದ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ. MCB ಗಳು ಮತ್ತು ಸಂಪರ್ಕಕಾರರ ಜೊತೆಗೆ ಮಾಡ್ಯುಲರ್ ಸ್ಥಾಪನೆಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ, ಇದು ಕಟ್ಟಡಗಳು, ಪಂಪ್ ರೂಮ್‌ಗಳು, ಟೆಲಿಕಾಂ ಕ್ಯಾಬಿನೆಟ್‌ಗಳು ಮತ್ತು ತುರ್ತು ಬೆಳಕಿನ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ವಿತರಣಾ ಮಂಡಳಿಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.

ಪ್ರಮುಖ ವಿಶೇಷಣಗಳು

ಸರಣಿ: SF ಸರಣಿ 2P ಹಸ್ತಚಾಲಿತ ಬದಲಾವಣೆ ಸ್ವಿಚ್

ಬ್ರ್ಯಾಂಡ್: CDADA | ತಯಾರಕ: ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್ CO., LTD

ಧ್ರುವಗಳು: 2P (ಡ್ಯುಯಲ್ ಪೋಲ್) - 1P ನಿಂದ 4P ರೂಪಾಂತರಗಳಲ್ಲಿ ಲಭ್ಯವಿದೆ

ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್: 16A - 125A (40 °C ಸುತ್ತುವರಿದ 80% ಕ್ಕಿಂತ ಕಡಿಮೆಯಾಗಿದೆ)

ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್: 230/400V AC, 50/60Hz

ನಿರೋಧನ ವೋಲ್ಟೇಜ್ (Ui): 500V

ಬಳಕೆಯ ವರ್ಗ: AC-22A (ಮಿಶ್ರ ಪ್ರತಿರೋಧಕ ಮತ್ತು ಅನುಗಮನದ ಹೊರೆಗಳು)

ಅಲ್ಪಾವಧಿಯ ತಡೆದುಕೊಳ್ಳುವ ಪ್ರಸ್ತುತ (Icw): 12×Ie 1ಸೆ

ಮಾಡುವ ಸಾಮರ್ಥ್ಯ: 20×Ie, t=0.1s

ಯಾಂತ್ರಿಕ ಜೀವನ: 8,500 ಕಾರ್ಯಾಚರಣೆಗಳು

ಎಲೆಕ್ಟ್ರಿಕಲ್ ಲೈಫ್: 1,500 ಕಾರ್ಯಾಚರಣೆಗಳು (ಲೋಡ್ ಅಡಿಯಲ್ಲಿ)

ಮಾಲಿನ್ಯದ ಪದವಿ: II

ಮೌಂಟಿಂಗ್: ಸ್ಟ್ಯಾಂಡರ್ಡ್ TH35 DIN ರೈಲು

ಕಾರ್ಯಾಚರಣೆ: ಹಸ್ತಚಾಲಿತ 3-ಸ್ಥಾನದ ಹ್ಯಾಂಡಲ್ (I - O - II)

ಸೂಚಕಗಳು: ಹ್ಯಾಂಡಲ್ ಜೋಡಣೆಯ ಮೂಲಕ ಆನ್/ಆಫ್ ಸ್ಥಾನವು ಗೋಚರಿಸುತ್ತದೆ

ಟರ್ಮಿನಲ್‌ಗಳು: ಕೇಬಲ್ ಅಥವಾ ಬಸ್‌ಬಾರ್ ಸಂಪರ್ಕ

ಬಿಗಿಗೊಳಿಸುವ ಟಾರ್ಕ್:

1.2 N·m (16–40A)

3.5 N·m (63–125A)

ಸುರಕ್ಷತಾ ಸೂಚನೆ: ಯಾವುದೇ ಆರ್ಕ್ ನಂದಿಸುವ ಕೋಣೆ → ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಗಾಗಿ ಅಪ್‌ಸ್ಟ್ರೀಮ್ ಫ್ಯೂಸ್‌ಗಳು/MCB ಗಳೊಂದಿಗೆ ಬಳಸಬಾರದು

ತಾಂತ್ರಿಕ ಡೇಟಾ ಶೀಟ್

CDADA 2P ಬದಲಾವಣೆ ಸ್ವಿಚ್ ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

★ ಸುರಕ್ಷಿತ 3-ಸ್ಥಾನದ ಪ್ರತ್ಯೇಕತೆ

ಟ್ರೂ ಆಫ್ (O) ಸ್ಥಾನವು ಎರಡೂ ಮೂಲಗಳನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುತ್ತದೆ-ನಿರ್ವಹಣೆ ಮತ್ತು ವಿರೋಧಿ ಬ್ಯಾಕ್‌ಫೀಡ್ ಸುರಕ್ಷತೆಗೆ ನಿರ್ಣಾಯಕವಾಗಿದೆ.

★ ಡಿಐಎನ್-ರೈಲ್ ಮಾಡ್ಯುಲರ್ ವಿನ್ಯಾಸ

MCB ಗಳ ಜೊತೆಗೆ ಸೆಕೆಂಡುಗಳಲ್ಲಿ ಸ್ಥಾಪಿಸುತ್ತದೆ - ಜಾಗವನ್ನು ಉಳಿಸುತ್ತದೆ ಮತ್ತು ಸ್ಮಾರ್ಟ್ ಕಟ್ಟಡಗಳು ಅಥವಾ OEM ಆವರಣಗಳಲ್ಲಿ ಫಲಕ ವಿನ್ಯಾಸವನ್ನು ಸರಳಗೊಳಿಸುತ್ತದೆ.

★ ಹೆಚ್ಚಿನ ವಿಶ್ವಾಸಾರ್ಹತೆಯ ಸಂಪರ್ಕಗಳು

ಆಪ್ಟಿಮೈಸ್ಡ್ ಡೈನಾಮಿಕ್-ಸ್ಟ್ಯಾಟಿಕ್ ಕಾಂಟ್ಯಾಕ್ಟ್ ಜ್ಯಾಮಿತಿಯು ಕಡಿಮೆ ಪ್ರತಿರೋಧ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ಸ್ಥಿರತೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ.

★ ಜಾಗತಿಕ ಅನುಸರಣೆ

ಐಇಸಿ 60947-3 ಗೆ ಪ್ರಮಾಣೀಕರಿಸಲಾಗಿದೆ ಯುರೋಪ್, ಏಷ್ಯಾ, ಆಫ್ರಿಕಾ ಮತ್ತು ಲ್ಯಾಟಿನ್ ಅಮೆರಿಕದಲ್ಲಿ ಅಂಗೀಕರಿಸಲಾಗಿದೆ.

★ ಬಳಕೆದಾರ-ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆ

ಸ್ಪ್ರಿಂಗ್-ನೆರವಿನ ಯಾಂತ್ರಿಕತೆಯು ಭಾಗಶಃ ನಿಶ್ಚಿತಾರ್ಥವನ್ನು ತಡೆಯುತ್ತದೆ; 63A+ ಮಾದರಿಗಳಿಗೆ ವಿಸ್ತೃತ ಹ್ಯಾಂಡಲ್ ಐಚ್ಛಿಕ.

★ ಬಹುಮುಖ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

ಜನರೇಟರ್ ವರ್ಗಾವಣೆಯಿಂದ ಮೋಟಾರ್ ದಿಕ್ಕಿನ ಹಿಮ್ಮುಖಕ್ಕೆ-ಒಂದು ಸ್ವಿಚ್, ಬಹು ಕಾರ್ಯಗಳು.

ವಿಶಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

ಬ್ಯಾಕಪ್ ಪವರ್ ಸಿಸ್ಟಮ್ಸ್: ಉಪಯುಕ್ತತೆ ಮತ್ತು ಜನರೇಟರ್ ನಡುವೆ ಬದಲಿಸಿ

ಮೋಟಾರ್ ನಿಯಂತ್ರಣ: ಸಣ್ಣ ಪಂಪ್‌ಗಳು ಅಥವಾ ಫ್ಯಾನ್‌ಗಳ ಫಾರ್ವರ್ಡ್/ರಿವರ್ಸ್ ತಿರುಗುವಿಕೆ

ಮಾಪನ ಸರ್ಕ್ಯೂಟ್‌ಗಳು: ಮೀಟರಿಂಗ್ ಪ್ಯಾನೆಲ್‌ಗಳಲ್ಲಿ ವೋಲ್ಟೇಜ್/ಫೇಸ್ ಆಯ್ಕೆ

ಬಿಲ್ಡಿಂಗ್ ಆಟೊಮೇಷನ್: ಡ್ಯುಯಲ್ HVAC ಯುನಿಟ್ ಸ್ವಿಚಿಂಗ್, ತುರ್ತು ಬೆಳಕಿನ ವರ್ಗಾವಣೆ

ಟೆಲಿಕಾಂ ಮತ್ತು ಡೇಟಾ ಕೇಂದ್ರಗಳು: ಅನಗತ್ಯ PSU ಮೂಲ ಆಯ್ಕೆ

CDADA ಬಗ್ಗೆ

★ ನಮ್ಮ ಪ್ರಮುಖ ಅನುಕೂಲಗಳೆಂದರೆ:

1) ಸಂಪೂರ್ಣ ಅಂತರರಾಷ್ಟ್ರೀಯ ಪ್ರಮಾಣೀಕರಣಗಳು,

2) ಬಲವಾದ OEM/ODM ಸಾಮರ್ಥ್ಯ,

3) ಹೆಚ್ಚಿನ ವೆಚ್ಚ-ಕಾರ್ಯಕ್ಷಮತೆಯ ಅನುಪಾತ,

4) ವಿಶ್ವಾಸಾರ್ಹ ದೊಡ್ಡ ಪ್ರಮಾಣದ ಉತ್ಪಾದನಾ ಸಾಮರ್ಥ್ಯ,

5) ವ್ಯಾಪಕ ರಫ್ತು ಅನುಭವ.

★ ನಮ್ಮ ಉತ್ಪನ್ನಗಳನ್ನು ಆಗ್ನೇಯ ಏಷ್ಯಾ, ಮಧ್ಯಪ್ರಾಚ್ಯ, ದಕ್ಷಿಣ ಅಮೇರಿಕಾ, ಆಫ್ರಿಕಾ, ಯುರೋಪ್ ಮತ್ತು ಸಿಐಎಸ್ ದೇಶಗಳಿಗೆ ಯಶಸ್ವಿಯಾಗಿ ರಫ್ತು ಮಾಡಲಾಗುತ್ತದೆ, ಬೆಲ್ಟ್ ಮತ್ತು ರಸ್ತೆ ಮಾರುಕಟ್ಟೆಗಳ ಮೇಲೆ ಬಲವಾದ ಗಮನವನ್ನು ಹೊಂದಿದೆ.

★ ನಾವು ಆರ್&ಡಿಯಲ್ಲಿ ನಿರಂತರವಾಗಿ ಹೂಡಿಕೆ ಮಾಡುತ್ತೇವೆ, ಜಾಗತಿಕ ಮಾನದಂಡಗಳು ಮತ್ತು ಮಾರುಕಟ್ಟೆ ಪ್ರವೃತ್ತಿಗಳನ್ನು ಮೇಲ್ವಿಚಾರಣೆ ಮಾಡುತ್ತೇವೆ ಮತ್ತು ನಮ್ಮ ಉತ್ಪನ್ನ ಪೋರ್ಟ್‌ಫೋಲಿಯೊವನ್ನು ಅಪ್‌ಗ್ರೇಡ್ ಮಾಡಲು ಉದ್ಯಮ ತಜ್ಞರೊಂದಿಗೆ ಸಹಕರಿಸುತ್ತೇವೆ.

ಪದೇ ಪದೇ ಕೇಳಲಾಗುವ ಪ್ರಶ್ನೆಗಳು

Q1: ನಾನು ಲೋಡ್ ಅಡಿಯಲ್ಲಿ ಬದಲಾಯಿಸಬಹುದೇ?

A1: ಶಿಫಾರಸು ಮಾಡಲಾಗಿಲ್ಲ. SF ಸರಣಿ 2P ಚೇಂಜ್‌ಓವರ್ ಸ್ವಿಚ್ ಆರ್ಕ್ ನಂದಿಸುವ ಚೇಂಬರ್ ಅನ್ನು ಹೊಂದಿಲ್ಲ. ಸ್ವಿಚಿಂಗ್ ಮಾಡುವ ಮೊದಲು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಯಾವಾಗಲೂ ಡಿ-ಎನರ್ಜೈಜ್ ಮಾಡಿ ಅಥವಾ ಯಾವುದೇ-ಲೋಡ್ ವರ್ಗಾವಣೆಗೆ ಮಾತ್ರ ಬಳಸಿ (ಉದಾ., ಐಸೊಲೇಟರ್ ಕಾರ್ಯ). ಲೈವ್-ಲೋಡ್ ಸ್ವಿಚಿಂಗ್‌ಗಾಗಿ, ಮೋಟಾರೀಕೃತ ATS ಅಥವಾ ಫ್ಯೂಸ್ಡ್ ಸ್ವಿಚ್ ಡಿಸ್‌ಕನೆಕ್ಟರ್‌ಗಳನ್ನು ಪರಿಗಣಿಸಿ.

Q2: ಏಕೆ "O" (OFF) ಸ್ಥಾನವಿದೆ?

A2: ಸೆಂಟರ್ ಆಫ್ ಸ್ಥಾನವು ಎರಡೂ ವಿದ್ಯುತ್ ಮೂಲಗಳಿಂದ ಸಂಪೂರ್ಣ ಪ್ರತ್ಯೇಕತೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ-ನಿರ್ವಹಣಾ ಸುರಕ್ಷತೆಗೆ ಅವಶ್ಯಕವಾಗಿದೆ ಮತ್ತು ಜನರೇಟರ್‌ಗಳು ಅಥವಾ ಇನ್ವರ್ಟರ್‌ಗಳಲ್ಲಿ ಬ್ಯಾಕ್‌ಫೀಡ್ ಅನ್ನು ತಡೆಯುತ್ತದೆ.

Q3: ಈ ಸ್ವಿಚ್‌ನೊಂದಿಗೆ ನನಗೆ ಫ್ಯೂಸ್‌ಗಳು ಬೇಕೇ?

A3: ಹೌದು. ಇದು ದೋಷದ ಪ್ರವಾಹಗಳನ್ನು ಅಡ್ಡಿಪಡಿಸಲು ಸಾಧ್ಯವಿಲ್ಲದ ಕಾರಣ, ಅದನ್ನು ಯಾವಾಗಲೂ ಅಪ್‌ಸ್ಟ್ರೀಮ್ ಫ್ಯೂಸ್‌ಗಳೊಂದಿಗೆ ಜೋಡಿಸಿ ಅಥವಾ ನಿಮ್ಮ ಸಿಸ್ಟಂನ ನಿರೀಕ್ಷಿತ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಕರೆಂಟ್‌ಗಾಗಿ ರೇಟ್ ಮಾಡಲಾದ MCB ಗಳೊಂದಿಗೆ.

Q4: ಇದು ಮೋಟಾರ್ ದಿಕ್ಕನ್ನು ನಿಯಂತ್ರಿಸಬಹುದೇ?

A4: ಹೌದು-ಸಣ್ಣ ಮೋಟಾರ್‌ಗಳಿಗೆ, 2P ಸ್ವಿಚ್ ಸರಿಯಾಗಿ ವೈರ್ ಮಾಡಿದಾಗ ಹಂತದ ಅನುಕ್ರಮವನ್ನು ಹಿಮ್ಮುಖಗೊಳಿಸಬಹುದು. ದಿಕ್ಕನ್ನು ಬದಲಾಯಿಸುವ ಮೊದಲು ಮೋಟಾರ್ ನಿಲ್ಲಿಸಲಾಗಿದೆ ಮತ್ತು ಡಿ-ಎನರ್ಜೈಸ್ ಮಾಡಲಾಗಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ.

Q5: ಇತರ ಬ್ರಾಂಡ್‌ಗಳ ಮೇಲೆ CDADA ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

A5: CDADA ಕೊಡುಗೆಗಳು:

● ನಿಜವಾದ 3-ಸ್ಥಾನದ ಯಾಂತ್ರಿಕ ಇಂಟರ್ಲಾಕ್ (ಯಾವುದೇ ತೇಲುವ ಸ್ಥಿತಿಗಳಿಲ್ಲ)

● ಜಾಗತಿಕ ಫಲಕ ಮಾನದಂಡಗಳೊಂದಿಗೆ DIN-ರೈಲು ಹೊಂದಾಣಿಕೆ

● ಸ್ವಿಚ್ ಸ್ಥಾನದ ಸ್ಪಷ್ಟ ದೃಶ್ಯ ಸೂಚನೆ

● ವಿಶ್ವಾಸಾರ್ಹ ಸಂಪರ್ಕ ಒತ್ತಡಕ್ಕಾಗಿ ದೃಢವಾದ ವಸಂತ ಯಾಂತ್ರಿಕ ವ್ಯವಸ್ಥೆ

● ಪೂರ್ಣ IEC ಪ್ರಮಾಣೀಕರಣ ಮತ್ತು ತಾಂತ್ರಿಕ ಬೆಂಬಲದೊಂದಿಗೆ ಸ್ಪರ್ಧಾತ್ಮಕ ಬೆಲೆ
