ಬಾಳಿಕೆ ಬರುವ ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಫ್ಯಾಕ್ಟರಿ
CDADAಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಗಳ ವೃತ್ತಿಪರ ತಯಾರಕರು ಮತ್ತು ಪೂರೈಕೆದಾರರಾಗಿದ್ದಾರೆ. ಈ ಉತ್ಪನ್ನ ಸರಣಿಯು ನಮ್ಮ ಪ್ರಮುಖ ಕೊಡುಗೆಗಳಲ್ಲಿ ಒಂದಾಗಿದೆ, ನಮ್ಮ ಪ್ರಾರಂಭದ ಹಿಂದಿನ 40 ವರ್ಷಗಳ ಅನುಭವದಿಂದ ಬೆಂಬಲಿತವಾಗಿದೆ. ಹಲವಾರು ಮಾನದಂಡಗಳನ್ನು ಅನುಸರಿಸುವ ಮಾದರಿಗಳ ಸಮಗ್ರ ಶ್ರೇಣಿಯೊಂದಿಗೆ, ಜಾಗತಿಕ ಖರೀದಿದಾರರು ನಮ್ಮ ಉತ್ಪನ್ನಗಳನ್ನು ಸಂಪೂರ್ಣ ವಿಶ್ವಾಸದಿಂದ ಆಯ್ಕೆ ಮಾಡಬಹುದು.
ಮೊಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಎಂದರೇನು?
A ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ (MCCB)ಓವರ್ಲೋಡ್ಗಳು, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ಗಳು ಮತ್ತು ನೆಲದ ದೋಷಗಳ ವಿರುದ್ಧ ವಿದ್ಯುತ್ ವಿತರಣಾ ವ್ಯವಸ್ಥೆಗಳನ್ನು ರಕ್ಷಿಸಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ಕಾಂಪ್ಯಾಕ್ಟ್, ಸುತ್ತುವರಿದ ಕಡಿಮೆ-ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ ಸಾಧನವಾಗಿದೆ. ಎ ಒಳಗೆ ಆವರಿಸಿದೆಥರ್ಮೋಸೆಟ್ಟಿಂಗ್ ಪ್ಲಾಸ್ಟಿಕ್ ವಸತಿ, MCCB ಗಳು ವರೆಗೆ ದರದ ವೋಲ್ಟೇಜ್ಗಳಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತವೆ690V AC (50/60Hz)ವರೆಗಿನ ಪ್ರಸ್ತುತ ರೇಟಿಂಗ್ಗಳೊಂದಿಗೆ10A ನಿಂದ 2000A, ಕೈಗಾರಿಕಾ, ವಾಣಿಜ್ಯ ಮತ್ತು ಮೂಲಸೌಕರ್ಯ ಅನ್ವಯಗಳಾದ್ಯಂತ ವರ್ಕ್ಹಾರ್ಸ್ ರಕ್ಷಣೆ ಸಾಧನವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ.
MCCB ಗಳ ವಿಶಿಷ್ಟ ಲಕ್ಷಣವು ಅವುಗಳಲ್ಲಿದೆಮೊಲ್ಡ್ ಕೇಸ್ ನಿರ್ಮಾಣನೇರ ಆಂತರಿಕ ಘಟಕಗಳು ಮತ್ತು ಬಾಹ್ಯ ಆಪರೇಟಿಂಗ್ ಇಂಟರ್ಫೇಸ್ ನಡುವೆ ವರ್ಗ II ನಿರೋಧನವನ್ನು (ಡಬಲ್ ಇನ್ಸುಲೇಶನ್) ಒದಗಿಸುವ ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ಥರ್ಮೋಸೆಟ್ಟಿಂಗ್ ಪ್ಲಾಸ್ಟಿಕ್ ಆವರಣ. ಈ ವಿನ್ಯಾಸವು ಕಾಂಪ್ಯಾಕ್ಟ್ ಆಯಾಮಗಳು ಮತ್ತು ಹೆಚ್ಚಿನ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯಗಳನ್ನು ನಿರ್ವಹಿಸುವಾಗ ಆಪರೇಟರ್ ಸುರಕ್ಷತೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ380/415V ನಲ್ಲಿ 100kA.
ಭಿನ್ನವಾಗಿಏರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಸ್ (ACBs), MCCBs ವೈಶಿಷ್ಟ್ಯಸ್ಥಿರ, ನಿರ್ವಹಿಸಲಾಗದ ವಿನ್ಯಾಸಗಳು(ಹೆಚ್ಚಿನ ಸಂದರ್ಭಗಳಲ್ಲಿ) ಮೊಹರು ಮಾಡಿದ ಆಂತರಿಕ ಕಾರ್ಯವಿಧಾನಗಳೊಂದಿಗೆ, ನಿಯಮಿತ ನಿರ್ವಹಣೆ ಪ್ರವೇಶ ಅಗತ್ಯವಿಲ್ಲದ ದ್ವಿತೀಯ ವಿತರಣಾ ಸರ್ಕ್ಯೂಟ್ಗಳಿಗೆ ವೆಚ್ಚ-ಪರಿಣಾಮಕಾರಿ ರಕ್ಷಣೆಯನ್ನು ನೀಡುತ್ತದೆ.
MCCB ಉತ್ಪನ್ನ ವರ್ಗಗಳು ಮತ್ತು ಸಂರಚನೆಗಳು
| ವರ್ಗೀಕರಣ | ಟೈಪ್ ಮಾಡಿ | ಪ್ರಸ್ತುತ ಶ್ರೇಣಿ | ಪ್ರಮುಖ ಗುಣಲಕ್ಷಣಗಳು |
| ಟ್ರಿಪ್ ಯುನಿಟ್ ತಂತ್ರಜ್ಞಾನ | ಉಷ್ಣ-ಕಾಂತೀಯ | 10A - 800A | ಬೈಮೆಟಾಲಿಕ್ ಓವರ್ಲೋಡ್ + ಮ್ಯಾಗ್ನೆಟಿಕ್ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್, ಸ್ಥಿರ/ಹೊಂದಾಣಿಕೆ ಸೆಟ್ಟಿಂಗ್ಗಳು, ಆರ್ಥಿಕ |
| ಎಲೆಕ್ಟ್ರಾನಿಕ್ LSIG | 100A - 2000A | ಮೈಕ್ರೊಪ್ರೊಸೆಸರ್ ಆಧಾರಿತ, ಹೊಂದಾಣಿಕೆ ವಕ್ರಾಕೃತಿಗಳು, ಸಂವಹನ ಸಾಮರ್ಥ್ಯ, ನಿಖರವಾದ ರಕ್ಷಣೆ | |
| ಅನುಸ್ಥಾಪನ ವಿಧಾನ | ನಿವಾರಿಸಲಾಗಿದೆ | 10A - 2000A | ನೇರ ಬಸ್ಬಾರ್ ಸಂಪರ್ಕ, ಶಾಶ್ವತ ಸ್ಥಾಪನೆ, ಕಡಿಮೆ ವೆಚ್ಚ |
| ಪ್ಲಗ್-ಇನ್ | 100A - 1600A | ಬೇಸ್-ಮೌಂಟೆಡ್ ದೇಹ, ನಿರ್ವಹಣೆಗಾಗಿ ಹಿಂತೆಗೆದುಕೊಳ್ಳಬಹುದಾದ, ಕಡಿಮೆ ಅಲಭ್ಯತೆಯನ್ನು | |
| ಹಿಂಪಡೆಯಬಹುದು | 250A - 2000A | ಡ್ರಾ-ಔಟ್ ಯಾಂತ್ರಿಕತೆ, ಸಂಪೂರ್ಣ ಪ್ರತ್ಯೇಕತೆಯ ಸಾಮರ್ಥ್ಯ, ಸುರಕ್ಷತಾ ಶಟರ್ಗಳು | |
| ಪೋಲ್ ಕಾನ್ಫಿಗರೇಶನ್ | 2-ಪೋಲ್ | 10A - 800A | ಏಕ-ಹಂತದ ವ್ಯವಸ್ಥೆಗಳು, DC ಅಪ್ಲಿಕೇಶನ್ಗಳು |
| 3-ಪೋಲ್ | 10A - 2000A | ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಮೂರು-ಹಂತದ ಕೈಗಾರಿಕಾ ಅನ್ವಯಗಳು | |
| 4-ಪೋಲ್ | 16A - 2000A | ತಟಸ್ಥ ರಕ್ಷಣೆಯೊಂದಿಗೆ ಮೂರು-ಹಂತ, ಹೊಂದಾಣಿಕೆಯ ತಟಸ್ಥ ಸೆಟ್ಟಿಂಗ್ಗಳು (50-100%) | |
| ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ | ಪ್ರಮಾಣಿತ (S1) | 16kA - 50kA | ಸಾಮಾನ್ಯ ವಿತರಣೆ, ಕಡಿಮೆ ದೋಷ ಮಟ್ಟದ ಜಾಲಗಳು |
| ಹೆಚ್ಚಿನ (H1) | 65kA - 85kA | ಕೈಗಾರಿಕಾ ಮುಖ್ಯ, ಮೋಟಾರ್ ನಿಯಂತ್ರಣ ಕೇಂದ್ರಗಳು | |
| ಅಲ್ಟ್ರಾ-ಹೈ (H2/H3) | 100kA - 200kA | ವಿದ್ಯುತ್ ಉತ್ಪಾದನೆ, ಭಾರೀ ಕೈಗಾರಿಕೆ, ಮೂಲಸೌಕರ್ಯ | |
| ಆಯ್ಕೆಯ ವರ್ಗ | ವರ್ಗ ಎ | ≤400A | ಯಾವುದೇ ಉದ್ದೇಶಪೂರ್ವಕ ಅಲ್ಪಾವಧಿಯ ವಿಳಂಬ, ತತ್ಕ್ಷಣದ ಪ್ರಯಾಣ |
| ವರ್ಗ ಬಿ | ≥400A | ಅಲ್ಪಾವಧಿಯ ತಡೆದುಕೊಳ್ಳುವಿಕೆ (Icw), ವಿಳಂಬದೊಂದಿಗೆ ಆಯ್ದ ಸಮನ್ವಯ |
ಫ್ರೇಮ್ ಗಾತ್ರದ ಆರ್ಕಿಟೆಕ್ಚರ್:
ಕಾಂಪ್ಯಾಕ್ಟ್ ಫ್ರೇಮ್: 10A - 160A (ಪ್ಯಾನಲ್ಬೋರ್ಡ್ ಆರೋಹಣ, ಡಿಐಎನ್ ರೈಲು ಹೊಂದಾಣಿಕೆ)
ಮಧ್ಯಮ ಚೌಕಟ್ಟು: 160A - 630A (ಮೋಟಾರ್ ರಕ್ಷಣೆ, ವಿತರಣಾ ಮಂಡಳಿಗಳು)
ದೊಡ್ಡ ಚೌಕಟ್ಟು: 630A - 1600A (ಮುಖ್ಯ ವಿತರಣೆ, ಬಸ್ಬಾರ್ ವ್ಯವಸ್ಥೆಗಳು)
ಮ್ಯಾಕ್ಸಿ ಫ್ರೇಮ್: 1600A - 2000A (ಮೂಲಸೌಕರ್ಯ, ವಿದ್ಯುತ್ ಉತ್ಪಾದನೆ)
ಪ್ರಮುಖ ಕಾರ್ಯಗಳು ಮತ್ತು ರಕ್ಷಣೆ ಸಾಮರ್ಥ್ಯಗಳು
ಮೂಲಭೂತ ರಕ್ಷಣೆ ಕಾರ್ಯಗಳು
| ಕಾರ್ಯ | ಯಾಂತ್ರಿಕತೆ | ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು |
| ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆ (L) | ಬೈಮೆಟಾಲಿಕ್ ಸ್ಟ್ರಿಪ್ ಥರ್ಮಲ್ ವಿಸ್ತರಣೆ | 0.7 - 1.0 × ಸೆಟ್ಟಿಂಗ್ನಲ್ಲಿ, ವಿಲೋಮ ಸಮಯದ ಕರ್ವ್, 40 ° C ಉಲ್ಲೇಖ ಸುತ್ತುವರಿದ |
| ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ತತ್ಕ್ಷಣ (I) | ವಿದ್ಯುತ್ಕಾಂತೀಯ ಸೊಲೆನಾಯ್ಡ್ ಪ್ಲಂಗರ್ | ಸ್ಥಿರ: 5-10 × ರಲ್ಲಿ, ಹೊಂದಾಣಿಕೆ: 2-15 × ರಲ್ಲಿ, <20ms ಕಾರ್ಯಾಚರಣೆ |
| ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ವಿಳಂಬ (S) | ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಟೈಮಿಂಗ್ ಸರ್ಕ್ಯೂಟ್ | 0.1 ಸೆ - 0.5 ಸೆ ವಿಳಂಬ, 2-10 × ಸೆಟ್ಟಿಂಗ್ನಲ್ಲಿ, ಆಯ್ದ ಸಮನ್ವಯ |
| ನೆಲದ ದೋಷ (ಜಿ) | ವೆಕ್ಟರ್ ಮೊತ್ತದ ಪ್ರಸ್ತುತ ಸಂವೇದನೆ | 20-100% ರಲ್ಲಿ, 0.1s-1.0s ವಿಳಂಬ, ಕೋರ್-ಬ್ಯಾಲೆನ್ಸ್ ಅಥವಾ ಉಳಿದ ವಿಧಾನ |
| ಪ್ರಸ್ತುತ ಮಿತಿ | ಹೆಚ್ಚಿನ ವೇಗದ ವಿಕರ್ಷಣೆ ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆ | <10ms ತೆರೆಯುವ ಸಮಯ (≤630A), <15ms (≤1600A), ಲೆಟ್-ಥ್ರೂ ಶಕ್ತಿ ಕಡಿತ |
| ಅಂಡರ್ವೋಲ್ಟೇಜ್ ಬಿಡುಗಡೆ | ವೋಲ್ಟೇಜ್ ಸೆನ್ಸಿಂಗ್ ಕಾಯಿಲ್ | 35-70% ಅನ್ ಟ್ರಿಪ್ಪಿಂಗ್, 0.1s-3s ಹೊಂದಾಣಿಕೆ ವಿಳಂಬ |
ಸುಧಾರಿತ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಟ್ರಿಪ್ ಘಟಕದ ವೈಶಿಷ್ಟ್ಯಗಳು
ಆಧುನಿಕ ಮೈಕ್ರೊಪ್ರೊಸೆಸರ್ ಆಧಾರಿತ ಬಿಡುಗಡೆಗಳು ಒದಗಿಸುತ್ತವೆ:
ನಿಜವಾದ RMS ಸೆನ್ಸಿಂಗ್: ವಿಕೃತ ತರಂಗರೂಪಗಳ ನಿಖರ ಮಾಪನ
ವಲಯ ಆಯ್ದ ಇಂಟರ್ಲಾಕಿಂಗ್ (ZSI): ಬಸ್-ಟೈ ಮತ್ತು ಒಳಬರುವ ಸಾಧನದ ಸಮನ್ವಯ
ಸಂವಹನ ಪ್ರೋಟೋಕಾಲ್ಗಳು: Modbus, Profibus, Ethernet/IP, BACnet ಏಕೀಕರಣ
ವಿದ್ಯುತ್ ಗುಣಮಟ್ಟದ ಮೇಲ್ವಿಚಾರಣೆ: ವೋಲ್ಟೇಜ್, ಕರೆಂಟ್, ಪವರ್ ಫ್ಯಾಕ್ಟರ್, ಹಾರ್ಮೋನಿಕ್ಸ್, ಎನರ್ಜಿ ಮೀಟರಿಂಗ್
ಮುನ್ಸೂಚಕ ನಿರ್ವಹಣೆ: ಸಂಪರ್ಕ ಉಡುಗೆ ಸೂಚನೆ, ಕಾರ್ಯಾಚರಣೆ ಕೌಂಟರ್, ತಾಪಮಾನ ಮೇಲ್ವಿಚಾರಣೆ
ಅಪ್ಲಿಕೇಶನ್ ಪರಿಸರಗಳು ಮತ್ತು ಬಳಕೆಯ ಪ್ರಕರಣಗಳು
| ಕೈಗಾರಿಕೆ ವಲಯ | ನಿರ್ದಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್ | ವಿಶಿಷ್ಟ ವಿಶೇಷಣಗಳು |
| ವಾಣಿಜ್ಯ ಕಟ್ಟಡಗಳು | ಮುಖ್ಯ ವಿತರಣಾ ಮಂಡಳಿಗಳು, ಫಲಕ ಫಲಕಗಳು, ಬಾಡಿಗೆದಾರರ ಮೀಟರಿಂಗ್ | 125A-800A, ಥರ್ಮಲ್-ಮ್ಯಾಗ್ನೆಟಿಕ್, ಪ್ಲಗ್-ಇನ್, 25-65kA Icu |
| ಡೇಟಾ ಕೇಂದ್ರಗಳು | UPS ವಿತರಣೆ, PDU ರಕ್ಷಣೆ, ಬಸ್ಬಾರ್ ಟ್ಯಾಪ್-ಆಫ್ಗಳು | 250A-1600A, ಎಲೆಕ್ಟ್ರಾನಿಕ್ LSIG, 100kA+ Icu, ಸಂವಹನ-ಸಕ್ರಿಯಗೊಳಿಸಲಾಗಿದೆ |
| ಉತ್ಪಾದನಾ ಘಟಕಗಳು | ಮೋಟಾರ್ ನಿಯಂತ್ರಣ ಕೇಂದ್ರಗಳು, ಯಂತ್ರೋಪಕರಣಗಳು, ವೆಲ್ಡಿಂಗ್ ಉಪಕರಣಗಳು | 63A-630A, ಮೋಟಾರ್ ರಕ್ಷಣೆ ವಕ್ರಾಕೃತಿಗಳು, ಪ್ರಸ್ತುತ ಸೀಮಿತಗೊಳಿಸುವಿಕೆ, 65kA Icu |
| ತೈಲ ಮತ್ತು ಅನಿಲ | ಕೊರೆಯುವ ರಿಗ್ಗಳು, ಸಂಸ್ಕರಣಾಗಾರಗಳು, ಕಡಲಾಚೆಯ ವೇದಿಕೆಗಳು | 400A-1600A, ಉಷ್ಣವಲಯದ (T2), ತುಕ್ಕು-ನಿರೋಧಕ, 85kA Icu |
| ನವೀಕರಿಸಬಹುದಾದ ಶಕ್ತಿ | ಸೌರ ಸಂಯೋಜಕ ಪೆಟ್ಟಿಗೆಗಳು, ಗಾಳಿ ಟರ್ಬೈನ್ ಸ್ವಿಚ್ ಗೇರ್, ಬ್ಯಾಟರಿ ಸಂಗ್ರಹಣೆ | 250A-1250A, 1000V DC ಸಾಮರ್ಥ್ಯ, ವಿಸ್ತೃತ ತಾಪಮಾನ ವ್ಯಾಪ್ತಿ (-25°C ನಿಂದ +70°C) |
| ಮೂಲಸೌಕರ್ಯ | ಮೆಟ್ರೋ ಟ್ರಾಕ್ಷನ್ ಪವರ್, ಏರ್ಪೋರ್ಟ್ ಬ್ಯಾಗೇಜ್ ಸಿಸ್ಟಮ್ಸ್, ವಾಟರ್ ಟ್ರೀಟ್ಮೆಂಟ್ | 800A-2000A, ಹಿಂತೆಗೆದುಕೊಳ್ಳಬಹುದಾದ, ಹೆಚ್ಚಿನ ಯಾಂತ್ರಿಕ ಸಹಿಷ್ಣುತೆ (10,000+ ಚಕ್ರಗಳು) |
| ಆರೋಗ್ಯ ರಕ್ಷಣೆ | ಆಸ್ಪತ್ರೆಯ ಮುಖ್ಯ ವಿತರಣೆ, ವೈದ್ಯಕೀಯ ಚಿತ್ರಣ ಉಪಕರಣ, ತುರ್ತು ವಿದ್ಯುತ್ | 400A-1600A, ತಟಸ್ಥ ರಕ್ಷಣೆಯೊಂದಿಗೆ 4-ಪೋಲ್, ಡ್ಯುಯಲ್-ಸೋರ್ಸ್ ವರ್ಗಾವಣೆ ಹೊಂದಾಣಿಕೆ |
ಉತ್ಪಾದನಾ ಪ್ರಕ್ರಿಯೆ ಮತ್ತು ಉತ್ಪಾದನಾ ಕಾರ್ಯದ ಹರಿವು
ನಿಖರವಾದ ಉತ್ಪಾದನಾ ಅನುಕ್ರಮ
ಕಚ್ಚಾ ವಸ್ತು IQC → ಥರ್ಮೋಸೆಟ್ಟಿಂಗ್ ಪ್ಲಾಸ್ಟಿಕ್ ಮೋಲ್ಡಿಂಗ್ → ಸಂಪರ್ಕ ಸಿಸ್ಟಮ್ ಫ್ಯಾಬ್ರಿಕೇಶನ್ → ಆರ್ಕ್ ಗಾಳಿಕೊಡೆ ಅಸೆಂಬ್ಲಿ → ಮೆಕ್ಯಾನಿಸಮ್ ಇಂಟಿಗ್ರೇಷನ್ → ಟ್ರಿಪ್ ಯುನಿಟ್ ಇನ್ಸ್ಟಾಲೇಶನ್ → ಪ್ರಾಥಮಿಕ ಅಸೆಂಬ್ಲಿ → ಮಾಪನಾಂಕ ನಿರ್ಣಯ ಮತ್ತು ಪರೀಕ್ಷೆ → ಅಂತಿಮ ಕ್ಯೂಸಿ →
ನಿರ್ಣಾಯಕ ಉತ್ಪಾದನಾ ಹಂತಗಳು
| ಹಂತ | ಪ್ರಕ್ರಿಯೆಯ ವಿವರಗಳು | ಗುಣಮಟ್ಟ ನಿಯಂತ್ರಣ ಅಂಕಗಳು |
| ಥರ್ಮೋಸೆಟ್ಟಿಂಗ್ ಪ್ಲಾಸ್ಟಿಕ್ ಮೋಲ್ಡಿಂಗ್ | BMC (ಬಲ್ಕ್ ಮೋಲ್ಡಿಂಗ್ ಕಾಂಪೌಂಡ್) ಇಂಜೆಕ್ಷನ್ ಮೋಲ್ಡಿಂಗ್ 150-180 ° C, 1500-3000 ಬಾರ್ ಒತ್ತಡ, 60-120 ಸೆ. | ಆಯಾಮದ ಸಹಿಷ್ಣುತೆ ±0.1mm, ಮೇಲ್ಮೈ ಮುಕ್ತಾಯದ Ra 1.6, ಟ್ರ್ಯಾಕಿಂಗ್ ಸೂಚ್ಯಂಕ >600V, UL 94 V-0 ದಹನಶೀಲತೆ |
| ಸಿಸ್ಟಮ್ ಫ್ಯಾಬ್ರಿಕೇಶನ್ ಅನ್ನು ಸಂಪರ್ಕಿಸಿ | ಬೆಳ್ಳಿ ಲೇಪಿತ ತಾಮ್ರದ ಸಂಪರ್ಕಗಳು (AgNi 90/10 ಅಥವಾ AgCdO), CNC-ಯಂತ್ರದ ಸಂಪರ್ಕ ತೋಳುಗಳು, ಸಾರಜನಕ ವಾತಾವರಣದಲ್ಲಿ ಬ್ರೇಜಿಂಗ್ | ಬೆಳ್ಳಿಯ ದಪ್ಪ 8-12μm (XRF ಪರಿಶೀಲಿಸಲಾಗಿದೆ), ಸಂಪರ್ಕ ಪ್ರತಿರೋಧ <100μΩ, ಗಡಸುತನ HV 100-150 |
| ಆರ್ಕ್ ಗಾಳಿಕೊಡೆಯ ನಿರ್ಮಾಣ | ಸ್ಟೀಲ್ ಸ್ಪ್ಲಿಟರ್ ಪ್ಲೇಟ್ಗಳು (ಫೆರೋಮ್ಯಾಗ್ನೆಟಿಕ್), ಸೆರಾಮಿಕ್ ಆರ್ಕ್ ಗ್ರಿಡ್ಗಳು, ಡಿಯೋನೈಸಿಂಗ್ ಚೇಂಬರ್ಗಳು, ಆಪ್ಟಿಮೈಸ್ಡ್ ಆರ್ಕ್ ರನ್ನರ್ ಜ್ಯಾಮಿತಿ | ಮ್ಯಾಗ್ನೆಟಿಕ್ ಫ್ಲಕ್ಸ್ ಸಾಂದ್ರತೆ ಪರಿಶೀಲನೆ, ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ಶಕ್ತಿ 2.5kV, ಆಯಾಮದ ಸ್ಥಿರತೆ ± 0.05mm |
| ಆಪರೇಟಿಂಗ್ ಮೆಕ್ಯಾನಿಸಂ ಅಸೆಂಬ್ಲಿ | ಸ್ಪ್ರಿಂಗ್ ಸ್ಟೀಲ್ ಚಾರ್ಜಿಂಗ್ ಸಿಸ್ಟಂಗಳು, ಕ್ವಿಕ್-ಮೇಕ್/ಕ್ವಿಕ್ ಬ್ರೇಕ್ ಮೆಕ್ಯಾನಿಸಂಸ್, ಟ್ರಿಪ್-ಫ್ರೀ ಓವರ್ರೈಡ್, ಎನರ್ಜಿ ಸ್ಟೋರೇಜ್ ಸ್ಪ್ರಿಂಗ್ಗಳು | ಟಾರ್ಕ್ ಸ್ಥಿರತೆ ± 5%, ಯಾಂತ್ರಿಕ ಸಹಿಷ್ಣುತೆ 10,000 ಚಕ್ರಗಳು, ಟ್ರಿಪ್ ಫೋರ್ಸ್ 5-15N |
| ಟ್ರಿಪ್ ಘಟಕ ಏಕೀಕರಣ | ಥರ್ಮಲ್ ಬೈಮೆಟಲ್ ಮಾಪನಾಂಕ ನಿರ್ಣಯ (ಇಂಕೊನೆಲ್/ತಾಮ್ರ), ಮ್ಯಾಗ್ನೆಟಿಕ್ ಕಾಯಿಲ್ ವಿಂಡಿಂಗ್, ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಪಿಸಿಬಿ ಅಸೆಂಬ್ಲಿ, ಫರ್ಮ್ವೇರ್ ಪ್ರೋಗ್ರಾಮಿಂಗ್ | ಸಮಯ-ಪ್ರಸ್ತುತ ಕರ್ವ್ ಪರಿಶೀಲನೆ, ±10% ಪ್ರಸ್ತುತ ನಿಖರತೆ, 2×In ನಲ್ಲಿ ±20% ಸಮಯದ ನಿಖರತೆ |
| ಅಂತಿಮ ಅಸೆಂಬ್ಲಿ | ಮಾಡ್ಯುಲರ್ ನಿರ್ಮಾಣ, ಟರ್ಮಿನಲ್ ಟಾರ್ಕ್ ಗುರುತು, ಹೊಂದಾಣಿಕೆ ಕವರ್ಗಳ ಸೀಲಿಂಗ್, ಹ್ಯಾಂಡಲ್ ಯಾಂತ್ರಿಕ ಏಕೀಕರಣ | ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ತಡೆದುಕೊಳ್ಳುವ 3kV/1min, ನಿರೋಧನ ಪ್ರತಿರೋಧ >100MΩ, ಸಂಪರ್ಕ ಜೋಡಣೆ ಪರಿಶೀಲನೆ |
ಪ್ರಾಥಮಿಕ ಕಚ್ಚಾ ವಸ್ತುಗಳು ಮತ್ತು ಘಟಕ ವಿಶೇಷಣಗಳು
| ಘಟಕ | ವಸ್ತು ನಿರ್ದಿಷ್ಟತೆ | ಪೂರೈಕೆದಾರ ಮಾನದಂಡಗಳು | ಪ್ರಮುಖ ಗುಣಲಕ್ಷಣಗಳು |
| ಮೋಲ್ಡ್ ಕೇಸ್ ವಸತಿ | BMC (ಬಲ್ಕ್ ಮೋಲ್ಡಿಂಗ್ ಕಾಂಪೌಂಡ್) DMC-2 ಅಥವಾ SMC ಫೈಬರ್ಗ್ಲಾಸ್-ಬಲವರ್ಧಿತ ಪಾಲಿಯೆಸ್ಟರ್ | IEC 60664-1, UL 94 V-0 | ಟ್ರ್ಯಾಕಿಂಗ್ ಸೂಚ್ಯಂಕ >600V, ಶಾಖದ ಪ್ರತಿರೋಧ 180°C, ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ಶಕ್ತಿ >15kV/mm |
| ಮುಖ್ಯ ಸಂಪರ್ಕಗಳು | ವಿದ್ಯುದ್ವಿಚ್ಛೇದ್ಯ ತಾಮ್ರ (Cu-ETP) C11000 + ಸಿಲ್ವರ್-ನಿಕಲ್ ಲೇಪನ (AgNi 90/10) | ASTM B152, IEC 60368 | ವಾಹಕತೆ ≥100% IACS, ಆರ್ಕ್ ಸವೆತ ಪ್ರತಿರೋಧ, ಆಕ್ಸಿಡೀಕರಣ ಸ್ಥಿರತೆ |
| ಆರ್ಸಿಂಗ್ ಸಂಪರ್ಕಗಳು | ಸಿಲ್ವರ್-ಟಂಗ್ಸ್ಟನ್ ಕಾರ್ಬೈಡ್ (AgWC 70/30) ಅಥವಾ ತಾಮ್ರ-ಟಂಗ್ಸ್ಟನ್ (CuW 80/20) | ASTM B702 | ಹೆಚ್ಚಿನ ಆರ್ಕ್ ಸವೆತ ಪ್ರತಿರೋಧ, ಕಡಿಮೆ ಬೆಸುಗೆ ಪ್ರವೃತ್ತಿ, ಸಂಪರ್ಕ ಪ್ರತಿರೋಧ <200μΩ |
| ಸ್ಪ್ರಿಂಗ್ಸ್ ಅನ್ನು ಸಂಪರ್ಕಿಸಿ | ಬೆರಿಲಿಯಮ್ ತಾಮ್ರ (CuBe2 C17200) ಅಥವಾ ಸ್ಟೇನ್ಲೆಸ್ ಸ್ಟೀಲ್ 301 | ASTM B196, ASTM A240 | ಆಯಾಸ ಜೀವನ> 20,000 ಚಕ್ರಗಳು, ಸ್ಥಿರ ಸಂಪರ್ಕ ಒತ್ತಡ 8-12N/mm² |
| ಆರ್ಕ್ ಸ್ಪ್ಲಿಟರ್ ಪ್ಲೇಟ್ಗಳು | ಸೆರಾಮಿಕ್ ಲೇಪನದೊಂದಿಗೆ ಕೋಲ್ಡ್-ರೋಲ್ಡ್ ಸ್ಟೀಲ್ SPCC-SD | JIS G 3141 | ಕಾಂತೀಯ ಪ್ರವೇಶಸಾಧ್ಯತೆ> 2000, ಶಾಖ ಪ್ರತಿರೋಧ> 1000 ° C, ಆರ್ಕ್ ಕ್ವೆನ್ಚಿಂಗ್ ದಕ್ಷತೆ |
| ಆಪರೇಟಿಂಗ್ ಸ್ಪ್ರಿಂಗ್ಸ್ | ಆಯಿಲ್-ಟೆಂಪರ್ಡ್ ಕಾರ್ಬನ್ ಸ್ಟೀಲ್ SWOSC-V ಅಥವಾ 17-7PH ಸ್ಟೇನ್ಲೆಸ್ ಸ್ಟೀಲ್ | JIS G 3560 | ಕರ್ಷಕ ಶಕ್ತಿ 1800-2000MPa, ವಿಶ್ರಾಂತಿ ಪ್ರತಿರೋಧ <5% 20 ವರ್ಷಗಳಲ್ಲಿ |
| ಬೈಮೆಟಾಲಿಕ್ ಅಂಶಗಳು | ಇಂಕೊನೆಲ್/ತಾಮ್ರ ಸಂಯೋಜನೆ (ASTM TM2) ಅಥವಾ ನಿಷ್ಕ್ರಿಯ ಉಕ್ಕು/ಹಿತ್ತಾಳೆ | ASTM B388 | ವಿಚಲನ ದರ 0.15-0.25mm/°C, ಸ್ಥಿರತೆ ±3% 20 ವರ್ಷಗಳಲ್ಲಿ |
| ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳು | ಕೈಗಾರಿಕಾ ದರ್ಜೆಯ PCB ಗಳು, ಹಾಲ್-ಎಫೆಕ್ಟ್ ಸಂವೇದಕಗಳು, ARM ಕಾರ್ಟೆಕ್ಸ್ ಪ್ರೊಸೆಸರ್ಗಳು | IEC 60721-3-3, IEC 61000 | ಕಾರ್ಯಾಚರಣಾ ತಾಪಮಾನ -25°C ನಿಂದ +70°C, EMC ವಿನಾಯಿತಿ ಮಟ್ಟ 3 |
| ಟರ್ಮಿನಲ್ಗಳು | T2 ತಾಮ್ರ (C11000) ತವರ ಅಥವಾ ನಿಕಲ್ ಲೇಪನದೊಂದಿಗೆ | ASTM B187 | ಪ್ರಸ್ತುತ ಸಾಂದ್ರತೆ 1.2-1.5 A/mm², ಟಾರ್ಕ್ 15-50Nm ತಡೆದುಕೊಳ್ಳುತ್ತದೆ |
ಮಾನದಂಡಗಳ ಅನುಸರಣೆ ಮತ್ತು ಪರೀಕ್ಷಾ ಪ್ರೋಟೋಕಾಲ್ಗಳು
ಅಂತರರಾಷ್ಟ್ರೀಯ ಮಾನದಂಡಗಳ ಚೌಕಟ್ಟು
| ಪ್ರಮಾಣಿತ | ವ್ಯಾಪ್ತಿ | ಅನ್ವಯವಾಗುವ ರೇಟಿಂಗ್ಗಳು |
| IEC 60947-2 | ಕಡಿಮೆ-ವೋಲ್ಟೇಜ್ ಸ್ವಿಚ್ ಗೇರ್ - ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಗಳು | MCCB ವಿನ್ಯಾಸ, ಕಾರ್ಯಕ್ಷಮತೆ, ಪರೀಕ್ಷೆಗಾಗಿ ಜಾಗತಿಕ ಬೇಸ್ಲೈನ್ |
| EN 60947-2 | ಯುರೋಪಿಯನ್ ಸುಸಂಗತ ಆವೃತ್ತಿ | CE ಗುರುತು, EU ಮಾರುಕಟ್ಟೆ ಅನುಸರಣೆ |
| GB/T 14048.2 | ಚೀನೀ ರಾಷ್ಟ್ರೀಯ ಪ್ರಮಾಣಿತ ಸಮಾನ | CCC ಪ್ರಮಾಣೀಕರಣ, ಚೀನಾ ಮಾರುಕಟ್ಟೆ |
ಕಡ್ಡಾಯ ಮಾದರಿ ಪರೀಕ್ಷೆಗಳು (IEC 60947-2)
| ಪರೀಕ್ಷಾ ವರ್ಗ | ನಿರ್ದಿಷ್ಟ ಪರೀಕ್ಷೆ | ಸ್ವೀಕಾರ ಮಾನದಂಡ |
| ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ಕಾರ್ಯಕ್ಷಮತೆ | ಪವರ್-ಫ್ರೀಕ್ವೆನ್ಸಿ ತಡೆದುಕೊಳ್ಳುವ (2kV-3kV/1min) | ಯಾವುದೇ ಸ್ಥಗಿತ, ಫ್ಲ್ಯಾಷ್ಓವರ್ ಇಲ್ಲ, ಲೀಕೇಜ್ ಕರೆಂಟ್ <2mA |
| ಉದ್ವೇಗ ತಡೆದುಕೊಳ್ಳುವ ವೋಲ್ಟೇಜ್ (8kV 1.2/50μs) | ಅಡ್ಡಿಪಡಿಸುವ ವಿಸರ್ಜನೆ ಇಲ್ಲ | |
| ತಾಪಮಾನ ಏರಿಕೆ | ರಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾದ ನಿರಂತರ ಪ್ರವಾಹ | ಟರ್ಮಿನಲ್ಗಳು ≤80K (ಬೆಳ್ಳಿ ಲೇಪಿತ), ≤65K (ಬೇರ್ ತಾಮ್ರ), ಕೇಸ್ ≤40K |
| ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕಿಂಗ್ | ಅಲ್ಟಿಮೇಟ್ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ (ಐಸಿಯು) - 3 ಕಾರ್ಯಾಚರಣೆಗಳು | ಯಶಸ್ವಿ ಅಡಚಣೆ, ಶಾಶ್ವತ ಹಾನಿ ಇಲ್ಲ, ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ಚೇತರಿಕೆ |
| ಸರ್ವಿಸ್ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ (Ics = 50-100% Icu) | 3 ಕಾರ್ಯಾಚರಣೆಗಳು, ಮುಂದುವರಿದ ಸೇವೆ, ಸಂಪರ್ಕ ಉಡುಗೆ <50% | |
| ಅಲ್ಪಾವಧಿಯ ತಡೆದುಕೊಳ್ಳುವಿಕೆ | 0.5ಸೆ ಅಥವಾ 1ಸೆಕೆಗೆ Icw (ವರ್ಗ ಬಿ ಮಾತ್ರ) | ಯಾವುದೇ ವಿರೂಪ, ಸಂಪರ್ಕ ಬೆಸುಗೆ ಅಥವಾ ನಿರೋಧನ ಹಾನಿ ಇಲ್ಲ |
| ಯಾಂತ್ರಿಕ ಸಹಿಷ್ಣುತೆ | ನೋ-ಲೋಡ್ ಕಾರ್ಯಾಚರಣೆಗಳು (ಸಾಮಾನ್ಯವಾಗಿ 8,000-20,000 ಚಕ್ರಗಳು) | <5% ಪ್ಯಾರಾಮೀಟರ್ ಡ್ರಿಫ್ಟ್, ಯಾಂತ್ರಿಕ ವೈಫಲ್ಯವಿಲ್ಲ, ಟಾರ್ಕ್ ಸ್ಥಿರತೆ |
| ವಿದ್ಯುತ್ ಸಹಿಷ್ಣುತೆ | ದರದ ಕರೆಂಟ್ನಲ್ಲಿ ಲೋಡ್ ಕಾರ್ಯಾಚರಣೆಗಳು (ಸಾಮಾನ್ಯವಾಗಿ 1,000-6,000 ಚಕ್ರಗಳು) | ಕಾಂಟ್ಯಾಕ್ಟ್ ವೇರ್ <50%, ಟ್ರಿಪ್ ಗುಣಲಕ್ಷಣಗಳನ್ನು ನಿರ್ವಹಿಸಲಾಗಿದೆ |
| ಟ್ರಿಪ್ ಘಟಕ ಪರಿಶೀಲನೆ | ಓವರ್ಲೋಡ್ ಬಿಡುಗಡೆ 1.05×ಇನ್ (ಪ್ರಯಾಣವಿಲ್ಲ), 1.3×ಇನ್ (ಟ್ರಿಪ್ <2ಗಂ) | ಸಾಂಪ್ರದಾಯಿಕ ಟ್ರಿಪ್ಪಿಂಗ್ ಸಮಯದ ಅನುಸರಣೆ |
| 5×In, 10×In ನಲ್ಲಿ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಬಿಡುಗಡೆ | ತತ್ಕ್ಷಣದ ಕಾರ್ಯಾಚರಣೆ <0.1ಸೆ | |
| ಪ್ರಸ್ತುತ ಮಿತಿ | ಲೆಟ್-ಥ್ರೂ ಎನರ್ಜಿ (I²t) ಪರಿಶೀಲನೆ | ಗರಿಷ್ಠ ಪ್ರಸ್ತುತ ಮಿತಿ, ಶಕ್ತಿಯ ಕಡಿತ ವರ್ಸಸ್ ನಿರೀಕ್ಷಿತ |
ಫ್ಯಾಕ್ಟರಿ ಗುಣಮಟ್ಟ ನಿಯಂತ್ರಣ ಮತ್ತು ತಪಾಸಣೆ ಮಾನದಂಡಗಳು
ಒಳಬರುವ ವಸ್ತು QC (IQC)
| ವಸ್ತು | ತಪಾಸಣೆ ವಸ್ತುಗಳು | ಮಾದರಿ ಯೋಜನೆ | ಸಲಕರಣೆ |
| BMC ಪ್ಲಾಸ್ಟಿಕ್ ಸಂಯುಕ್ತ | ಗ್ಲಾಸ್ ಫೈಬರ್ ಅಂಶ, ಸ್ನಿಗ್ಧತೆ, ಗುಣಪಡಿಸುವ ಗುಣಲಕ್ಷಣಗಳು | ಪ್ರತಿ ಬ್ಯಾಚ್, COA ಪರಿಶೀಲನೆ | ರಿಯೋಮೀಟರ್, ಡಿಎಸ್ಸಿ ವಿಶ್ಲೇಷಕ |
| ತಾಮ್ರದ ಸಂಪರ್ಕಗಳು | ರಾಸಾಯನಿಕ ಶುದ್ಧತೆ (≥99.9%), ವಾಹಕತೆ, ಗಡಸುತನ | AQL 0.65, ISO 2859 | ಸ್ಪೆಕ್ಟ್ರೋಮೀಟರ್, ವಾಹಕತೆ ಮೀಟರ್ |
| ಬೆಳ್ಳಿಯ ಲೇಪನ | ದಪ್ಪ 8-12μm (XRF), ಅಂಟಿಕೊಳ್ಳುವಿಕೆ (ಟೇಪ್ ಪರೀಕ್ಷೆ), ಸರಂಧ್ರತೆ | 100% ದೃಶ್ಯ, 5% XRF ಚೆಕ್ | ಎಕ್ಸ್-ರೇ ಫ್ಲೋರೊಸೆನ್ಸ್, ಮೆಟಲರ್ಜಿಕಲ್ ಮೈಕ್ರೋಸ್ಕೋಪ್ |
| ಬೈಮೆಟಾಲಿಕ್ ಪಟ್ಟಿಗಳು | ವಿಚಲನ ದರ, ಸ್ಥಿರತೆ, ಪ್ರತಿರೋಧ | ಪ್ರತಿ ಬ್ಯಾಚ್, ಮಾದರಿ ಪರೀಕ್ಷೆ | ಥರ್ಮಲ್ ಓವನ್, ಪ್ರತಿರೋಧ ಸೇತುವೆ |
| ಉಕ್ಕಿನ ಘಟಕಗಳು | ಗಡಸುತನ HRC 38-45, ಆಯಾಮದ ಸಹಿಷ್ಣುತೆ | AQL 1.0 | ರಾಕ್ವೆಲ್ ಗಡಸುತನ ಪರೀಕ್ಷಕ, CMM |
| ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳು | ಕಾರ್ಯ ಪರೀಕ್ಷೆ, ನಿಯತಾಂಕ ಪರಿಶೀಲನೆ, ಬೆಸುಗೆ ಹಾಕುವಿಕೆ | 100% AOI, 5% ಕ್ರಿಯಾತ್ಮಕ | ಎಲ್ಸಿಆರ್ ಮೀಟರ್, ಆಸಿಲ್ಲೋಸ್ಕೋಪ್, ಎಕ್ಸ್-ರೇ ತಪಾಸಣೆ |
ಪ್ರಕ್ರಿಯೆಯಲ್ಲಿ ಗುಣಮಟ್ಟ ನಿಯಂತ್ರಣ (IPQC)
| ನಿಲ್ದಾಣ | ನಿಯಂತ್ರಣ ನಿಯತಾಂಕಗಳು | ಆವರ್ತನ | ವಿಧಾನ |
| ಇಂಜೆಕ್ಷನ್ ಮೋಲ್ಡಿಂಗ್ | ತಾಪಮಾನ 150-180 ° C, ಒತ್ತಡ 1500-3000 ಬಾರ್, ಗುಣಪಡಿಸುವ ಸಮಯ | ಪ್ರತಿ ಚಕ್ರ | SCADA ಮಾನಿಟರಿಂಗ್, SPC ಚಾರ್ಟ್ಗಳು |
| ಅಸೆಂಬ್ಲಿಯನ್ನು ಸಂಪರ್ಕಿಸಿ | ಸಂಪರ್ಕ ಅಂತರ, ಒತ್ತಡ, ಜೋಡಣೆ, ಬೆಳ್ಳಿಯ ದಪ್ಪ | ಪ್ರತಿ 100 ಘಟಕಗಳು | ಫೋರ್ಸ್ ಗೇಜ್, ಆಪ್ಟಿಕಲ್ ಹೋಲಿಕೆ, XRF |
| ಆರ್ಕ್ ಗಾಳಿಕೊಡೆಯ ಜೋಡಣೆ | ಸ್ಪ್ಲಿಟರ್ ಪ್ಲೇಟ್ ಅಂತರ, ಮ್ಯಾಗ್ನೆಟಿಕ್ ಸರ್ಕ್ಯೂಟ್ ಸಮಗ್ರತೆ | ಪ್ರತಿ 50 ಘಟಕಗಳು | ಗೋ/ನೋ-ಗೋ ಗೇಜ್ಗಳು, ಫ್ಲಕ್ಸ್ ಡೆನ್ಸಿಟಿ ಮೀಟರ್ |
| ಯಾಂತ್ರಿಕ ಮಾಪನಾಂಕ ನಿರ್ಣಯ | ಸ್ಪ್ರಿಂಗ್ ಚಾರ್ಜ್ ಫೋರ್ಸ್, ಟ್ರಿಪ್-ಫ್ರೀ ಫಂಕ್ಷನ್, ಟಾಗಲ್ ಕಾರ್ಯಾಚರಣೆ | ಪ್ರತಿ ಘಟಕ | ಸ್ವಯಂಚಾಲಿತ ಪರೀಕ್ಷಾ ಬೆಂಚ್, ಬಲ-ಸ್ಥಳಾಂತರದ ವಕ್ರಾಕೃತಿಗಳು |
| ಟ್ರಿಪ್ ಘಟಕ ಪರೀಕ್ಷೆ | ಸಮಯ-ಪ್ರಸ್ತುತ ಕರ್ವ್ ಪರಿಶೀಲನೆ, ಸುತ್ತುವರಿದ ಪರಿಹಾರ | 100% | ಪ್ರಾಥಮಿಕ ಇಂಜೆಕ್ಷನ್ ಪರೀಕ್ಷಾ ಸೆಟ್ (500A-10,000A), ಡೇಟಾ ಲಾಗಿಂಗ್ |
ಪ್ರಕ್ರಿಯೆಯಲ್ಲಿ ಗುಣಮಟ್ಟ ನಿಯಂತ್ರಣ (IPQC)
| ಪರೀಕ್ಷಾ ಐಟಂ | ಪ್ರಮಾಣಿತ | ಮಾದರಿ ಗಾತ್ರ |
| ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ತಡೆದುಕೊಳ್ಳುವ ವೋಲ್ಟೇಜ್ | 2.5kV AC/1min (≤690V ದರ) | 100% |
| ನಿರೋಧನ ಪ್ರತಿರೋಧ | >100MΩ @ 500V DC | 100% |
| ಸಂಪರ್ಕ ಪ್ರತಿರೋಧ | <100μΩ ಪ್ರತಿ ಧ್ರುವದಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾಗಿದೆ | 100% |
| ಸಮಯದ ಗುಣಲಕ್ಷಣಗಳು | ಕ್ಲೋಸ್/ಟ್ರಿಪ್ ಸಮಯ, ಯಾಂತ್ರಿಕ ಸಹಿಷ್ಣುತೆ 5 ಚಕ್ರಗಳು | 100% |
| ಟ್ರಿಪ್ ಕರ್ವ್ ಪರಿಶೀಲನೆ | 1.05×ಇನ್ (ಪ್ರಯಾಣವಿಲ್ಲ), 1.3×ಇನ್ ಅಥವಾ 2.5×ಇನ್ (ಟ್ರಿಪ್) | 100% |
| ದೃಶ್ಯ ಮತ್ತು ಆಯಾಮದ ತಪಾಸಣೆ | ನಿರ್ಣಾಯಕ ಆಯಾಮಗಳಲ್ಲಿ ಶೂನ್ಯ ದೋಷಗಳು (IP ರೇಟಿಂಗ್, ಗುರುತು) | 100% |
ಉತ್ಪಾದನಾ ಮೂಲಸೌಕರ್ಯ ಮತ್ತು ಉತ್ಪಾದನಾ ಸಾಮರ್ಥ್ಯ
ಸುಧಾರಿತ ಉತ್ಪಾದನಾ ಸಲಕರಣೆ
| ಸಲಕರಣೆ ವರ್ಗ | ಯಂತ್ರದ ನಿರ್ದಿಷ್ಟತೆ | ಕಾರ್ಯ | ಸಾಮರ್ಥ್ಯ |
| ಥರ್ಮೋಸೆಟ್ಟಿಂಗ್ ಇಂಜೆಕ್ಷನ್ ಮೋಲ್ಡಿಂಗ್ | 300-ಟನ್ BMC ಇಂಜೆಕ್ಷನ್ ಪ್ರೆಸ್ (ಬುಹ್ಲರ್/ಎಂಗೆಲ್) | MCCB ಕೇಸ್, ಕವರ್, ಆರ್ಕ್ ಗಾಳಿಕೊಡೆ ವಸತಿ ನಿರ್ಮಾಣ | ದಿನಕ್ಕೆ 2,000 ಪ್ರಕರಣಗಳು |
| CNC ಯಂತ್ರ ಕೇಂದ್ರ | 5-ಅಕ್ಷದ ಲಂಬ ಯಂತ್ರ ಕೇಂದ್ರ (ಮಝಕ್/ಡಿಎಂಜಿ ಮೋರಿ) | ನಿಖರವಾದ ಸಂಪರ್ಕ ಯಂತ್ರ, ಸಂಕೀರ್ಣ ಜ್ಯಾಮಿತಿಗಳು | 8,000 ಸಂಪರ್ಕ ಸೆಟ್ಗಳು/ತಿಂಗಳು |
| ಸ್ಟಾಂಪಿಂಗ್ ಮತ್ತು ರಚನೆ | 100-ಟನ್ ಪ್ರಗತಿಪರ ಡೈ ಪ್ರೆಸ್ | ತಾಮ್ರದ ಬಸ್ಬಾರ್ ರಚನೆ, ವಸಂತ ಉತ್ಪಾದನೆಯನ್ನು ಸಂಪರ್ಕಿಸಿ | 15,000 ಘಟಕಗಳು/ದಿನ |
| ಮೇಲ್ಮೈ ಚಿಕಿತ್ಸೆ | ಸ್ವಯಂಚಾಲಿತ ಸಿಲ್ವರ್ ಪ್ಲೇಟಿಂಗ್ ಲೈನ್ | ಸಂಪರ್ಕ ಲೋಹಲೇಪ ದಪ್ಪ ನಿಯಂತ್ರಣ 8-12μm | 3,000 ಕೆಜಿ/ದಿನ |
| ಅಸೆಂಬ್ಲಿ | ಕಾರ್ಮಿಕ ಅಸೆಂಬ್ಲಿ ಕೋಶಗಳು | ಯಾಂತ್ರಿಕ ಜೋಡಣೆ, ಸ್ಥಿರತೆ ನಿರ್ಣಾಯಕ ಕಾರ್ಯಾಚರಣೆಗಳು | ಪ್ರತಿ ಸಾಲಿಗೆ 1,000 ಯೂನಿಟ್ಗಳು/ದಿನ |
| ಪರೀಕ್ಷಾ ಸಲಕರಣೆ | ಪ್ರಾಥಮಿಕ ಇಂಜೆಕ್ಷನ್ ಪರೀಕ್ಷೆಯು 10,000A ಸಾಮರ್ಥ್ಯದ ಸೆಟ್ | ಹೈ-ಕರೆಂಟ್ ಟ್ರಿಪ್ ಪರಿಶೀಲನೆ, ಕರ್ವ್ ರೆಕಾರ್ಡಿಂಗ್ | 300 ಘಟಕಗಳು / ದಿನ |
| ಯಾಂತ್ರಿಕ ಸಹಿಷ್ಣುತೆ ಪರೀಕ್ಷಾ ಬೆಂಚ್ (20,000 ಚಕ್ರಗಳು ಸ್ವಯಂಚಾಲಿತ) | ಜೀವನ ಪರೀಕ್ಷೆ, ಉಡುಗೆ ಮಾನಿಟರಿಂಗ್ | 100 ಘಟಕಗಳು ಏಕಕಾಲದಲ್ಲಿ | |
| EMC ಪರೀಕ್ಷಾ ಕೊಠಡಿ (3m/10m, Teseq/Keysight) | ವಿದ್ಯುತ್ಕಾಂತೀಯ ಹೊಂದಾಣಿಕೆಯ ಪರಿಶೀಲನೆ | 50 ಘಟಕಗಳು / ದಿನ |
ಉತ್ಪಾದನಾ ಸಾಮರ್ಥ್ಯ ಮತ್ತು ಪ್ರಮುಖ ಸಮಯಗಳು
| ಉತ್ಪನ್ನ ವರ್ಗ | ಮಾಸಿಕ ಸಾಮರ್ಥ್ಯ | ಪ್ರಮಾಣಿತ ಪ್ರಮುಖ ಸಮಯ | ತುರ್ತು ಆದೇಶದ ಸಾಮರ್ಥ್ಯ |
| ಕಾಂಪ್ಯಾಕ್ಟ್ MCCB (10A-160A) | 50,000 ಘಟಕಗಳು | 4-5 ವಾರಗಳು | 3 ದಿನಗಳು (ಸ್ಟಾಕ್ ಘಟಕಗಳು) |
| ಮಧ್ಯಮ MCCB (160A-630A) | 20,000 ಘಟಕಗಳು | 4-5 ವಾರಗಳು | 5 ದಿನಗಳು |
| ದೊಡ್ಡ MCCB (630A-1600A) | 8,000 ಘಟಕಗಳು | 4-5 ವಾರಗಳು | 7 ದಿನಗಳು |
| ಮ್ಯಾಕ್ಸಿ MCCB (1600A-2000A) | 2,000 ಘಟಕಗಳು | 4-6 ವಾರಗಳು | 10 ದಿನಗಳು |
| ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಟ್ರಿಪ್ ಘಟಕಗಳು | 15,000 ಘಟಕಗಳು | 4-5 ವಾರಗಳು | 3 ದಿನಗಳು |
ಎಂಜಿನಿಯರಿಂಗ್ ಮತ್ತು ತಾಂತ್ರಿಕ ತಂಡದ ರಚನೆ
| ಇಲಾಖೆ | ಸಿಬ್ಬಂದಿ | ಪರಿಣಿತಿ | ಜವಾಬ್ದಾರಿಗಳು |
| ಆರ್ & ಡಿ ಎಂಜಿನಿಯರಿಂಗ್ | 5 ಎಂಜಿನಿಯರ್ಗಳು | ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳು, ವಿದ್ಯುತ್ಕಾಂತೀಯ ವಿನ್ಯಾಸ, ಎಂಬೆಡೆಡ್ ಸಾಫ್ಟ್ವೇರ್, ವಸ್ತು ವಿಜ್ಞಾನ | ಹೊಸ ಉತ್ಪನ್ನ ಅಭಿವೃದ್ಧಿ, ಗ್ರಾಹಕೀಕರಣ, ಪೇಟೆಂಟ್ ಪೋರ್ಟ್ಫೋಲಿಯೊ (50+ ಪೇಟೆಂಟ್ಗಳು) |
| ಪ್ರಕ್ರಿಯೆ ಇಂಜಿನಿಯರಿಂಗ್ | 20 ಎಂಜಿನಿಯರ್ಗಳು | ಥರ್ಮೋಸೆಟ್ಟಿಂಗ್ ಮೋಲ್ಡಿಂಗ್, ನಿಖರವಾದ ಯಂತ್ರ, ಯಾಂತ್ರೀಕೃತಗೊಂಡ, ನೇರ ಉತ್ಪಾದನೆ | ಪ್ರೊಡಕ್ಷನ್ ಲೈನ್ ಆಪ್ಟಿಮೈಸೇಶನ್, SOP ದಾಖಲಾತಿ, ಇಳುವರಿ ಸುಧಾರಣೆ (>98%) |
| ಪರೀಕ್ಷೆ ಮತ್ತು ಮೌಲ್ಯೀಕರಣ | 15 ಎಂಜಿನಿಯರ್ಗಳು | ಉನ್ನತ-ಶಕ್ತಿ ಪರೀಕ್ಷೆ, ಪರಿಸರ ಸಿಮ್ಯುಲೇಶನ್, ವಿಶ್ವಾಸಾರ್ಹತೆ ಎಂಜಿನಿಯರಿಂಗ್, EMC | ಕೌಟುಂಬಿಕತೆ ಪರೀಕ್ಷೆ ಸಮನ್ವಯ, ವೈಫಲ್ಯ ವಿಶ್ಲೇಷಣೆ, ಪ್ರಮಾಣೀಕರಣ ನಿರ್ವಹಣೆ (IEC, UL, CCC) |
| ಅಪ್ಲಿಕೇಶನ್ ಎಂಜಿನಿಯರಿಂಗ್ | 12 ಎಂಜಿನಿಯರ್ಗಳು | ಪವರ್ ಸಿಸ್ಟಮ್ ರಕ್ಷಣೆ, ಆಯ್ದ ಸಮನ್ವಯ, ಮೋಟಾರ್ ಪ್ರಾರಂಭ, ಕ್ಷೇತ್ರ ಕಾರ್ಯಾರಂಭ | ಗ್ರಾಹಕ ತಾಂತ್ರಿಕ ಬೆಂಬಲ, ಯೋಜನೆ ವಿನ್ಯಾಸ, ಸೈಟ್ ಕಾರ್ಯಾರಂಭ |
| ಗುಣಮಟ್ಟದ ಭರವಸೆ | 25 ತಂತ್ರಜ್ಞರು | ISO 9001, ISO 14001, IATF 16949, ಸಂಖ್ಯಾಶಾಸ್ತ್ರೀಯ ಪ್ರಕ್ರಿಯೆ ನಿಯಂತ್ರಣ (SPC) | ಪೂರೈಕೆದಾರ ಲೆಕ್ಕಪರಿಶೋಧನೆ, ಪ್ರಕ್ರಿಯೆ ಆಡಿಟ್, ಸರಿಪಡಿಸುವ ಕ್ರಮ ನಿರ್ವಹಣೆ, ಮಾಪನಶಾಸ್ತ್ರ ಪ್ರಯೋಗಾಲಯ |
ಪ್ರಮಾಣೀಕರಣಗಳು ಮತ್ತು ಅನುಸರಣೆ ದಾಖಲೆ
| ಪ್ರಮಾಣೀಕರಣ | ನೀಡುವ ದೇಹ | ವ್ಯಾಪ್ತಿ | ಮಾನ್ಯತೆ |
| ISO 9001:2015 | TÜV SÜD / SGS / ಬ್ಯೂರೋ ವೆರಿಟಾಸ್ | ಗುಣಮಟ್ಟ ನಿರ್ವಹಣಾ ವ್ಯವಸ್ಥೆ | ವಾರ್ಷಿಕ ಕಣ್ಗಾವಲು |
| IEC 60947-2 ಮಾದರಿ ಪರೀಕ್ಷೆ | ಕೆಮಾ/ಡೆಕ್ರಾ, ಇಂಟರ್ಟೆಕ್ | ಉತ್ಪನ್ನ ಸುರಕ್ಷತೆ ಮತ್ತು ಕಾರ್ಯಕ್ಷಮತೆ | ಪ್ರತಿ ಉತ್ಪನ್ನ ಸರಣಿ |
| CCC (ಚೀನಾ) | CQC (ಚೀನಾ ಗುಣಮಟ್ಟ ಪ್ರಮಾಣೀಕರಣ ಕೇಂದ್ರ) | ಚೈನೀಸ್ ಕಡ್ಡಾಯ ಪ್ರಮಾಣೀಕರಣ | 5 ವರ್ಷಗಳ ಮಾನ್ಯತೆ |
| ಸಿಇ ಗುರುತು | ಸೂಚಿಸಲಾದ ಬಾಡಿ ಇಂಟರ್ಟೆಕ್ | EU ಮಾರುಕಟ್ಟೆ ಪ್ರವೇಶ | ವಿನ್ಯಾಸ-ಅವಲಂಬಿತ |
ನಮ್ಮ MCCB ತಯಾರಿಕೆಯು ಏಕೆ ಪ್ರತ್ಯೇಕವಾಗಿದೆ
ನಮ್ಮ ಉತ್ಪಾದನಾ ಸೌಲಭ್ಯ ಪ್ರತಿನಿಧಿಸುತ್ತದೆ40 ವರ್ಷಗಳ ವಿಶೇಷತೆಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ತಯಾರಿಕೆಯಲ್ಲಿ, ಜಾಗತಿಕ ಗುಣಮಟ್ಟವನ್ನು ಮೀರಿದ ಉತ್ಪನ್ನಗಳನ್ನು ವಿತರಿಸುವ ಮೂಲಕ:
ಲಂಬ ಏಕೀಕರಣ: ಆಂತರಿಕ BMC ಕಾಂಪೌಂಡಿಂಗ್, ನಿಖರ ಸಂಪರ್ಕದ ಲೇಪನ ಮತ್ತು ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಟ್ರಿಪ್ ಘಟಕ ತಯಾರಿಕೆಯು ಸಂಪೂರ್ಣ ಗುಣಮಟ್ಟದ ನಿಯಂತ್ರಣ ಮತ್ತು ವೆಚ್ಚದ ಆಪ್ಟಿಮೈಸೇಶನ್ ಅನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ
ಸುಧಾರಿತ ಮೋಲ್ಡಿಂಗ್ ತಂತ್ರಜ್ಞಾನ: 300-ಟನ್ ಥರ್ಮೋಸೆಟ್ಟಿಂಗ್ ಇಂಜೆಕ್ಷನ್ ಪ್ರೆಸ್ಗಳು ಸ್ವಯಂಚಾಲಿತ ವಸ್ತು ನಿರ್ವಹಣೆ ಮತ್ತು ನೈಜ-ಸಮಯದ ಪ್ರಕ್ರಿಯೆಯ ಮೇಲ್ವಿಚಾರಣೆಯೊಂದಿಗೆ (SCADA ಏಕೀಕರಣ)
ಪರೀಕ್ಷೆಯ ಮೂಲಸೌಕರ್ಯ: $3M+ 200kA ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪರಿಶೀಲನೆ ಮತ್ತು ಸಂಪೂರ್ಣ ಪರಿಸರ ಸಿಮ್ಯುಲೇಶನ್ ಸಾಮರ್ಥ್ಯವನ್ನು ಹೊಂದಿರುವ ಉನ್ನತ-ಶಕ್ತಿ ಪ್ರಯೋಗಾಲಯಗಳಲ್ಲಿ ಹೂಡಿಕೆ ಮಾಡಲಾಗಿದೆ
ಜಾಗತಿಕ ಪ್ರಮಾಣೀಕರಣ ತಂತ್ರ: ಬಹು-ಪ್ರಮಾಣಿತ ಅನುಸರಣೆ ಅನಗತ್ಯ ಪರೀಕ್ಷೆಯಿಲ್ಲದೆ 100+ ದೇಶಗಳಲ್ಲಿ ತಡೆರಹಿತ ಮಾರುಕಟ್ಟೆ ಪ್ರವೇಶವನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ
ಗ್ರಾಹಕೀಕರಣ ಸಾಮರ್ಥ್ಯ: ವಿಶೇಷ ಉಷ್ಣವಲಯದ ಕೋಟಿಂಗ್ಗಳಿಂದ ಸ್ವಾಮ್ಯದ ಸಂವಹನ ಪ್ರೋಟೋಕಾಲ್ಗಳು ಮತ್ತು ಅನನ್ಯ ಆರೋಹಿಸುವಾಗ ಕಾನ್ಫಿಗರೇಶನ್ಗಳವರೆಗೆ, ನಾವು ನಿಮ್ಮ ವಿವರಣೆಗೆ ಇಂಜಿನಿಯರ್ ಮಾಡುತ್ತೇವೆ
ತಾಂತ್ರಿಕ ವಿಶೇಷಣಗಳು, ಆಯ್ದ ಸಮನ್ವಯ ಅಧ್ಯಯನಗಳು, ಮೋಟಾರು ಸಂರಕ್ಷಣಾ ವಕ್ರಾಕೃತಿಗಳು ಅಥವಾ ಫ್ಯಾಕ್ಟರಿ ಆಡಿಟ್ ವೇಳಾಪಟ್ಟಿಗಾಗಿ, ನಮ್ಮ ಎಂಜಿನಿಯರಿಂಗ್ ತಂಡವು ನಿಮ್ಮ ವಿದ್ಯುತ್ ವಿತರಣಾ ಆರ್ಕಿಟೆಕ್ಚರ್ ರಕ್ಷಣೆಯ ಅವಶ್ಯಕತೆಗಳು ಮತ್ತು ಕಾರ್ಯಾಚರಣೆಯ ನಿರಂತರತೆಯ ಉದ್ದೇಶಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ನೇರ ಸಮಾಲೋಚನೆಯನ್ನು ಒದಗಿಸುತ್ತದೆ.
- View as
ಸ್ಥಿರ ವಿಧದ ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್
ಮೂಲ ಉತ್ತಮ ಗುಣಮಟ್ಟದ ಮತ್ತು ಸುಧಾರಿತ ಫಿಕ್ಸೆಡ್ ಟೈಪ್ ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ (MCCB) ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್-ಪ್ರಮಾಣೀಕೃತ (CE, CB, ASTA), ಥರ್ಮಲ್-ಮ್ಯಾಗ್ನೆಟಿಕ್ ಪ್ರೊಟೆಕ್ಷನ್, 12.5A-1600A. ಕೈಗಾರಿಕಾ ಮತ್ತು ವಾಣಿಜ್ಯ ಫಲಕಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ. ಸುಲಭ ಡಿಐಎನ್-ರೈಲು ಅಥವಾ ಪ್ಯಾನಲ್ ಮೌಂಟ್. OEM ಮತ್ತು ಬಲ್ಕ್ ಆರ್ಡರ್ಗಳು ಸ್ವಾಗತಾರ್ಹ, CDADA ಅನ್ನು ನಿಮ್ಮ ಪೂರೈಕೆದಾರರಾಗಿ ಆತ್ಮವಿಶ್ವಾಸದಿಂದ ಆರಿಸಿಕೊಳ್ಳಿ.

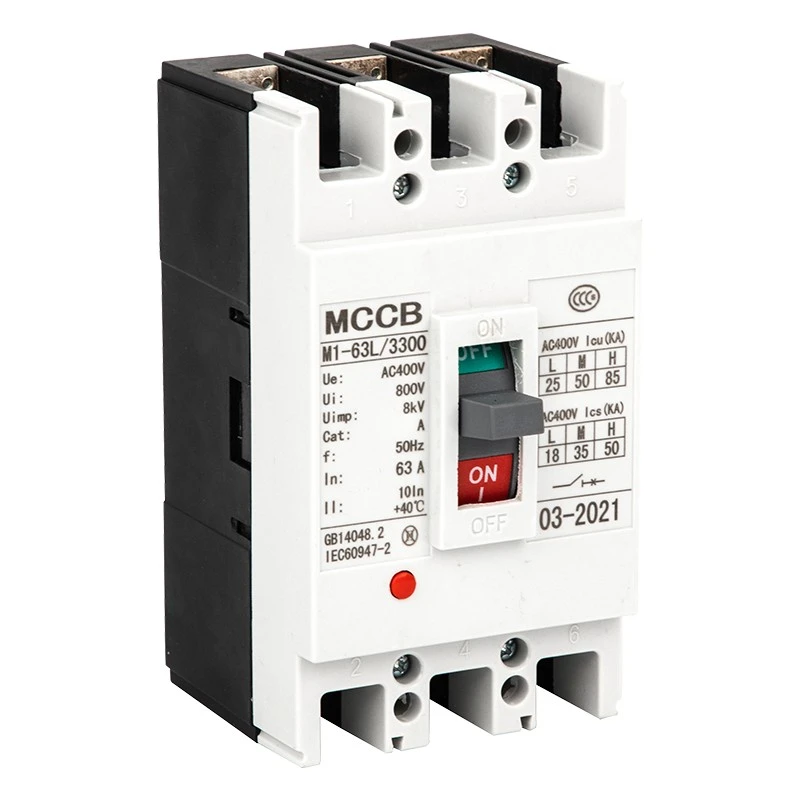

CM1 ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್
ಈ CDADA CM1 ಮೋಲ್ಡೆಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ (MCCB) ಅನ್ನು ಬೃಹತ್ ಸಂಗ್ರಹಣೆಗಾಗಿ ನಿರ್ಮಿಸಲಾಗಿದೆ, IEC60947-2 ಪ್ರಮಾಣೀಕರಣ ಮತ್ತು ಕೈಗಾರಿಕಾ ಶಕ್ತಿ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಸ್ಥಿರವಾದ ಕಾರ್ಯಕ್ಷಮತೆ. CM1 MCCB ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ರಚನೆ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹ ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನವನ್ನು ಬಳಸುತ್ತದೆ, ಸ್ಥಾಪಿಸಲು ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭವಾಗಿದೆ. ಇದು ಬಾಳಿಕೆ ಬರುವ ವಿನ್ಯಾಸದೊಂದಿಗೆ ಬುದ್ಧಿವಂತ ರಕ್ಷಣೆಯನ್ನು ಸಂಯೋಜಿಸುತ್ತದೆ, ವಿದ್ಯುತ್ ವಿತರಣೆ ಮತ್ತು ಭಾರೀ ಕೈಗಾರಿಕಾ ಅನ್ವಯಿಕೆಗಳಲ್ಲಿ ದೀರ್ಘ ಸೇವಾ ಜೀವನವನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ.

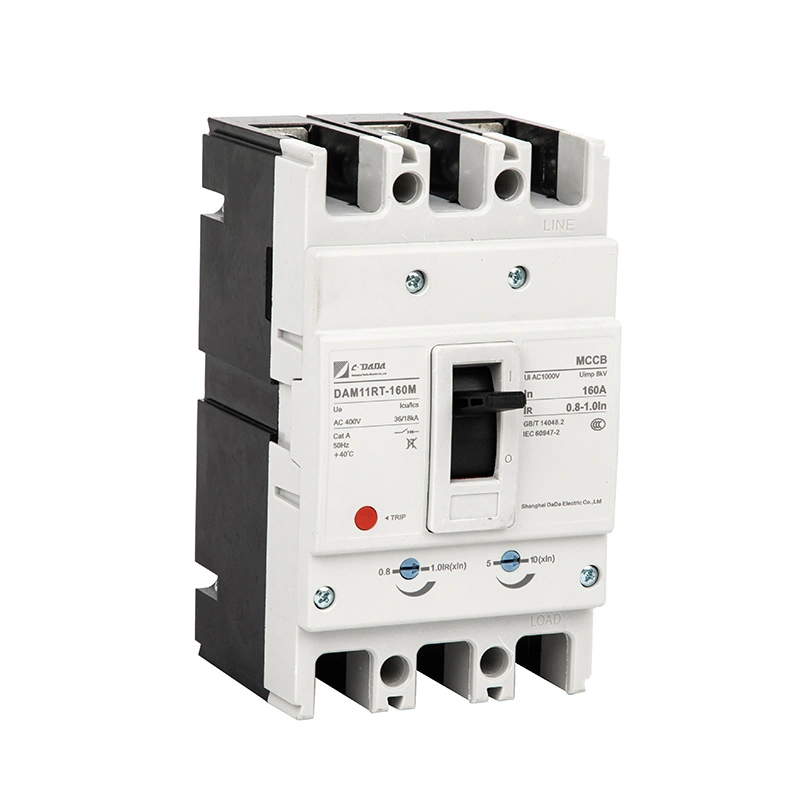

160A ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಅಡ್ಜಸ್ಟಬಲ್ MCCB
CDADA 160A ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಅಡ್ಜಸ್ಟಬಲ್ MCCB ಯ ತಯಾರಕರಾಗಿದ್ದು, ನಮ್ಮ ಉತ್ಪನ್ನವು ಬೃಹತ್ ಸಂಗ್ರಹಣೆಗೆ ಸೂಕ್ತವಾಗಿದೆ, ಕೈಗಾರಿಕಾ ವಿದ್ಯುತ್ ವಿತರಣೆಗಾಗಿ IEC60947-2 ನೊಂದಿಗೆ ಪ್ರಮಾಣೀಕರಿಸಿದ ಉನ್ನತ-ಕಾರ್ಯಕ್ಷಮತೆಯ ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್. ಈ MCCB ಪ್ರಸ್ತುತ-ಸೀಮಿತಗೊಳಿಸುವ ರಚನೆ ಮತ್ತು ಮಾಡ್ಯುಲರ್ ಬಿಡಿಭಾಗಗಳನ್ನು ಬಳಸುತ್ತದೆ, ಸ್ಥಾಪಿಸಲು ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭವಾಗಿದೆ. ಇದು ಹೊಂದಾಣಿಕೆಯ ಟ್ರಿಪ್ಪಿಂಗ್ ಅನ್ನು ಪೇಟೆಂಟ್ ಸಂಪರ್ಕ ವಿನ್ಯಾಸದೊಂದಿಗೆ ಸಂಯೋಜಿಸುತ್ತದೆ, ದೀರ್ಘಾವಧಿಯ ಜೀವನ ಮತ್ತು ಸ್ಥಿರ ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಯನ್ನು ಸಾಧಿಸುತ್ತದೆ.
125A ಹೊಂದಾಣಿಕೆ ಮಾಡಬಹುದಾದ ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್
125A ಹೊಂದಾಣಿಕೆ ಮಾಡಬಹುದಾದ ಮೋಲ್ಡೆಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ CDADA ಯ ಉತ್ಪನ್ನಗಳಲ್ಲಿ ಒಂದಾಗಿದೆ, ವೃತ್ತಿಪರ ಕಾರ್ಖಾನೆಯಾಗಿ, ನಮ್ಮ ಉತ್ಪನ್ನವು ವಿಶ್ವಾಸಾರ್ಹ ವಿದ್ಯುತ್ ವಿತರಣೆಗಾಗಿ IEC60947-2 ಪ್ರಮಾಣೀಕರಣದೊಂದಿಗೆ ಹೆಚ್ಚಿನ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಹೊಂದಿದೆ. ಇದು ಪ್ರಸ್ತುತ-ಸೀಮಿತಗೊಳಿಸುವ ವಿನ್ಯಾಸ ಮತ್ತು ಮಾಡ್ಯುಲರ್ ಬಿಡಿಭಾಗಗಳನ್ನು ಹೊಂದಿದೆ, ಸ್ಥಾಪಿಸಲು ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭವಾಗಿದೆ. ಇದು ಹೊಂದಾಣಿಕೆಯ ಟ್ರಿಪ್ಪಿಂಗ್ ಅನ್ನು ಪೇಟೆಂಟ್ ಸಂಪರ್ಕ ರಚನೆಯೊಂದಿಗೆ ಸಂಯೋಜಿಸುತ್ತದೆ, ದೀರ್ಘಾವಧಿಯ ಜೀವನವನ್ನು ಮತ್ತು ಕೈಗಾರಿಕಾ ಸರ್ಕ್ಯೂಟ್ಗಳಿಗೆ ಸ್ಥಿರವಾದ ರಕ್ಷಣೆಯನ್ನು ಸಾಧಿಸುತ್ತದೆ.
ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಅಡ್ಜಸ್ಟಬಲ್ MCCB
40+ ವರ್ಷಗಳ ಅನುಭವ ಹೊಂದಿರುವ ವೃತ್ತಿಪರ ತಯಾರಕರಾದ ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್ನಿಂದ ಮೂಲ ಉತ್ತಮ ಗುಣಮಟ್ಟದ ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಅಡ್ಜಸ್ಟಬಲ್ MCCB. ನಮ್ಮ ಉತ್ಪನ್ನವು (CE, CB, ASTA) ಹೊಂದಾಣಿಕೆ ಮಾಡಬಹುದಾದ ಥರ್ಮಲ್ (70–100% In) ಮತ್ತು ಮ್ಯಾಗ್ನೆಟಿಕ್ (5–10×In) ಸೆಟ್ಟಿಂಗ್ಗಳೊಂದಿಗೆ ಪ್ರಮಾಣೀಕರಿಸಲ್ಪಟ್ಟಿದೆ. ಕೈಗಾರಿಕಾ ಫಲಕಗಳಲ್ಲಿ ನಿಖರವಾದ ರಕ್ಷಣೆಗಾಗಿ ಸೂಕ್ತವಾಗಿದೆ. 250A ನಿಂದ 1600A, 3P/4P, ಕಾಂಪ್ಯಾಕ್ಟ್ ಮತ್ತು ಜಾಗತಿಕವಾಗಿ ಕಂಪ್ಲೈಂಟ್.
ಥರ್ಮಲ್ ಅಡ್ಜಸ್ಟಬಲ್ ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್
CDADA DAM1 ಸರಣಿಯ ಥರ್ಮಲ್ ಅಡ್ಜಸ್ಟಬಲ್ ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು 贴ದ ವಿಶ್ವಾಸಾರ್ಹ ಕಾರ್ಖಾನೆಯಿಂದ ಅನ್ವೇಷಿಸಿ, ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್-ಪ್ರಮಾಣೀಕೃತ (ASTA, KEMA, CE) ಮತ್ತು ಹೊಂದಾಣಿಕೆಯ ಥರ್ಮಲ್ ಸೆಟ್ಟಿಂಗ್ಗಳು (70-100% In). ಕೈಗಾರಿಕಾ ಅನ್ವಯಿಕೆಗಳಲ್ಲಿ ನಿಖರವಾದ ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆಗೆ ಸೂಕ್ತವಾಗಿದೆ. 400V/415V ನಲ್ಲಿ 1600A ವರೆಗಿನ 3P/4P ಕಾನ್ಫಿಗರೇಶನ್ಗಳಲ್ಲಿ ಲಭ್ಯವಿದೆ. OEM ಗಳು ಮತ್ತು ಬೃಹತ್ ಖರೀದಿದಾರರಿಗೆ ಪರಿಪೂರ್ಣ.
CDADA ಚೀನಾದಲ್ಲಿ ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ತಯಾರಕ ಮತ್ತು ಪೂರೈಕೆದಾರ. ನಮ್ಮ ಕಾರ್ಖಾನೆಯು ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳು, ಕಟ್ಟಡ ಯಾಂತ್ರೀಕೃತಗೊಂಡ ಮತ್ತು ಕೈಗಾರಿಕಾ ಉತ್ಪಾದನೆಯಂತಹ ವೈವಿಧ್ಯಮಯ ಉದ್ಯಮಗಳಿಗೆ ಸೇವೆ ಸಲ್ಲಿಸುತ್ತದೆ, ಹೊಂದಿಕೊಳ್ಳುವ OEM/ODM ಪರಿಹಾರಗಳನ್ನು ನೀಡುತ್ತದೆ.
