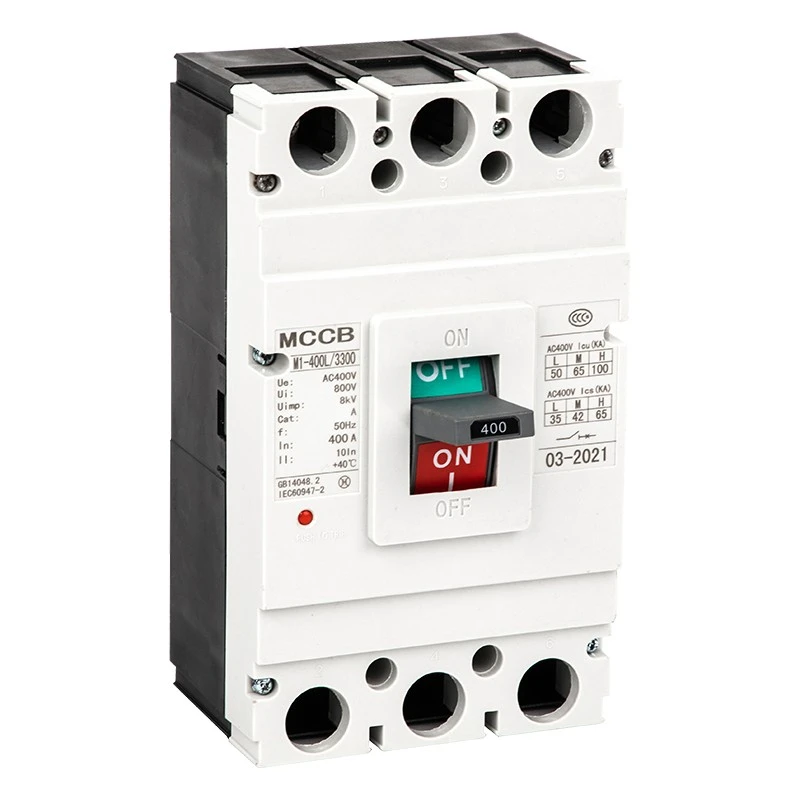

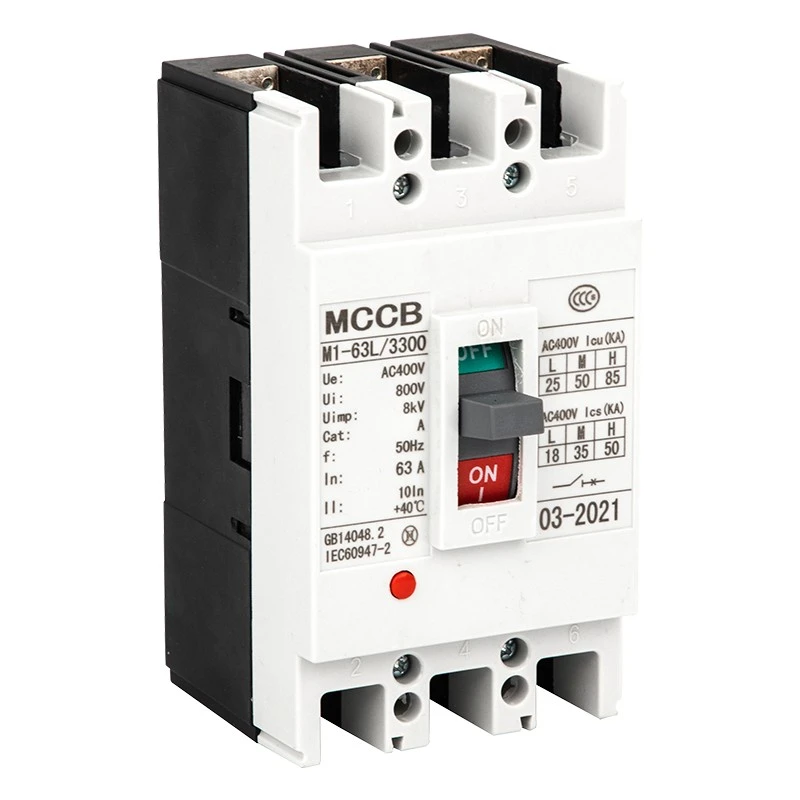

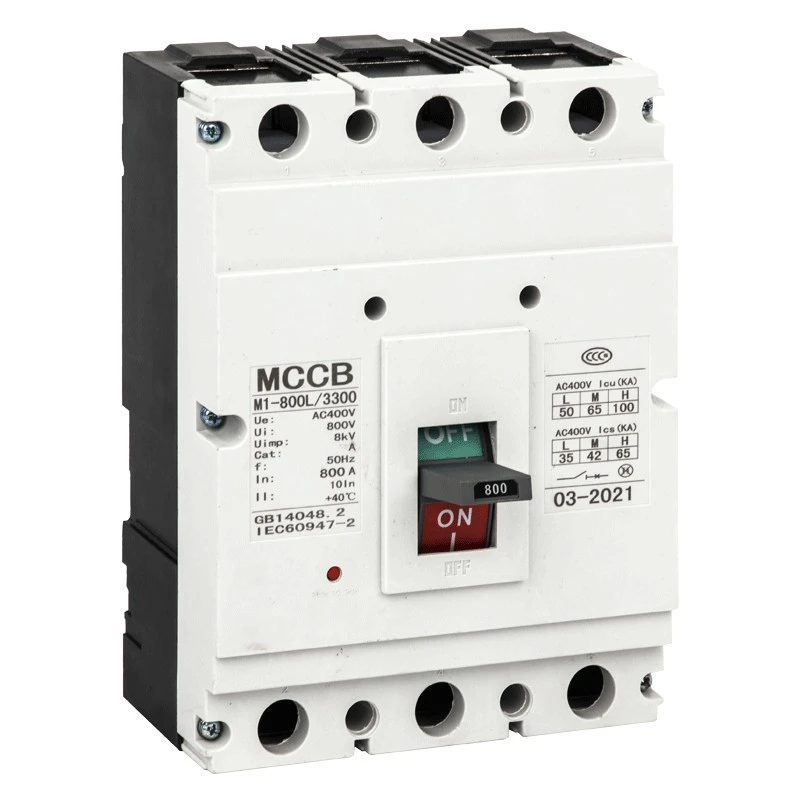

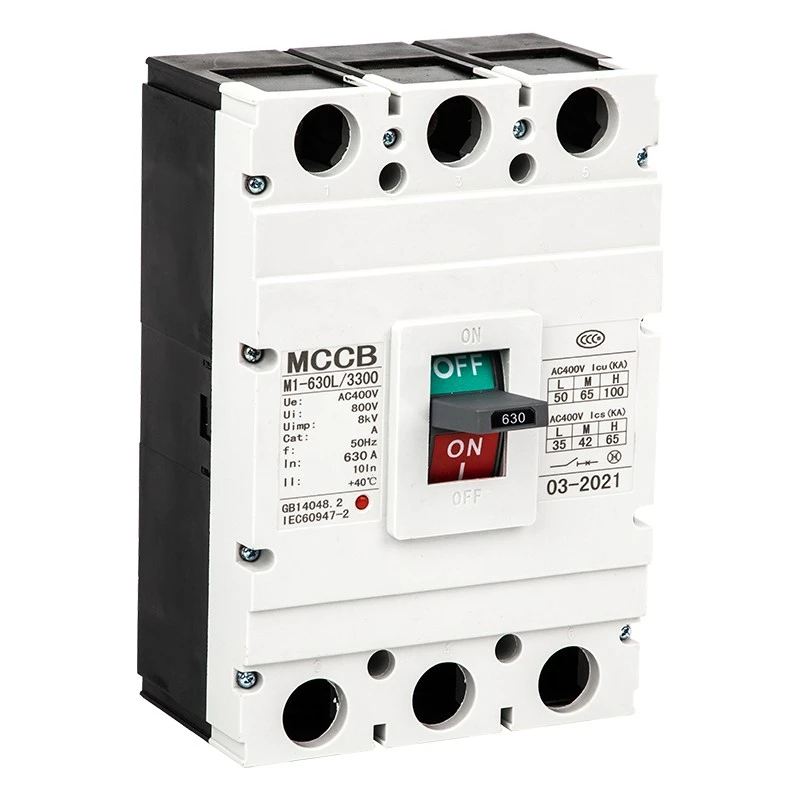

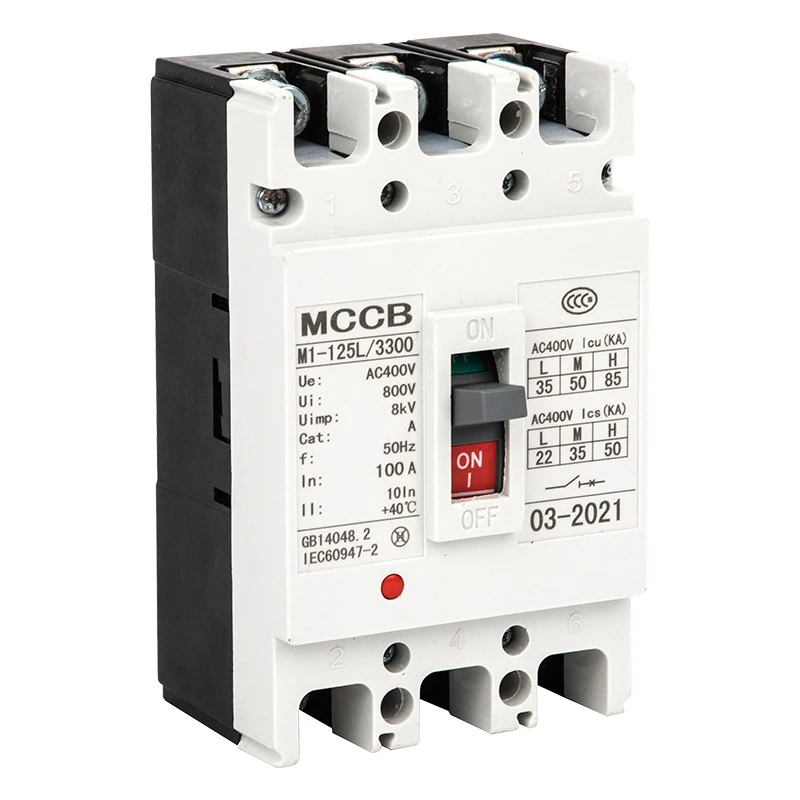

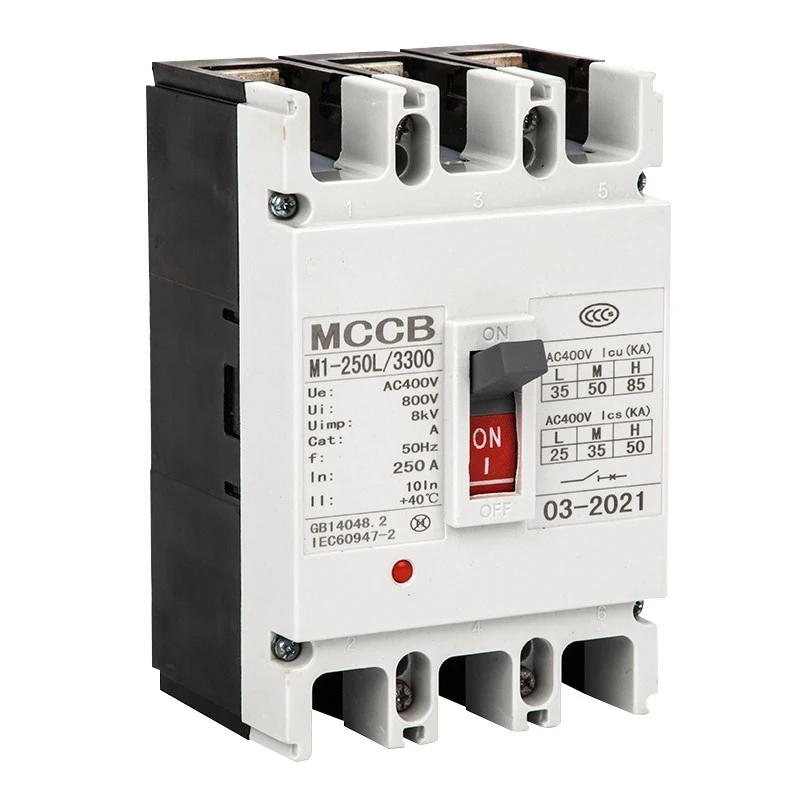

CM1 ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

ಈ DAM2 (CM1) ಸರಣಿಯ CM1 ಮೋಲ್ಡೆಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಚೀನಾದಲ್ಲಿ ವಿಶ್ವಾಸಾರ್ಹ ತಯಾರಕರು ಮತ್ತು ಪೂರೈಕೆದಾರರಾದ ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್ ಕಂ., ಲಿಮಿಟೆಡ್‌ನಿಂದ ತಯಾರಿಸಲ್ಪಟ್ಟ ಉನ್ನತ-ಕಾರ್ಯಕ್ಷಮತೆಯ ಕಡಿಮೆ-ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ ಸಾಧನವಾಗಿದೆ. 800V ವರೆಗೆ ರೇಟ್ ಮಾಡಲಾದ ಇನ್ಸುಲೇಶನ್ ವೋಲ್ಟೇಜ್, ರೇಟ್ ಮಾಡಲಾದ ವರ್ಕಿಂಗ್ ವೋಲ್ಟೇಜ್ 400V/690V ಮತ್ತು 63A ನಿಂದ 1600A ವರೆಗಿನ ಪ್ರಸ್ತುತವನ್ನು ವಿದ್ಯುತ್ ವಿತರಣೆ, ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ, ಮೋಟಾರ್ ನಿಯಂತ್ರಣ ಮತ್ತು ಅಪರೂಪದ ಸ್ವಿಚಿಂಗ್ಗಾಗಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.

ಈ ಸರಣಿಯು ಲಂಬ ಮತ್ತು ಅಡ್ಡ ಅನುಸ್ಥಾಪನೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ, IEC60947-2 ಮಾನದಂಡಕ್ಕೆ ಅನುಗುಣವಾಗಿರುತ್ತದೆ ಮತ್ತು ವಿದ್ಯುತ್ ಉಪಕರಣಗಳಿಗೆ ಸಂಪೂರ್ಣ ಓವರ್‌ಲೋಡ್, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಅಂಡರ್-ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆಯನ್ನು ಒದಗಿಸುತ್ತದೆ.

ಉತ್ಪನ್ನದ ವೈಶಿಷ್ಟ್ಯಗಳು

★ ರೇಟೆಡ್ ಇನ್ಸುಲೇಶನ್ ವೋಲ್ಟೇಜ್: 800V; ವರ್ಕಿಂಗ್ ವೋಲ್ಟೇಜ್: 400V/690V

★ ಪ್ರಸ್ತುತ ಶ್ರೇಣಿ: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ: L ಸ್ಟ್ಯಾಂಡರ್ಡ್, M ಮಧ್ಯಮ, H ಹೆಚ್ಚಿನ ಬ್ರೇಕಿಂಗ್ ಪ್ರಕಾರ

★ ಉಷ್ಣ-ಕಾಂತೀಯ ಮತ್ತು ವಿದ್ಯುತ್ಕಾಂತೀಯ ಡ್ಯುಯಲ್ ಬಿಡುಗಡೆ ವಿಧಾನಗಳು

★ ಲಂಬ / ಅಡ್ಡ ಅನುಸ್ಥಾಪನೆ, ಪ್ರತ್ಯೇಕತೆಯ ಬಳಕೆಗೆ ಸೂಕ್ತವಾಗಿದೆ

★ ವಿಶಾಲ ಸುತ್ತುವರಿದ ತಾಪಮಾನ ಶ್ರೇಣಿ: -5℃~+40℃

★ ಎತ್ತರ ≤2000m, ಮಾಲಿನ್ಯ ಮಟ್ಟ 3

ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

CDADA CM1 ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಕಾರ್ಖಾನೆಗಳು, ಕಟ್ಟಡಗಳು, ಡೇಟಾ ಕೇಂದ್ರಗಳು, ವಿದ್ಯುತ್ ಕೇಂದ್ರಗಳು, ಮೂಲಸೌಕರ್ಯ, ಯಾಂತ್ರಿಕ ಉಪಕರಣಗಳು ಮತ್ತು ವಿದ್ಯುತ್ ವಿತರಣಾ ಕ್ಯಾಬಿನೆಟ್‌ಗಳು ಸೇರಿದಂತೆ ಕೈಗಾರಿಕಾ ಮತ್ತು ನಾಗರಿಕ ವಿದ್ಯುತ್ ವಿತರಣಾ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಅನ್ವಯಿಸುತ್ತದೆ. ನಿರ್ಮಾಣ, ಲೋಹಶಾಸ್ತ್ರ, ಪೆಟ್ರೋಕೆಮಿಕಲ್ ಮತ್ತು ಇತರ ಕೈಗಾರಿಕೆಗಳಲ್ಲಿ ಮೋಟಾರು ರಕ್ಷಣೆ, ಸರ್ಕ್ಯೂಟ್ ಪರಿವರ್ತನೆ ಮತ್ತು ಸುರಕ್ಷಿತ ವಿದ್ಯುತ್ ಪೂರೈಕೆಗಾಗಿ ಇದನ್ನು ಬಳಸಲಾಗುತ್ತದೆ.

ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು

★ ಮಾನದಂಡಗಳು: IEC60947-2, GB14048.2

★ ಆವರ್ತನ: AC 50Hz/60Hz

★ ಕಂಬ: 1P,2P, 3P, 4P

★ ಬಿಡುಗಡೆ: ಉಷ್ಣ-ಕಾಂತೀಯ (ಡಬಲ್), ವಿದ್ಯುತ್ಕಾಂತೀಯ (ತಕ್ಷಣ)

★ ತತ್‌ಕ್ಷಣದ ಸೆಟ್ಟಿಂಗ್: ವಿತರಣಾ ಪ್ರಕಾರ 10In±20%; ಮೋಟಾರ್ ಪ್ರಕಾರ 12In±20%

★ ಅನುಸ್ಥಾಪನೆ: ಮುಂಭಾಗದ ವೈರಿಂಗ್, ಹಿಂದಿನ ವೈರಿಂಗ್, ಪ್ಲಗ್-ಇನ್ ಪ್ರಕಾರ

★ ಕಾರ್ಯಾಚರಣೆ: ಕೈಪಿಡಿ, ವಿದ್ಯುತ್ ಕಾರ್ಯಾಚರಣಾ ಕಾರ್ಯವಿಧಾನ

ಔಟ್ಲೈನ್ ​​ಮತ್ತು ಅನುಸ್ಥಾಪನಾ ಆಯಾಮಗಳು

ನಮ್ಮ CM1 MCCB ಮುಂಭಾಗದ ವೈರಿಂಗ್, ಹಿಂಭಾಗದ ವೈರಿಂಗ್ ಮತ್ತು ಪ್ಲಗ್-ಇನ್ ಪ್ರಕಾರವನ್ನು ಒಳಗೊಂಡಂತೆ 63A-1600A ಮಾದರಿಗಳಿಗೆ ಸಂಪೂರ್ಣ ಆಯಾಮ ಡೇಟಾವನ್ನು ಒದಗಿಸುತ್ತದೆ. ವಿಭಿನ್ನ ಫ್ರೇಮ್ ಗಾತ್ರಗಳು (63/100/225/400/630/800/1250/1600) ಪ್ರಮಾಣಿತ ಕ್ಯಾಬಿನೆಟ್ ಸ್ಥಾಪನೆಗೆ H, H1, H2 ಆಯಾಮಗಳನ್ನು ಹೊಂದಿಕೆಯಾಗಿದೆ. ಹಸ್ತಚಾಲಿತ ಮತ್ತು ವಿದ್ಯುತ್ ಕಾರ್ಯಾಚರಣಾ ಕಾರ್ಯವಿಧಾನದ ಎತ್ತರವು ಸುಲಭವಾದ ಜೋಡಣೆಗಾಗಿ ಪ್ರಮಾಣಿತವಾಗಿದೆ.

ಪರಿಕರಗಳು ಮತ್ತು ಕಾರ್ಯಗಳು

ಆಂತರಿಕ ಪರಿಕರಗಳು

★ ಷಂಟ್ ಬಿಡುಗಡೆ: ವಿಶ್ವಾಸಾರ್ಹ ಟ್ರಿಪ್ಪಿಂಗ್‌ಗಾಗಿ 70%–110% ದರದ ವೋಲ್ಟೇಜ್

★ ಅಂಡರ್-ವೋಲ್ಟೇಜ್ ಬಿಡುಗಡೆ: ಸ್ವಯಂಚಾಲಿತ ರಕ್ಷಣೆಗಾಗಿ 35%–70% ವೋಲ್ಟೇಜ್ ಡ್ರಾಪ್

★ ಸಹಾಯಕ ಸಂಪರ್ಕ ಮತ್ತು ಎಚ್ಚರಿಕೆಯ ಸಂಪರ್ಕ: ಸಿಗ್ನಲ್ ಪ್ರತಿಕ್ರಿಯೆ ಮತ್ತು ತಪ್ಪು ಎಚ್ಚರಿಕೆ

★ ಪ್ರೀ-ಪೇಯ್ಡ್ ಮೀಟರ್ ಮೀಸಲಾದ ಬಿಡುಗಡೆ: ಟ್ರಿಪ್ಪಿಂಗ್ 0.5–2ಸೆ ವಿಳಂಬ

ಬಾಹ್ಯ ಪರಿಕರಗಳು

★ ಹಸ್ತಚಾಲಿತ ಕಾರ್ಯಾಚರಣಾ ಕಾರ್ಯವಿಧಾನ

★ ಎಲೆಕ್ಟ್ರಿಕ್ (ಮೋಟಾರ್) ಕಾರ್ಯಾಚರಣಾ ಕಾರ್ಯವಿಧಾನ

★ ಹಂತ ವಿಭಜಕಗಳು, ಆರೋಹಿಸುವಾಗ ತಿರುಪುಮೊಳೆಗಳು, ಬಸ್ಬಾರ್ಗಳು ಕಿಟ್ಗಳು

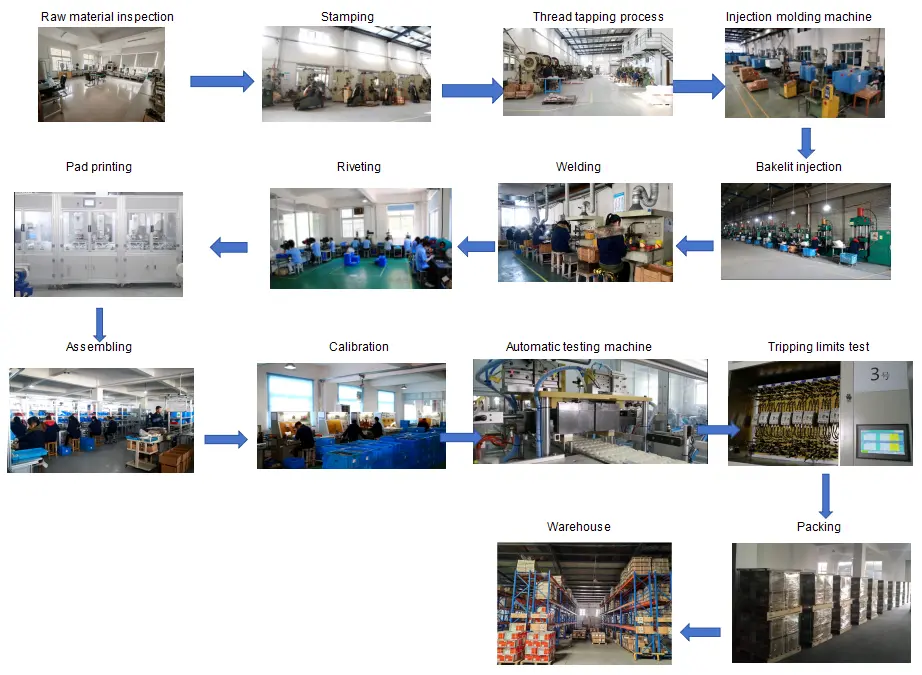

ಗುಣಮಟ್ಟ ನಿಯಂತ್ರಣ ಹರಿವು

ಕಚ್ಚಾ ವಸ್ತುಗಳ ತಪಾಸಣೆ → ಉತ್ಪಾದನಾ ಪ್ರಕ್ರಿಯೆ → ಅಸೆಂಬ್ಲಿ ಲೈನ್ → ಟ್ರಿಪ್ ವಿಶಿಷ್ಟ ಪರೀಕ್ಷೆ → ತಾಪಮಾನ ಏರಿಕೆ ಪರೀಕ್ಷೆ → ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪರೀಕ್ಷೆ → ವಯಸ್ಸಾದ ಪರೀಕ್ಷೆ → ಗೋಚರತೆ ಮತ್ತು ಆಯಾಮ ಪರಿಶೀಲನೆ → ಪ್ಯಾಕೇಜಿಂಗ್ → ಸಾಗಣೆಗೆ ಮೊದಲು ಅಂತಿಮ ತಪಾಸಣೆ

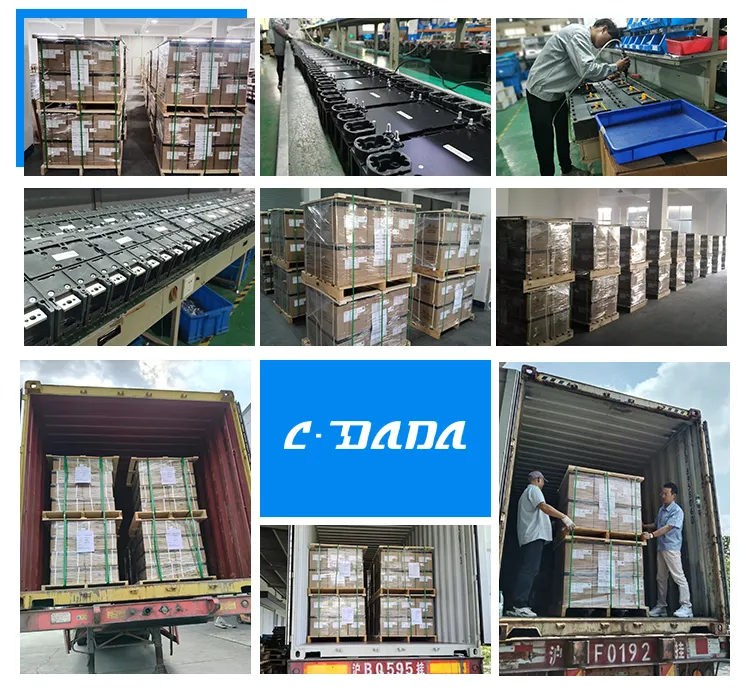

ಪ್ಯಾಕೇಜಿಂಗ್ ಮತ್ತು ಶಿಪ್ಪಿಂಗ್

★ ಸುರಕ್ಷಿತ ಸಾರಿಗೆಗಾಗಿ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ರಫ್ತು ಪೆಟ್ಟಿಗೆ + ಮರದ ಪ್ಯಾಲೆಟ್

★ ಲೇಬಲ್: ಮಾದರಿ, ಕರೆಂಟ್, ಪೋಲ್, ಪ್ರಮಾಣ, ಪ್ರಮಾಣಪತ್ರ

★ ಸಮುದ್ರ, ವಾಯು ಮತ್ತು ಭೂಮಿ ಲಾಜಿಸ್ಟಿಕ್ಸ್ಗೆ ಸೂಕ್ತವಾಗಿದೆ

ಪ್ರಮಾಣೀಕರಣಗಳು

IEC60947-2, GB14048.2, CE, CB, ROHS ಮತ್ತು ಇತರ ಅಂತಾರಾಷ್ಟ್ರೀಯ ಅನುಮೋದನೆಗಳು.

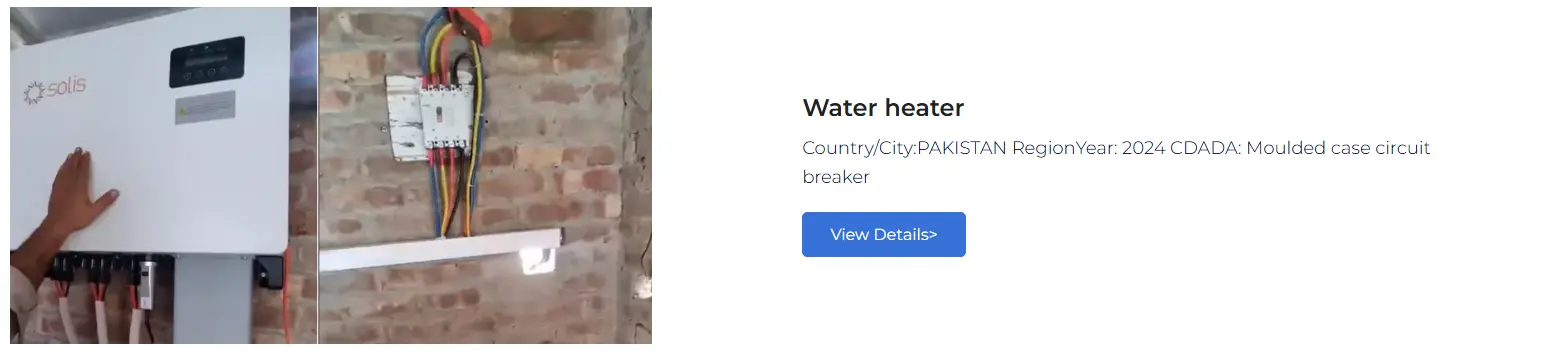

ಗ್ರಾಹಕ ಸಹಕಾರ ಪ್ರಕರಣಗಳು

CDADA DAM2 ಸರಣಿ MCCB ಯುರೋಪ್, ಆಗ್ನೇಯ ಏಷ್ಯಾ, ಮಧ್ಯಪ್ರಾಚ್ಯ, ಆಫ್ರಿಕಾ ಮತ್ತು ದಕ್ಷಿಣ ಅಮೇರಿಕಾದಲ್ಲಿ ವಿದ್ಯುತ್ ವಿತರಣಾ ವ್ಯವಸ್ಥೆಯ ಇಂಟಿಗ್ರೇಟರ್‌ಗಳು, ಕೈಗಾರಿಕಾ ಉಪಕರಣ ತಯಾರಕರು, ಸ್ವಿಚ್‌ಗೇರ್ ಕಾರ್ಖಾನೆಗಳು, ನಿರ್ಮಾಣ ಗುತ್ತಿಗೆದಾರರು ಮತ್ತು OEM ಬ್ರ್ಯಾಂಡ್‌ಗಳು ಸೇರಿದಂತೆ ಜಾಗತಿಕ ಗ್ರಾಹಕರಿಗೆ ಸರಬರಾಜು ಮಾಡಲಾಗಿದೆ. ದೀರ್ಘಾವಧಿಯ ಪಾಲುದಾರರಿಗೆ ನಾವು ಸ್ಥಿರವಾದ ಬೃಹತ್ ಪೂರೈಕೆ ಮತ್ತು ಕಸ್ಟಮೈಸ್ ಮಾಡಿದ ಪರಿಹಾರಗಳನ್ನು ಒದಗಿಸುತ್ತೇವೆ.
