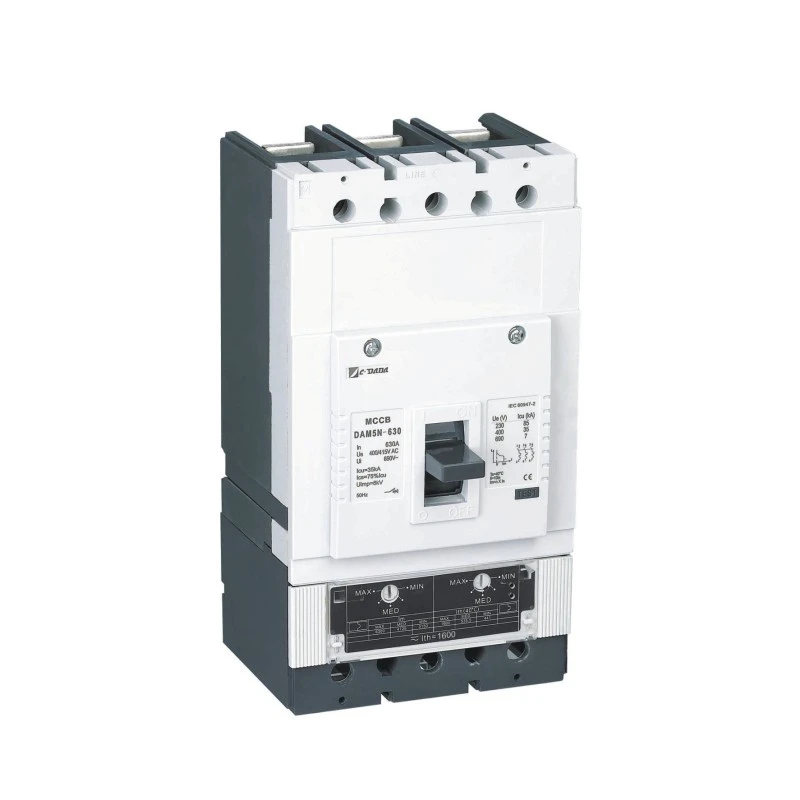

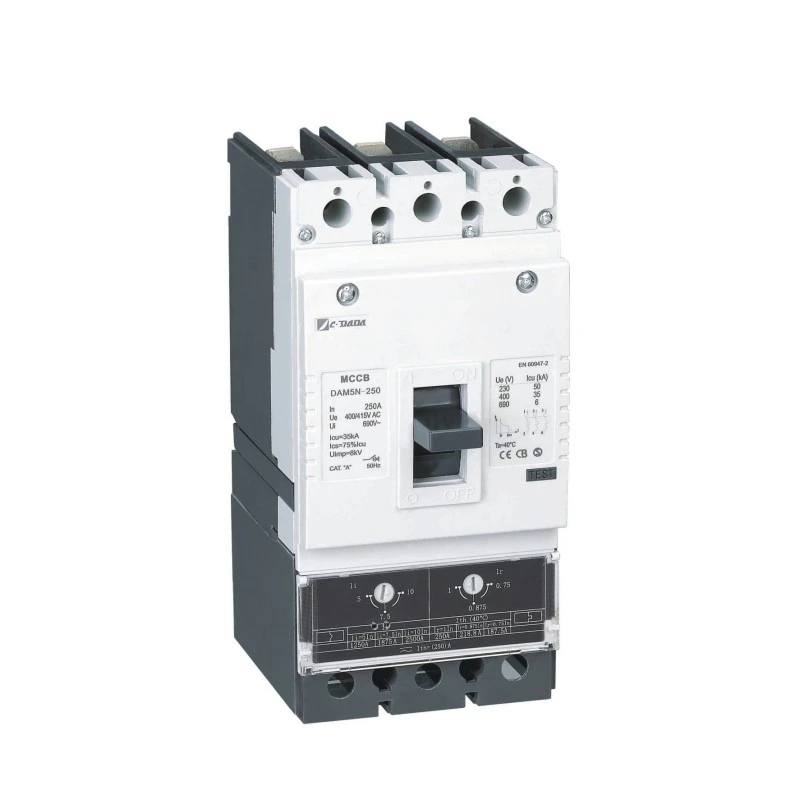

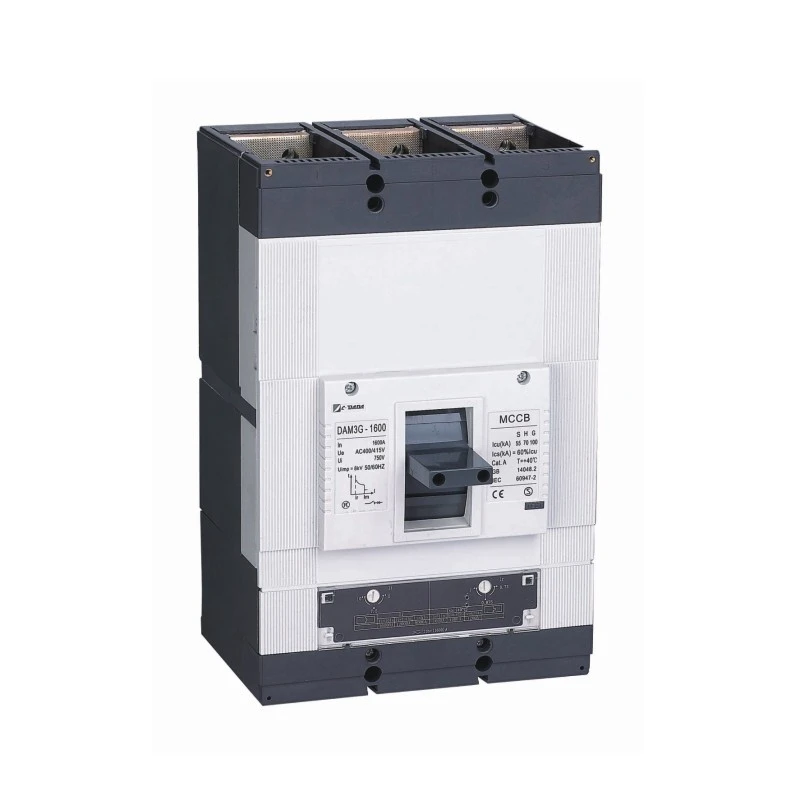

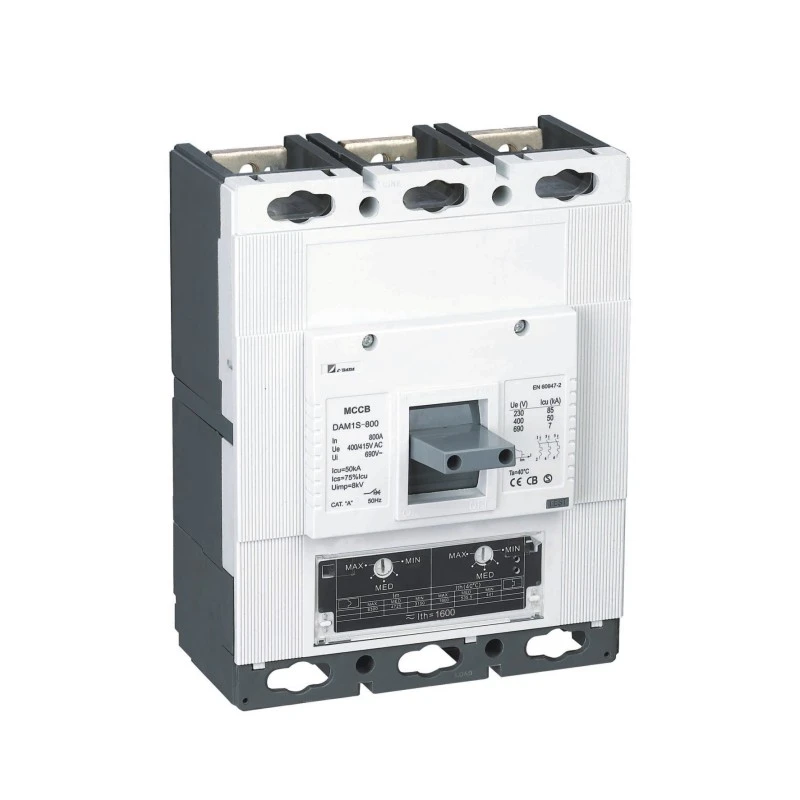

ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಅಡ್ಜಸ್ಟಬಲ್ MCCB

CDADA DAM1 ಸರಣಿಯ ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಅಡ್ಜಸ್ಟಬಲ್ MCCB, ವಿಶ್ವಾಸಾರ್ಹ ಪೂರೈಕೆದಾರರಾದ ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್‌ನಿಂದ ವಿನ್ಯಾಸಗೊಳಿಸಲ್ಪಟ್ಟಿದೆ, ಕಡಿಮೆ-ವೋಲ್ಟೇಜ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ ಬೇಡಿಕೆಯಿರುವ ಸಂಪೂರ್ಣ ಗ್ರಾಹಕೀಯಗೊಳಿಸಬಹುದಾದ ಓವರ್‌ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಯನ್ನು ನೀಡುತ್ತದೆ. 400V/415V ನಲ್ಲಿ 1600A ವರೆಗೆ ರೇಟ್ ಮಾಡಲಾಗಿದೆ, ಈ 3P/4P ಬ್ರೇಕರ್ ಥರ್ಮಲ್ (70-100% In) ಮತ್ತು ಮ್ಯಾಗ್ನೆಟಿಕ್ (5-10×In) ಟ್ರಿಪ್ ಥ್ರೆಶೋಲ್ಡ್‌ಗಳ ಸ್ವತಂತ್ರ ಹೊಂದಾಣಿಕೆಯನ್ನು ಹೊಂದಿದೆ, ಇದು ಸಂಕೀರ್ಣ ವಿತರಣಾ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಅತ್ಯುತ್ತಮವಾದ ಸಮನ್ವಯವನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ.

CE, CB, ASTA, KEMA, SEMKO ಮತ್ತು RoHS ಗೆ ಪ್ರಮಾಣೀಕರಿಸಲಾಗಿದೆ, ಇದು ಜಾಗತಿಕ ಸುರಕ್ಷತೆ ಮತ್ತು ಪರಿಸರ ಮಾನದಂಡಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ-ಇದು OEM ಗಳು, ಗುತ್ತಿಗೆದಾರರು ಮತ್ತು ಸಿಸ್ಟಮ್ ಇಂಟಿಗ್ರೇಟರ್‌ಗಳಿಗೆ ವಿಶ್ವಾದ್ಯಂತ ಸೂಕ್ತವಾಗಿದೆ.

ಅನುಕೂಲಗಳು

★ ವ್ಯಾಪಕ ಶ್ರೇಣಿ:160A ರಿಂದ 1600A(AC)

★ ಕಾಂಪ್ಯಾಕ್ಟ್ ಆಯಾಮಗಳು

★ ಹೊಂದಾಣಿಕೆ ಥರ್ಮಲ್ ಸೆಟ್ಟಿಂಗ್(70-100%)ಇನ್.

★ ಹೊಂದಿಸಬಹುದಾದ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಸೆಟ್ಟಿಂಗ್ (5-10 ಬಾರಿ)ಇನ್.

★ ಪುಶ್ ಟು ಟ್ರಿಪ್ ಬಟನ್ ನಿಬಂಧನೆ.

★ ಮುಖ್ಯ ಮತ್ತು ಆರ್ಸಿಂಗ್ ಸಂಪರ್ಕಗಳನ್ನು ಪ್ರತ್ಯೇಕಿಸಿ

★ ವ್ಯಾಪಕ ಶ್ರೇಣಿಯ ಪರಿಕರಗಳು.

ಪ್ರಮುಖ ವಿಶೇಷಣಗಳು

ಮಾದರಿ: DAM1 ಸರಣಿ - ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಅಡ್ಜಸ್ಟಬಲ್ MCCB

ಪ್ರಕಾರ: ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ (MCCB)

ಧ್ರುವಗಳು: 3P / 4P

ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ (Ue): 400V / 415V AC

ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಸ್ತುತ ಶ್ರೇಣಿ: 160A - 1600A

ಉಷ್ಣ ಹೊಂದಾಣಿಕೆ: 70% - 100% ರಲ್ಲಿ (ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆ)

ಕಾಂತೀಯ ಹೊಂದಾಣಿಕೆ: 5× - 10× ರಲ್ಲಿ (ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ತತ್‌ಕ್ಷಣದ ಪ್ರಯಾಣ)

ಪ್ರಮಾಣೀಕರಣಗಳು: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu:O-t-CO ಪರೀಕ್ಷೆ(O:ಓಪನ್ ಮ್ಯಾನ್ಯೂವರ್,CO:ಕ್ಲೋಸ್-ಓಪನ್ ಮ್ಯಾನ್ಯೂವರ್,t:ವೇಟಿಂಗ್ ಅವಧಿ)

● Ics:O-t-CO-t-CO ಪರೀಕ್ಷೆ(O:ಓಪನ್ ಮ್ಯಾನ್ಯೂವರ್,CO:ಕ್ಲೋಸ್-ಓಪನ್ ಮ್ಯಾನ್ಯೂವರ್,t:ವೇಟಿಂಗ್ ಅವಧಿ)

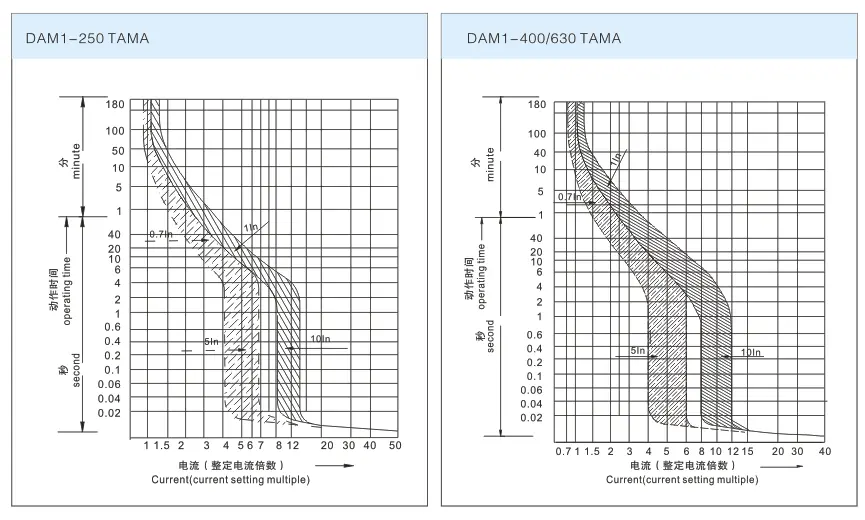

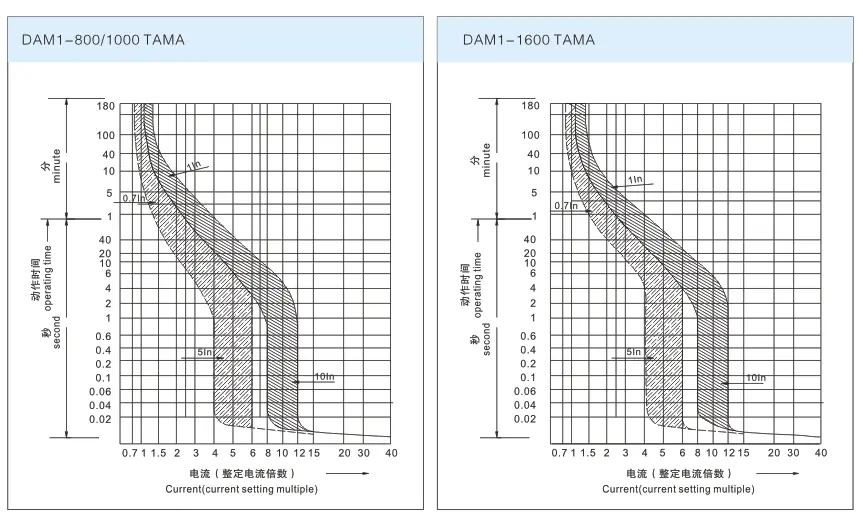

TAMA MCCB ಗಾಗಿ ವಿಶಿಷ್ಟ ಕರ್ವ್.

CDADA ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

★ ನಿಖರ ಇಂಜಿನಿಯರಿಂಗ್
ಸ್ಥಿರ ಟ್ರಿಪ್ ಕರ್ವ್‌ಗಳನ್ನು ಹೊಂದಿರುವ ಸ್ಟ್ಯಾಂಡರ್ಡ್ MCCB ಗಳಂತಲ್ಲದೆ, CDADA ಯ ಥರ್ಮೋಮ್ಯಾಗ್ನೆಟಿಕ್ ಹೊಂದಾಣಿಕೆ ವಿನ್ಯಾಸವು ಇಂಜಿನಿಯರ್‌ಗಳಿಗೆ ಕೇಬಲ್ ರೇಟಿಂಗ್‌ಗಳು ಮತ್ತು ಡೌನ್‌ಸ್ಟ್ರೀಮ್ ಉಪಕರಣಗಳನ್ನು ಹೊಂದಿಸಲು ಉತ್ತಮ-ಟ್ಯೂನ್ ರಕ್ಷಣೆಯನ್ನು ಅನುಮತಿಸುತ್ತದೆ - ಉಪದ್ರವ ಪ್ರವಾಸಗಳನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಸಿಸ್ಟಮ್ ಆಯ್ಕೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ.

★ ಜಾಗತಿಕ ಅನುಸರಣೆ, ಸ್ಥಳೀಯ ಬೆಂಬಲ
ASTA (UK), KEMA (ನೆದರ್‌ಲ್ಯಾಂಡ್ಸ್), CE (EU), CB (ಜಾಗತಿಕ), ಮತ್ತು RoHS ಪ್ರಮಾಣೀಕರಣಗಳೊಂದಿಗೆ, CDADA ಉತ್ಪನ್ನಗಳನ್ನು 60 ಕ್ಕೂ ಹೆಚ್ಚು ದೇಶಗಳಲ್ಲಿ ಸ್ವೀಕರಿಸಲಾಗಿದೆ-ಶಾಂಘೈನಿಂದ ಸ್ಪಂದಿಸುವ ತಾಂತ್ರಿಕ ಬೆಂಬಲದಿಂದ.

★ ಉತ್ತಮ ವಸ್ತು ಪ್ರಯೋಜನ

ನಾವು ಪೂರೈಕೆದಾರರು ಮತ್ತು ಕಚ್ಚಾ ವಸ್ತುಗಳಿಗೆ ಕಟ್ಟುನಿಟ್ಟಾದ ನಿರ್ವಹಣಾ ವ್ಯವಸ್ಥೆಯನ್ನು ಹೊಂದಿದ್ದೇವೆ. ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ಗಳಿಗಾಗಿ ನಾವು ಸಾಮಾನ್ಯವಾಗಿ ಉತ್ತಮ ಗುಣಮಟ್ಟದ ವಸ್ತುಗಳನ್ನು ಆಯ್ಕೆ ಮಾಡುತ್ತೇವೆ.

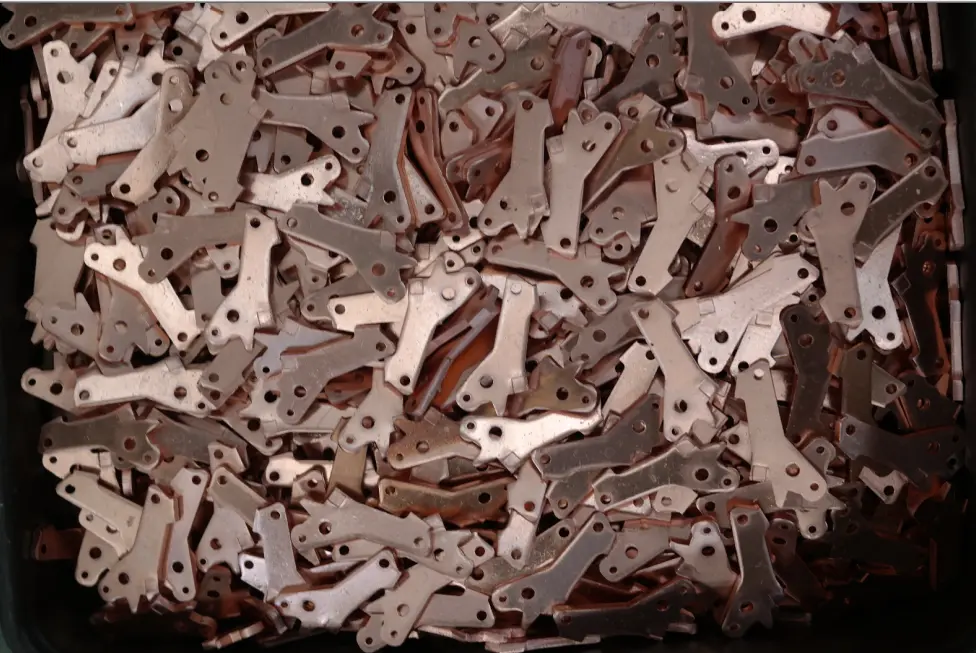

1) ತಾಮ್ರ ಬಳಸಿದ T2>99.9%,

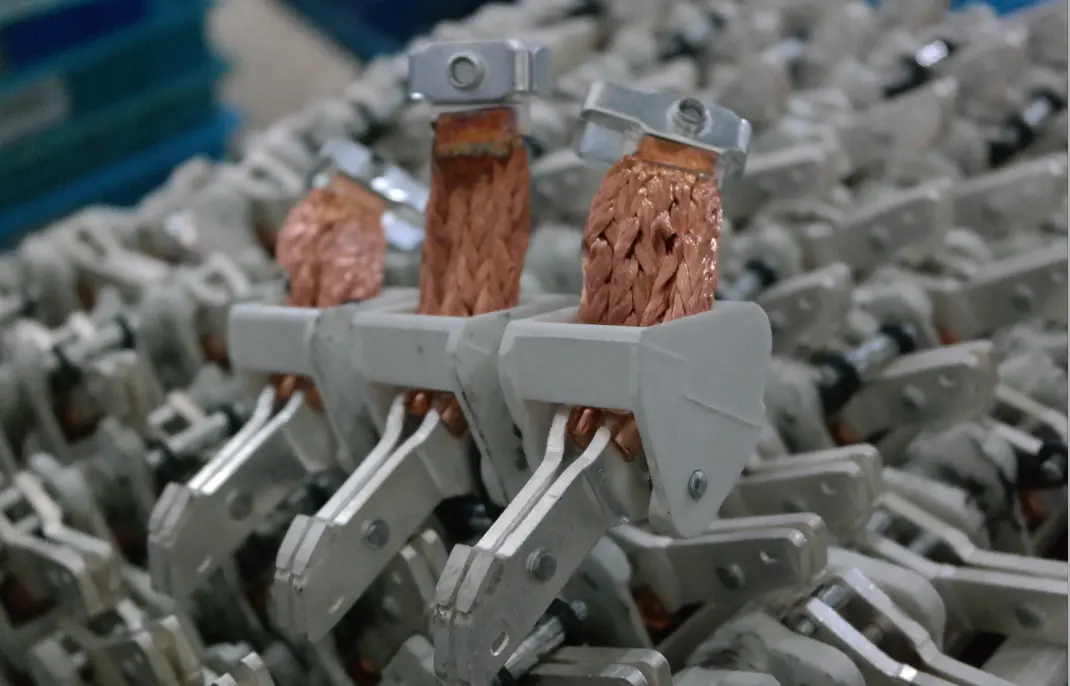

2) ಬೆಳ್ಳಿ ಸಂಪರ್ಕ (ಮೂವಿಂಗ್ ಪಾಯಿಂಟ್:50%, ಸ್ಟೇಷನರಿ ಪಾಯಿಂಟ್:85%) ,

3) ಮಧ್ಯದ ಶಾಫ್ಟ್ BMC-1 ಅನ್ನು ಬಳಸಿದೆ ((ಗಾಜಿನ ಫೈಬರ್:25%,ಅತ್ಯಧಿಕ ರಾಳ, ಹೆಚ್ಚಿನ ತೀವ್ರತೆ).

4) ಕವರ್ ಮತ್ತು ದೇಹ BMC (ಗಾಜಿನ ಫೈಬರ್: 22%, ಹೆಚ್ಚಿನ ರಾಳ, ಹೆಚ್ಚಿನ ತೀವ್ರತೆ)

★ OEM & Retrofit Friendly
ಕಾಂಪ್ಯಾಕ್ಟ್ ಆಯಾಮಗಳು ಪ್ಯಾನಲ್ ಮರುವಿನ್ಯಾಸವಿಲ್ಲದೆಯೇ ಹಳೆಯ ಬ್ರೇಕರ್‌ಗಳ ನೇರ ಬದಲಿಯನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ. ಮಾಡ್ಯುಲರ್ ಬಿಡಿಭಾಗಗಳು ಭವಿಷ್ಯದ ನವೀಕರಣಗಳನ್ನು ಸರಳಗೊಳಿಸುತ್ತದೆ.

✅ ವೆಚ್ಚ-ಸಮರ್ಥ ರಕ್ಷಣೆ
ಹೊಂದಾಣಿಕೆಯು ಬಹು ಸ್ಥಿರ-ರೇಟಿಂಗ್ ಬ್ರೇಕರ್‌ಗಳನ್ನು ಸಂಗ್ರಹಿಸುವ ಅಗತ್ಯವನ್ನು ನಿವಾರಿಸುತ್ತದೆ-ಒಂದು CDADA DAM1 ಘಟಕವು ಬಹು ಲೋಡ್ ಸನ್ನಿವೇಶಗಳನ್ನು ಒಳಗೊಂಡಿದೆ.

ವಿಶಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

★ ಕೈಗಾರಿಕಾ ಮೋಟಾರು ನಿಯಂತ್ರಣ ಕೇಂದ್ರಗಳು (MCCs) - ಟ್ರಿಪ್ಪಿಂಗ್ ಇಲ್ಲದೆ ಮೋಟಾರ್ ಸ್ಟಾರ್ಟಿಂಗ್ ಕರೆಂಟ್ ಅನ್ನು ಹೊಂದಿಸಿ

★ ಡೇಟಾ ಸೆಂಟರ್ PDU ಪ್ಯಾನೆಲ್‌ಗಳು - IT ಲೋಡ್ ಪ್ರೊಫೈಲ್‌ಗಳೊಂದಿಗೆ ಸಂಯೋಜಿಸಿ

★ ನವೀಕರಿಸಬಹುದಾದ ಶಕ್ತಿ ವ್ಯವಸ್ಥೆಗಳು - ವೇರಿಯಬಲ್ ಸೌರ/ಗಾಳಿ ಉತ್ಪಾದನೆಯ ಪರಿಸ್ಥಿತಿಗಳಿಗೆ ಹೊಂದಿಕೊಳ್ಳಿ

★ ಸಾಗರ ಮತ್ತು ಕಡಲಾಚೆಯ ವೇದಿಕೆಗಳು - ಕಠಿಣ ಪರಿಸರದಲ್ಲಿ ವಿಶ್ವಾಸಾರ್ಹ ಕಾರ್ಯಾಚರಣೆ

★ ವಾಣಿಜ್ಯ ಕಟ್ಟಡ ಉಪಕೇಂದ್ರಗಳು - HVAC, ಎಲಿವೇಟರ್‌ಗಳು, ಲೈಟಿಂಗ್‌ಗೆ ರಕ್ಷಣೆಯನ್ನು ಆಪ್ಟಿಮೈಜ್ ಮಾಡಿ

ಪದೇ ಪದೇ ಕೇಳಲಾಗುವ ಪ್ರಶ್ನೆಗಳು (FAQ)

Q1: DAM1 MCCB ನಲ್ಲಿ "ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಹೊಂದಾಣಿಕೆ" ಎಂದರೆ ಏನು?

A1: ಇದರರ್ಥ ಓವರ್‌ಲೋಡ್ (ಥರ್ಮಲ್) ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ (ಮ್ಯಾಗ್ನೆಟಿಕ್) ಟ್ರಿಪ್ ಥ್ರೆಶೋಲ್ಡ್‌ಗಳನ್ನು ಹಸ್ತಚಾಲಿತವಾಗಿ ಸರಿಹೊಂದಿಸಬಹುದು:

● ಥರ್ಮಲ್: 70%–100% ರೇಟೆಡ್ ಕರೆಂಟ್ (ಇನ್)

● ಮ್ಯಾಗ್ನೆಟಿಕ್: 5 ರಿಂದ 10 ಬಾರಿ In ಇದು ನಿಮ್ಮ ನಿರ್ದಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್‌ಗಾಗಿ ಕಸ್ಟಮ್ ರಕ್ಷಣೆಯ ವಕ್ರಾಕೃತಿಗಳನ್ನು ಅನುಮತಿಸುತ್ತದೆ.

Q2: 250A ಥರ್ಮೋಮ್ಯಾಗ್ನೆಟಿಕ್ MCCB 3P ಕಾನ್ಫಿಗರೇಶನ್‌ನಲ್ಲಿ ಲಭ್ಯವಿದೆಯೇ?

A2: ಹೌದು-160A ನಿಂದ 1600A ವರೆಗಿನ ಎಲ್ಲಾ DAM1 ಹೊಂದಾಣಿಕೆ ಮಾಡಬಹುದಾದ ಮಾದರಿಗಳು 3P ಮತ್ತು 4P ಆವೃತ್ತಿಗಳಲ್ಲಿ ಲಭ್ಯವಿವೆ.

Q3: ನಾನು ಟ್ರಿಪ್ ಸೆಟ್ಟಿಂಗ್‌ಗಳನ್ನು ಹೇಗೆ ಹೊಂದಿಸುವುದು?

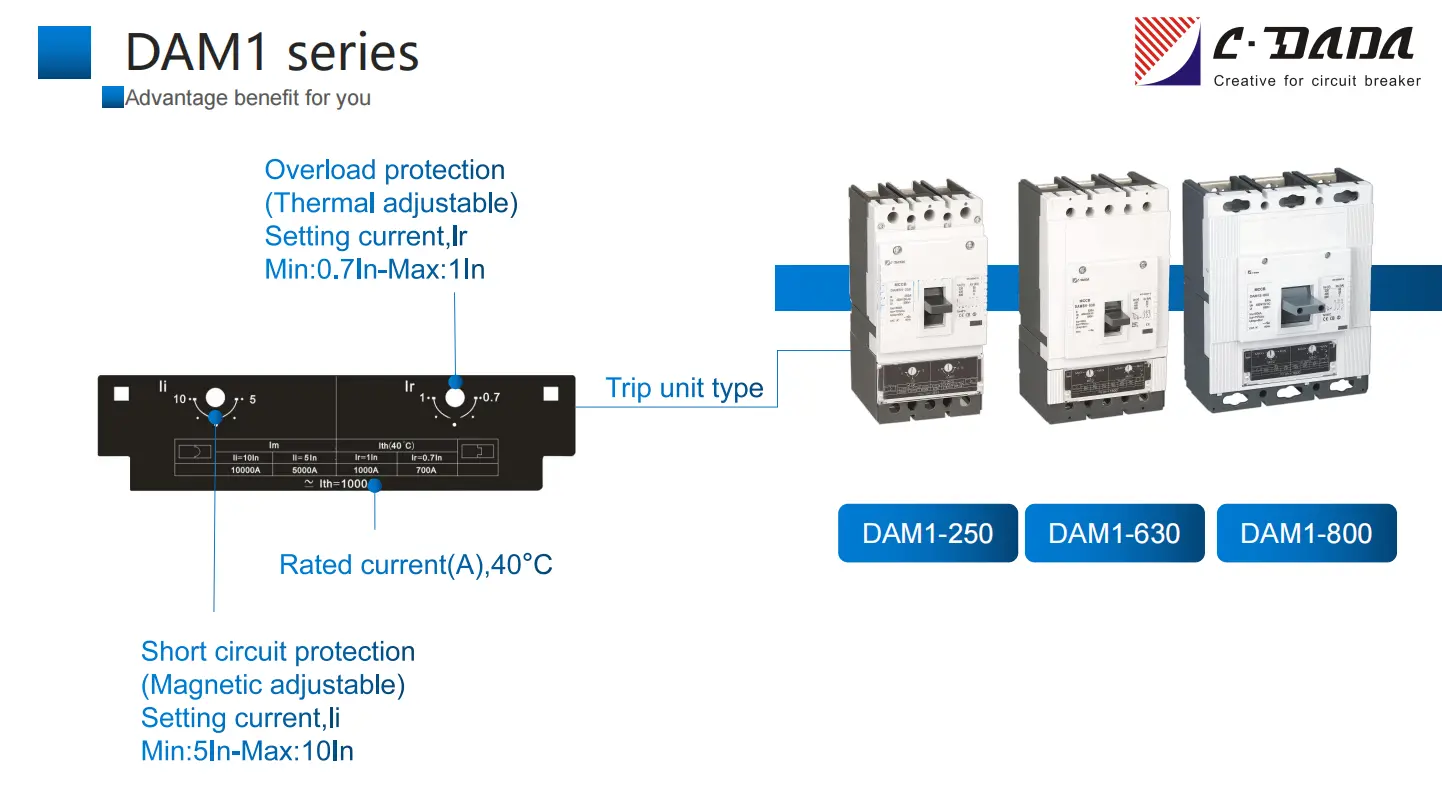

A3: ಮುಂಭಾಗದ ಫಲಕದಲ್ಲಿ ಎರಡು ಬಾಹ್ಯ ಡಯಲ್‌ಗಳು ಅಥವಾ ಸ್ಕ್ರೂ ಸ್ಲಾಟ್‌ಗಳನ್ನು ಬಳಸಿ: ಥರ್ಮಲ್‌ಗಾಗಿ ಒಂದು ("Ir" ಎಂದು ಲೇಬಲ್ ಮಾಡಲಾಗಿದೆ), ಒಂದು ಮ್ಯಾಗ್ನೆಟಿಕ್‌ಗಾಗಿ ("Im" ಎಂದು ಲೇಬಲ್ ಮಾಡಲಾಗಿದೆ). ಡಿಸ್ಅಸೆಂಬಲ್ ಅಗತ್ಯವಿಲ್ಲ.

Q4: ನಿಜವಾದ ದೋಷವನ್ನು ಸೃಷ್ಟಿಸದೆ ನಾನು ಬ್ರೇಕರ್ ಅನ್ನು ಪರೀಕ್ಷಿಸಬಹುದೇ?

A4: ಹೌದು-ನಿರ್ವಹಣೆಯ ಸಮಯದಲ್ಲಿ ಕ್ರಿಯಾತ್ಮಕ ಪರಿಶೀಲನೆಗಾಗಿ ಅಂತರ್ನಿರ್ಮಿತ ಪುಶ್-ಟು-ಟ್ರಿಪ್ ಬಟನ್ ಟ್ರಿಪ್ ಸ್ಥಿತಿಯನ್ನು ಅನುಕರಿಸುತ್ತದೆ.

Q5: ಇತರ ಚೈನೀಸ್ MCCB ಬ್ರ್ಯಾಂಡ್‌ಗಳ ಮೇಲೆ CDADA ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

A5: CDADA ಇದರೊಂದಿಗೆ ಎದ್ದು ಕಾಣುತ್ತದೆ:

● ನಿಜವಾದ ಡ್ಯುಯಲ್-ಹೊಂದಾಣಿಕೆ (ಅನೇಕ ಸ್ಪರ್ಧಿಗಳು ಉಷ್ಣ ಹೊಂದಾಣಿಕೆಯನ್ನು ಮಾತ್ರ ನೀಡುತ್ತಾರೆ)

● ಅಂತರಾಷ್ಟ್ರೀಯ ಪ್ರಮಾಣೀಕರಣಗಳು (ಕೇವಲ CCC ಅಲ್ಲ)

● ಸ್ಥಿರ ಗುಣಮಟ್ಟದ ನಿಯಂತ್ರಣ (ISO 9001 ಪ್ರಮಾಣೀಕೃತ ಕಾರ್ಖಾನೆ)

● ಜಾಗತಿಕ ಯೋಜನೆಗಳಿಗಾಗಿ ಇಂಗ್ಲಿಷ್‌ನಲ್ಲಿ ತಾಂತ್ರಿಕ ದಾಖಲಾತಿ
