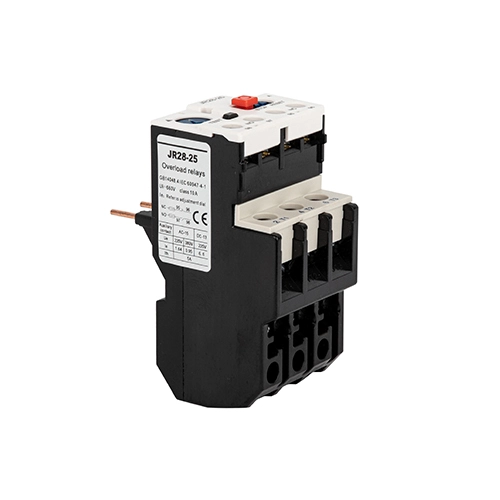

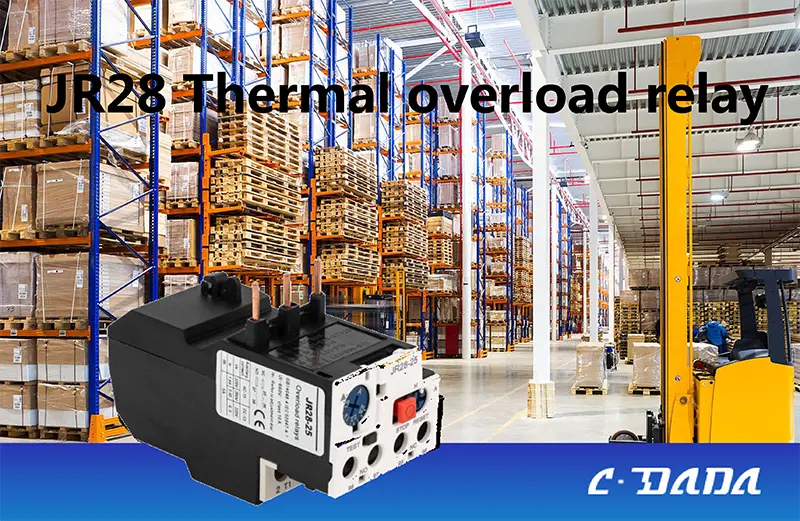

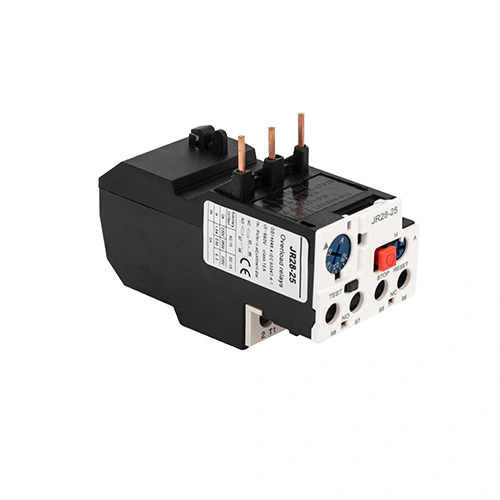

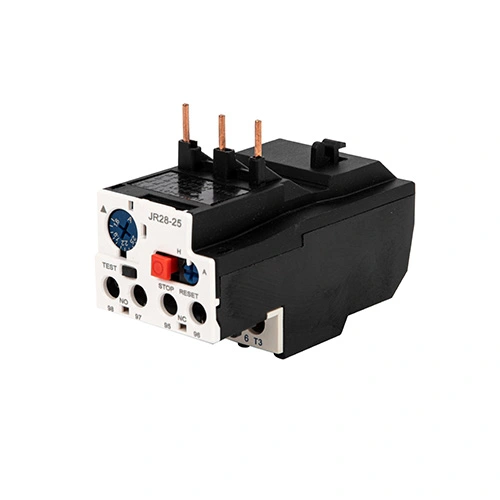

JR28 ಥರ್ಮಲ್ ಓವರ್ಲೋಡ್ ರಿಲೇ

JR28 ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇ ಮೂಲಕ ನಿಮ್ಮ ಮೋಟಾರ್‌ಗಳನ್ನು ರಕ್ಷಿಸಿ, ಚೀನಾದಲ್ಲಿ ವಿಶ್ವಾಸಾರ್ಹ ತಯಾರಕರಾದ CDADA ಅಭಿವೃದ್ಧಿಪಡಿಸಿದ ದೃಢವಾದ ಮತ್ತು ಬುದ್ಧಿವಂತ ರಕ್ಷಣೆ ಪರಿಹಾರವಾಗಿದೆ. CDADA D- ಸರಣಿಯ ಕಾಂಟಕ್ಟರ್‌ಗಳೊಂದಿಗೆ (D9 ರಿಂದ D150) ತಡೆರಹಿತ ಏಕೀಕರಣಕ್ಕಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ, JR28 ರಿಲೇ ಇದರ ವಿರುದ್ಧ ಸಮಗ್ರ ರಕ್ಷಣೆಯನ್ನು ಒದಗಿಸುತ್ತದೆ:

● ಓವರ್ಲೋಡ್ಗಳು

● ಹಂತದ ವೈಫಲ್ಯ (ಒಂದು ಹಂತದ ನಷ್ಟ)

● ಅತಿ ಉದ್ದದ ಮೋಟಾರ್ ಆರಂಭದ ಸಮಯ

● ದೀರ್ಘಕಾಲದ ರೋಟರ್ ಸ್ಟಾಲಿಂಗ್

0.1A ನಿಂದ 140A ವರೆಗಿನ ವ್ಯಾಪಕ ಹೊಂದಾಣಿಕೆಯ ಪ್ರಸ್ತುತ ಶ್ರೇಣಿಯೊಂದಿಗೆ, JR28 ಸರಣಿಯು ಸಣ್ಣ ಫ್ಯಾನ್‌ಗಳಿಂದ ದೊಡ್ಡ ಕೈಗಾರಿಕಾ ಪಂಪ್‌ಗಳು ಮತ್ತು ಕಂಪ್ರೆಸರ್‌ಗಳಿಗೆ ಅನ್ವಯಗಳನ್ನು ಒಳಗೊಳ್ಳುತ್ತದೆ. ಇದು ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್ ಪರಿಶೀಲನೆಗಾಗಿ ಪರೀಕ್ಷಾ ಬಟನ್, ಸ್ಪಷ್ಟ ಟ್ರಿಪ್ ಸೂಚಕ, ಹಸ್ತಚಾಲಿತ ಅಥವಾ ಸ್ವಯಂಚಾಲಿತ ಮರುಹೊಂದಿಸುವ ಆಯ್ಕೆ ಮತ್ತು ಅನಧಿಕೃತ ಹೊಂದಾಣಿಕೆಗಳನ್ನು ತಡೆಯಲು ಸೀಲ್ ಮಾಡಬಹುದಾದ ಕವರ್ ಅನ್ನು ಒಳಗೊಂಡಿದೆ. ಸಾಬೀತಾದ ಬೈಮೆಟಾಲಿಕ್ ಥರ್ಮಲ್ ತಂತ್ರಜ್ಞಾನದ ಮೇಲೆ ನಿರ್ಮಿಸಲಾಗಿದೆ ಮತ್ತು IEC 60947-4-1 ಗೆ ಅನುಗುಣವಾಗಿ, CDADA JR28 ವಿಶ್ವಾದ್ಯಂತ ಬೇಡಿಕೆಯ ಪರಿಸರದಲ್ಲಿ ವಿಶ್ವಾಸಾರ್ಹ, ನಿರ್ವಹಣೆ-ಸ್ನೇಹಿ ಮೋಟಾರ್ ರಕ್ಷಣೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ.

ಪ್ರಮುಖ ವಿಶೇಷಣಗಳು

ಸರಣಿ: JR28 ಥರ್ಮಲ್ ಓವರ್ಲೋಡ್ ರಿಲೇ

ಬ್ರ್ಯಾಂಡ್: CDADA | ತಯಾರಕ: ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್ CO., LTD

ಹೊಂದಾಣಿಕೆ: D9, D12, D18 … D150 ಕಾಂಟಕ್ಟರ್‌ಗಳವರೆಗೆ (LC1-D/F ಸರಣಿ) ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ

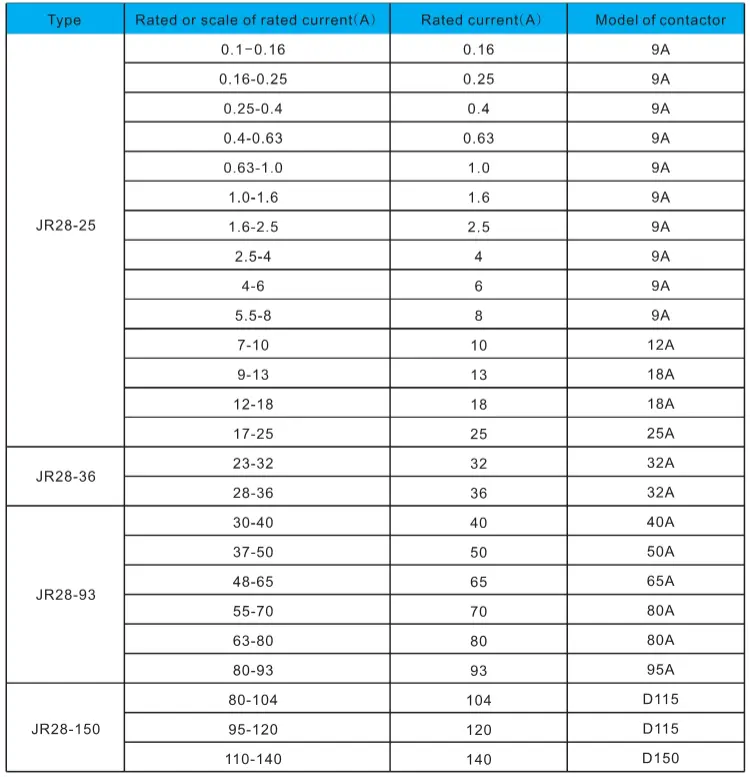

ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಸ್ತುತ ಶ್ರೇಣಿ: 0.1A - 140A (ಬಹು ಮಾದರಿಗಳು: JR28-25, JR28-36, JR28-93, JR28-150, ಇತ್ಯಾದಿ.)

ಧ್ರುವಗಳು: 3-ಪೋಲ್ (ಅಸಮತೋಲನಕ್ಕಾಗಿ ಎಲ್ಲಾ ಹಂತಗಳನ್ನು ಮೇಲ್ವಿಚಾರಣೆ ಮಾಡುತ್ತದೆ)

ರಕ್ಷಣೆಯ ಕಾರ್ಯಗಳು:

★ ಥರ್ಮಲ್ ಓವರ್ಲೋಡ್

★ ಹಂತದ ವೈಫಲ್ಯ ಪತ್ತೆ

★ ದೀರ್ಘ ಪ್ರಾರಂಭದ ಸಮಯದ ಮೇಲ್ವಿಚಾರಣೆ

★ ರೋಟರ್ ಸ್ಟಾಲ್ ರಕ್ಷಣೆ

ಮರುಹೊಂದಿಸುವ ಮೋಡ್: ಹಸ್ತಚಾಲಿತ ಅಥವಾ ಸ್ವಯಂಚಾಲಿತ (ಸೆಲೆಕ್ಟರ್ ಸ್ವಿಚ್ ಮೂಲಕ)

ಪರೀಕ್ಷಾ ಬಟನ್: ಟ್ರಿಪ್ ಅನ್ನು ಅನುಕರಿಸುತ್ತದೆ-NO ಮತ್ತು NC ಸಹಾಯಕ ಸಂಪರ್ಕಗಳನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ

ಸ್ಟಾಪ್ ಬಟನ್: NC ಸಂಪರ್ಕವನ್ನು ಮಾತ್ರ ತೆರೆಯುತ್ತದೆ (ತುರ್ತು ಸಂಕೇತಕ್ಕಾಗಿ)

ಟ್ರಿಪ್ ಇಂಡಿಕೇಟರ್: ವಿಷುಯಲ್ ಫ್ಲ್ಯಾಗ್ ಟ್ರಿಪ್ಡ್ ಸ್ಥಿತಿಯನ್ನು ತೋರಿಸುತ್ತದೆ

ಸೆಟ್ಟಿಂಗ್ ಲಾಕ್: ಟ್ಯಾಂಪರ್ ಪ್ರೂಫ್ ಕಾರ್ಯಾಚರಣೆಗಾಗಿ ಕವರ್ ಅನ್ನು ಮುಚ್ಚಬಹುದು

ಸಹಾಯಕ ಸಂಪರ್ಕಗಳು: ಪ್ರಮಾಣಿತ 1NO + 1NC (ಅಲಾರಮ್‌ಗಳು, PLC ಪ್ರತಿಕ್ರಿಯೆ ಅಥವಾ ಇಂಟರ್‌ಲಾಕ್‌ಗಳಿಗಾಗಿ)

ಆರೋಹಿಸುವಾಗ: ಸ್ನ್ಯಾಪ್-ಆನ್ ವಿನ್ಯಾಸವನ್ನು ನೇರವಾಗಿ ಹೊಂದಾಣಿಕೆಯ CDADA ಸಂಪರ್ಕದಾರರ ಮೇಲೆ

ಪ್ರಮಾಣೀಕರಣ: IEC/EN 60947-4-1 (CE ದಸ್ತಾವೇಜನ್ನು ಲಭ್ಯವಿದೆ)

CDADA JR28 ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇ ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

★  ವಿಶಾಲ ಪ್ರಸ್ತುತ ವ್ಯಾಪ್ತಿ

0.1A ನಿಂದ 140A ವರೆಗೆ—ಭಾಗಶಃ HP ಮೋಟಾರ್‌ಗಳಿಂದ 110kW+ ಕೈಗಾರಿಕಾ ಡ್ರೈವ್‌ಗಳವರೆಗೆ ಎಲ್ಲವನ್ನೂ ಬೆಂಬಲಿಸುತ್ತದೆ.

★ ಡಿ-ಸರಣಿ ಸಂಪರ್ಕಗಳೊಂದಿಗೆ ಸಂಪೂರ್ಣ ಹೊಂದಾಣಿಕೆ

D150 ಮೂಲಕ D9 ಅನ್ನು ಹೊಂದಿಸಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ - ಪರಿಪೂರ್ಣ ಯಾಂತ್ರಿಕ ಮತ್ತು ಉಷ್ಣ ಸಮನ್ವಯವನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ.

★ ಸುಧಾರಿತ ರೋಗನಿರ್ಣಯದ ವೈಶಿಷ್ಟ್ಯಗಳು

★ TEST ಬಟನ್ ವಿದ್ಯುತ್ ಅಡಚಣೆಯಿಲ್ಲದೆ ನಿಯಂತ್ರಣ ವೈರಿಂಗ್ ಅನ್ನು ಪರಿಶೀಲಿಸುತ್ತದೆ

★ STOP ಬಟನ್ ಬಾಹ್ಯ ಸಿಗ್ನಲಿಂಗ್ ಅನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ

★ ಟ್ರಿಪ್ ಸೂಚಕವು ದೋಷನಿವಾರಣೆಯನ್ನು ವೇಗಗೊಳಿಸುತ್ತದೆ

★ ಕೈಗಾರಿಕಾ ದರ್ಜೆಯ ವಿಶ್ವಾಸಾರ್ಹತೆ

ನಿಜವಾದ ಬೈಮೆಟಾಲಿಕ್ ಥರ್ಮಲ್ ಮೆಕ್ಯಾನಿಸಂ (ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಅಲ್ಲ)-ಇಎಂಐ, ವೋಲ್ಟೇಜ್ ಸ್ಪೈಕ್‌ಗಳು ಮತ್ತು ಸಾಫ್ಟ್‌ವೇರ್ ದೋಷಗಳಿಗೆ ಪ್ರತಿರಕ್ಷೆ.

★ ಸುರಕ್ಷತೆ ಮತ್ತು ಅನುಸರಣೆ ಸಿದ್ಧವಾಗಿದೆ

ಮುಚ್ಚಬಹುದಾದ ಕವರ್ ISO, CE, ಮತ್ತು ಲಾಕ್ ಮಾಡಲಾದ ಸೆಟ್ಟಿಂಗ್‌ಗಳಿಗಾಗಿ ಫ್ಯಾಕ್ಟರಿ ಆಡಿಟ್ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ.

★ ವೆಚ್ಚ-ಪರಿಣಾಮಕಾರಿ ರಕ್ಷಣೆ

ಮೋಟಾರು ಭಸ್ಮವಾಗುವುದನ್ನು ತಡೆಯುತ್ತದೆ, ಅಲಭ್ಯತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಸಲಕರಣೆಗಳ ಜೀವಿತಾವಧಿಯನ್ನು ವಿಸ್ತರಿಸುತ್ತದೆ-ಒಇಎಮ್‌ಗಳು ಮತ್ತು ಸಿಸ್ಟಮ್ ಇಂಟಿಗ್ರೇಟರ್‌ಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.

★ ಉತ್ಪನ್ನದ ಪ್ರಕಾರ ಪ್ಯಾಕಿಂಗ್ ವಿವರಗಳು ಬದಲಾಗುತ್ತವೆ. ನಾವು ಈ ಮಾಹಿತಿಯನ್ನು ನಮ್ಮ ಉಲ್ಲೇಖಗಳು ಮತ್ತು ಪ್ಯಾಕಿಂಗ್ ಪಟ್ಟಿಗಳಲ್ಲಿ ಒದಗಿಸುತ್ತೇವೆ. ಸ್ಟ್ಯಾಂಡರ್ಡ್ ರಫ್ತು ಪೆಟ್ಟಿಗೆಗಳನ್ನು ಅತ್ಯುತ್ತಮವಾದ ಪ್ಯಾಲೆಟೈಸೇಶನ್ ಮತ್ತು ಕಂಟೇನರ್ ಲೋಡಿಂಗ್ಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ.

ವಿಶಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

★ ಮೋಟಾರ್ ಸ್ಟಾರ್ಟರ್ ಅಸೆಂಬ್ಲಿಗಳು: ಪಂಪ್‌ಗಳು, ಫ್ಯಾನ್‌ಗಳು, ಕನ್ವೇಯರ್‌ಗಳಿಗೆ ಸಂಪರ್ಕಕಾರರೊಂದಿಗೆ ಜೋಡಿಸಲಾಗಿದೆ

★ HVAC ವ್ಯವಸ್ಥೆಗಳು: ಚಿಲ್ಲರ್‌ಗಳು, ಕೂಲಿಂಗ್ ಟವರ್‌ಗಳು, ಏರ್ ಹ್ಯಾಂಡ್ಲರ್‌ಗಳು

★ ನೀರು ಮತ್ತು ತ್ಯಾಜ್ಯ ನೀರು: ಸಬ್ಮರ್ಸಿಬಲ್ ಮತ್ತು ಕೇಂದ್ರಾಪಗಾಮಿ ಪಂಪ್‌ಗಳು

★ ತಯಾರಿಕೆ: ಮಿಕ್ಸರ್‌ಗಳು, ಎಕ್ಸ್‌ಟ್ರೂಡರ್‌ಗಳು, ಪ್ಯಾಕೇಜಿಂಗ್ ಲೈನ್‌ಗಳು

★ ಗಣಿಗಾರಿಕೆ ಮತ್ತು ನಿರ್ಮಾಣ: ಕ್ರಷರ್‌ಗಳು, ಹೋಸ್ಟ್‌ಗಳು, ವಾತಾಯನ ಅಭಿಮಾನಿಗಳು

ಪದೇ ಪದೇ ಕೇಳಲಾಗುವ ಪ್ರಶ್ನೆಗಳು

Q1: JR28 ಮತ್ತು LRD ಸರಣಿಗಳ ನಡುವಿನ ವ್ಯತ್ಯಾಸವೇನು?

A1: ಇವೆರಡೂ CDADA ಯಿಂದ ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇಗಳಾಗಿವೆ. JR28 ಸರಣಿಯು ಹೆಚ್ಚಿನ ಪ್ರವಾಹಗಳನ್ನು (140A ವರೆಗೆ) ಬೆಂಬಲಿಸುತ್ತದೆ ಮತ್ತು ದೊಡ್ಡ ಸಂಪರ್ಕಕಾರರಿಗಾಗಿ (D150 ವರೆಗೆ) ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ, ಆದರೆ LRD ಸಾಮಾನ್ಯವಾಗಿ ಕಡಿಮೆ ಶ್ರೇಣಿಗಳನ್ನು (～104A ವರೆಗೆ) ಒಳಗೊಳ್ಳುತ್ತದೆ. ಕ್ರಿಯಾತ್ಮಕವಾಗಿ, ಅವುಗಳು ಒಂದೇ ರೀತಿಯ ರಕ್ಷಣೆಯನ್ನು ನೀಡುತ್ತವೆ-ಆದರೆ JR28 ಭಾರೀ-ಕಾರ್ಯನಿರ್ವಹಣೆಯ ಕೈಗಾರಿಕಾ ಬಳಕೆಗೆ ಹೊಂದುವಂತೆ ಮಾಡಲಾಗಿದೆ.

Q2: ನಾನು JR28 ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇ ಅನ್ನು ಸಿಡಿಎಡಿಎ ಅಲ್ಲದ ಸಂಪರ್ಕಕಾರರೊಂದಿಗೆ ಬಳಸಬಹುದೇ?

A2: ಕೆಲವು ಸಂದರ್ಭಗಳಲ್ಲಿ ಸಾಧ್ಯವಾದಾಗ, ಅತ್ಯುತ್ತಮ ಕಾರ್ಯಕ್ಷಮತೆ ಮತ್ತು ಖಾತರಿ ಬೆಂಬಲವು CDADA D- ಸರಣಿಯ ಕಾಂಟಕ್ಟರ್‌ಗಳೊಂದಿಗೆ (D9-D150) ಜೋಡಿಸುವ ಅಗತ್ಯವಿದೆ. ಯಾಂತ್ರಿಕ ಫಿಟ್, ಶಾಖದ ಹರಡುವಿಕೆ ಮತ್ತು ಸಮನ್ವಯ ವಕ್ರಾಕೃತಿಗಳನ್ನು ವ್ಯವಸ್ಥೆಯಾಗಿ ಮೌಲ್ಯೀಕರಿಸಲಾಗಿದೆ.

Q3: JR28 ನಲ್ಲಿ ಹಂತದ ವೈಫಲ್ಯ ರಕ್ಷಣೆ ಹೇಗೆ ಕೆಲಸ ಮಾಡುತ್ತದೆ?

A3: ಒಂದು ಹಂತವು ಕಳೆದುಹೋದರೆ, ಉಳಿದ ಎರಡು ವಾಹಕಗಳು ಅಸಮತೋಲಿತ ಪ್ರವಾಹವನ್ನು ಸಾಗಿಸುತ್ತವೆ, ಬೈಮೆಟಾಲಿಕ್ ಪಟ್ಟಿಗಳಲ್ಲಿ ಅಸಮಪಾರ್ಶ್ವದ ತಾಪನವನ್ನು ಉಂಟುಮಾಡುತ್ತವೆ. JR28 ಈ ಅಸಮತೋಲನವನ್ನು ಪತ್ತೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಸಾಮಾನ್ಯ ಓವರ್‌ಲೋಡ್‌ಗಿಂತ ವೇಗವಾಗಿ ಚಲಿಸುತ್ತದೆ, ಮೋಟಾರ್ ವಿಂಡಿಂಗ್ ಹಾನಿಯನ್ನು ತಡೆಯುತ್ತದೆ.

Q4: ಸ್ವಯಂ ಮರುಹೊಂದಿಸುವುದಕ್ಕಿಂತ ಹಸ್ತಚಾಲಿತ ರೀಸೆಟ್ ಸುರಕ್ಷಿತವೇ?

A4: ಹೌದು-ನಿರ್ಣಾಯಕ ವ್ಯವಸ್ಥೆಗಳಿಗೆ. ಹಸ್ತಚಾಲಿತ ಮರುಹೊಂದಿಕೆಯು ಆಪರೇಟರ್ ಅನ್ನು ಮರುಪ್ರಾರಂಭಿಸುವ ಮೊದಲು ದೋಷವನ್ನು ಪರೀಕ್ಷಿಸಲು ಮತ್ತು ತೆರವುಗೊಳಿಸಲು ಒತ್ತಾಯಿಸುತ್ತದೆ. ಸ್ವಯಂ ಮರುಹೊಂದಿಸುವಿಕೆಯು ಗಮನವಿಲ್ಲದ ಅಥವಾ ದೂರಸ್ಥ ಸಾಧನಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ, ಅಲ್ಲಿ ನಿರಂತರತೆಗೆ ಆದ್ಯತೆ ನೀಡಲಾಗುತ್ತದೆ (ಉದಾಹರಣೆಗೆ, ಕೂಲಿಂಗ್ ಪಂಪ್‌ಗಳು).

Q5: ಜಾಗತಿಕ ಬ್ರ್ಯಾಂಡ್‌ಗಳ ಮೇಲೆ CDADA JR28 ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

A5: CDADA ಕೊಡುಗೆಗಳು:

● ಹೆಚ್ಚಿನ ನಿಖರತೆಯೊಂದಿಗೆ ನಿಜವಾದ ಥರ್ಮಲ್ ಡಿಫರೆನ್ಷಿಯಲ್ ಯಾಂತ್ರಿಕತೆ

● D9–D150 ಕಾಂಟ್ಯಾಕ್ಟರ್‌ಗಳೊಂದಿಗೆ ಸಂಪೂರ್ಣ ಹೊಂದಾಣಿಕೆ-ಪ್ಲಗ್ ಮತ್ತು ಪ್ಲೇ ವಿಶ್ವಾಸಾರ್ಹತೆ

● ಒಂದು ಕಾಂಪ್ಯಾಕ್ಟ್ ಯೂನಿಟ್‌ನಲ್ಲಿ ಕಾರ್ಯಗಳನ್ನು ಪರೀಕ್ಷಿಸಿ, ನಿಲ್ಲಿಸಿ, ಮರುಹೊಂದಿಸಿ ಮತ್ತು ಸೀಲ್ ಮಾಡಿ

● ಸಿಇ-ಕಂಪ್ಲೈಂಟ್ ಗುಣಮಟ್ಟದೊಂದಿಗೆ ಸ್ಪರ್ಧಾತ್ಮಕ ಬೆಲೆ

● ಜಾಗತಿಕ ಗ್ರಾಹಕರಿಗೆ ವೇಗದ ತಾಂತ್ರಿಕ ಬೆಂಬಲ ಮತ್ತು ಇಂಗ್ಲಿಷ್ ದಾಖಲಾತಿ
