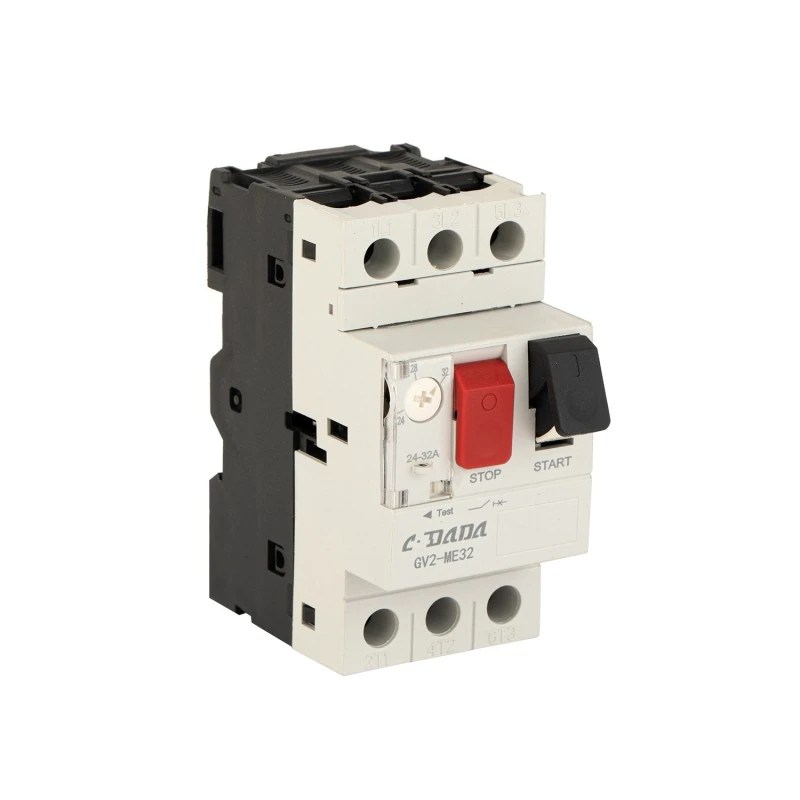

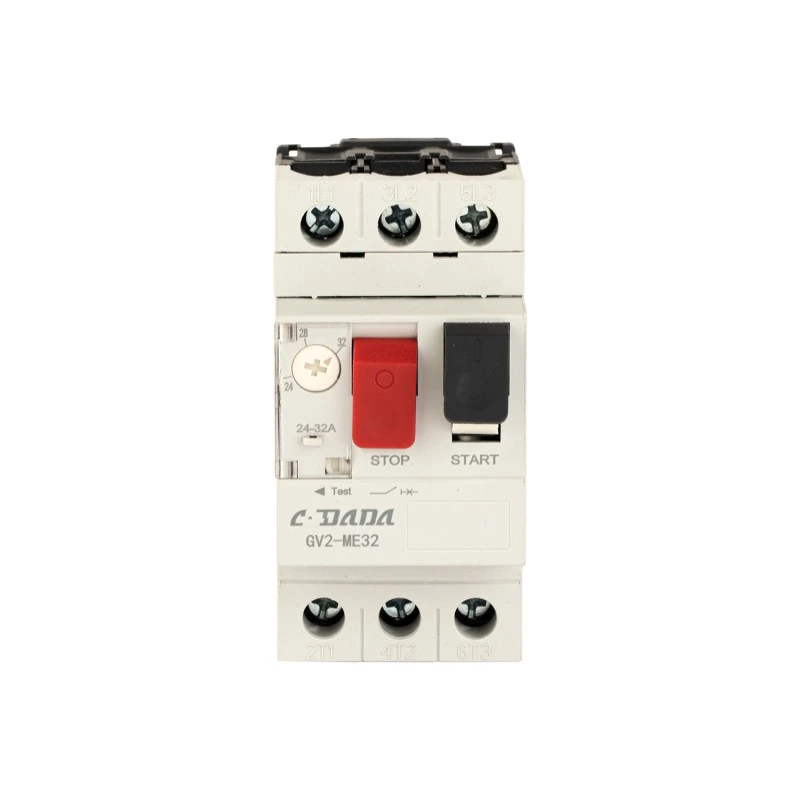

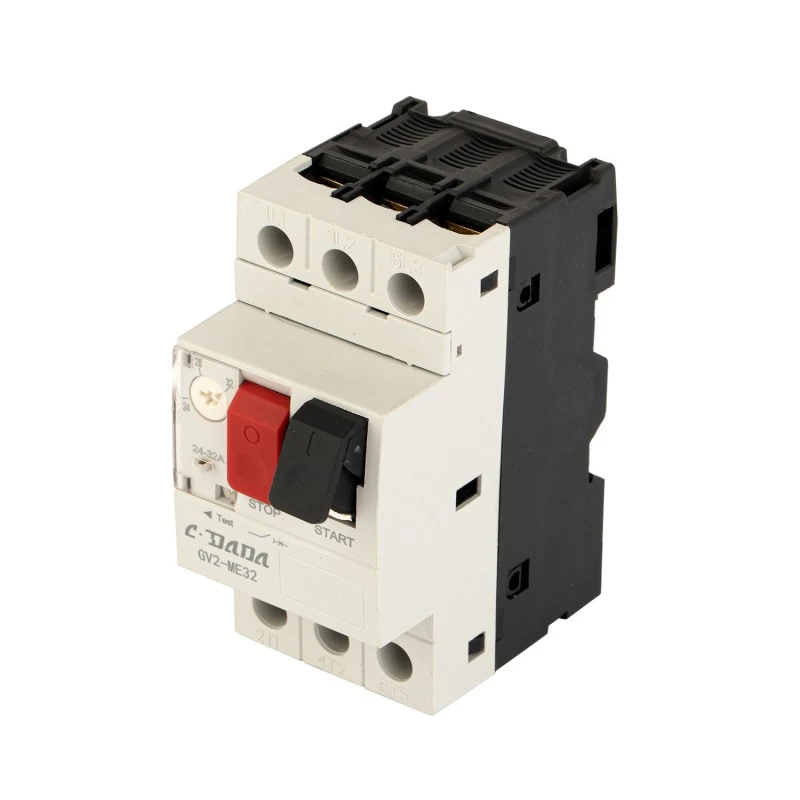

GV2 2P ಮೋಟಾರ್ ಪ್ರೊಟೆಕ್ಷನ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

CDADA GV2 2P ಮೋಟಾರ್ ಪ್ರೊಟೆಕ್ಷನ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ (MPCB) ಯೊಂದಿಗೆ ಮೋಟಾರು ರಕ್ಷಣೆಯನ್ನು ಸರಳಗೊಳಿಸಿ, ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್ CO., LTD ಇಂಜಿನಿಯರಿಂಗ್ ಮಾಡಲಾದ ಹೆಚ್ಚಿನ ನಿಖರವಾದ, ಕಾಂಪ್ಯಾಕ್ಟ್ ಪರಿಹಾರವಾಗಿದೆ. ಮುಂದಿನ ಪೀಳಿಗೆಯ ತಂತ್ರಜ್ಞಾನ ವೇದಿಕೆ ಮತ್ತು ಸಂಪೂರ್ಣ ಸ್ವಯಂಚಾಲಿತ ಉತ್ಪಾದನೆಯನ್ನು ಬಳಸುವುದು. ಏಕ-ಹಂತ ಅಥವಾ ಎರಡು-ಹಂತದ ಮೋಟಾರ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಿಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ, GV2 2P ಓವರ್‌ಲೋಡ್, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್, ಹಂತ-ನಷ್ಟ (ಸೆಟ್‌ಗಳಲ್ಲಿ ಬಳಸಿದಾಗ 3-ಹಂತದ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ) ಮತ್ತು ಒಂದು DIN-ರೈಲ್ ಮೌಂಟೆಡ್ ಸಾಧನದಲ್ಲಿ ಪ್ರತ್ಯೇಕ ಕಾರ್ಯಗಳನ್ನು ಸಂಯೋಜಿಸುತ್ತದೆ.

0.1A ರಿಂದ 32A ವರೆಗಿನ ಹೊಂದಾಣಿಕೆಯ ಸೆಟ್ಟಿಂಗ್ ಶ್ರೇಣಿಯೊಂದಿಗೆ, ಸುತ್ತುವರಿದ ತಾಪಮಾನ ವ್ಯತ್ಯಾಸಗಳಿಗೆ ಉಷ್ಣ ಪರಿಹಾರ ಮತ್ತು 690V ಯ ರೇಟ್ ಇನ್ಸುಲೇಶನ್ ವೋಲ್ಟೇಜ್, ಇದು ಪಂಪ್‌ಗಳು, ಫ್ಯಾನ್‌ಗಳು, ಕಂಪ್ರೆಸರ್‌ಗಳು, ಕನ್ವೇಯರ್‌ಗಳು ಮತ್ತು HVAC ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿನ ಸಣ್ಣ ಮೋಟಾರ್‌ಗಳಿಗೆ ವಿಶ್ವಾಸಾರ್ಹ ರಕ್ಷಣೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ. CE ಮಾನದಂಡಗಳಿಗೆ ಪ್ರಮಾಣೀಕರಿಸಲಾಗಿದೆ, 110,000 ಯಾಂತ್ರಿಕ ಮತ್ತು ವಿದ್ಯುತ್ ಕಾರ್ಯಾಚರಣೆಗಳನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ ಮತ್ತು ಸಹಾಯಕ ಸಂಪರ್ಕಗಳು, ಷಂಟ್ ಬಿಡುಗಡೆ ಮತ್ತು ಅಂಡರ್ವೋಲ್ಟೇಜ್ ಬಿಡುಗಡೆಯಂತಹ ಐಚ್ಛಿಕ ಪರಿಕರಗಳೊಂದಿಗೆ ಸಜ್ಜುಗೊಂಡಿದೆ, CDADA GV2 MPCB ಬಾಹ್ಯಾಕಾಶ-ಉಳಿತಾಯ 2-ಪೋಲ್ ಸ್ವರೂಪದಲ್ಲಿ ಕೈಗಾರಿಕಾ-ದರ್ಜೆಯ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ನೀಡುತ್ತದೆ.

ಪ್ರಮುಖ ವಿಶೇಷಣಗಳು

ಮಾದರಿ ಸರಣಿ: GV2 2P MPCB

ಬ್ರ್ಯಾಂಡ್: CDADA | ತಯಾರಕ: ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್ CO., LTD

ಪ್ರಮಾಣೀಕರಣ: CE

ಧ್ರುವಗಳು: 2P (ಏಕ-ಹಂತದ ಮೋಟಾರ್‌ಗಳಿಗೆ ಅಥವಾ 3-ಹಂತದ ರಕ್ಷಣೆಯ ಭಾಗವಾಗಿ ಸೂಕ್ತವಾಗಿದೆ)

ಪ್ರಸ್ತುತ ಶ್ರೇಣಿಯನ್ನು ಹೊಂದಿಸಲಾಗುತ್ತಿದೆ: 0.1A - 32A (ಡಯಲ್ ಮೂಲಕ ಹೊಂದಾಣಿಕೆ)

ಫ್ರೇಮ್ ರೇಟಿಂಗ್: 32A

ರೇಟ್ ಮಾಡಲಾದ ಆಪರೇಟಿಂಗ್ ವೋಲ್ಟೇಜ್: 690V AC

ರೇಟೆಡ್ ಇನ್ಸುಲೇಶನ್ ವೋಲ್ಟೇಜ್ (Ui): 690V

ಇಂಪಲ್ಸ್ ತಡೆದುಕೊಳ್ಳುವ ವೋಲ್ಟೇಜ್ (Uimp): 6000V

ಆಪರೇಟಿಂಗ್ ಆವರ್ತನ: 50/60Hz

ಟ್ರಿಪ್ ವರ್ಗ: 10A (ಸಾಮಾನ್ಯ-ಉದ್ದೇಶದ ಮೋಟಾರ್‌ಗಳಿಗೆ ಪ್ರಮಾಣಿತ)

ರಕ್ಷಣೆಯ ಕಾರ್ಯಗಳು:

★ ಥರ್ಮಲ್ ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆ

★ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ

★ ಹಂತ-ನಷ್ಟ ರಕ್ಷಣೆ* (*3-ಪೋಲ್ ಕಾನ್ಫಿಗರೇಶನ್ ಅಥವಾ ಸಂಘಟಿತ ಸೆಟ್‌ನಲ್ಲಿ ಬಳಸಿದಾಗ)

★  ಪ್ರತ್ಯೇಕ ಕ್ರಿಯೆ (ಗೋಚರ ವಿರಾಮ)

★ ಅಂತರ್ನಿರ್ಮಿತ ತಾಪಮಾನ ಪರಿಹಾರ

ಯಾಂತ್ರಿಕ ಜೀವನ: 110,000 ಕಾರ್ಯಾಚರಣೆಗಳು

ಎಲೆಕ್ಟ್ರಿಕಲ್ ಲೈಫ್ (AC-3, 400V): 110,000 ಕಾರ್ಯಾಚರಣೆಗಳು

ಬಿಗಿಗೊಳಿಸುವ ಟಾರ್ಕ್: 1.7 N·m

ಕಾರ್ಯಾಚರಣೆಯ ಪ್ರಕಾರ: ಸ್ಪಷ್ಟ ಪ್ರವಾಸ ಸೂಚಕದೊಂದಿಗೆ ಪುಶ್-ಬಟನ್ ಆನ್/ಆಫ್

ಆರೋಹಿಸುವಾಗ: 35mm DIN ರೈಲು

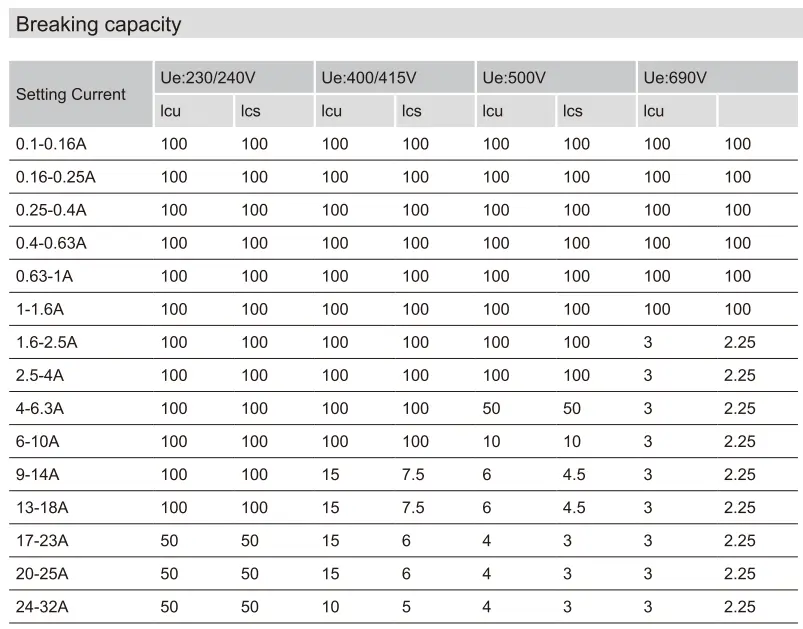

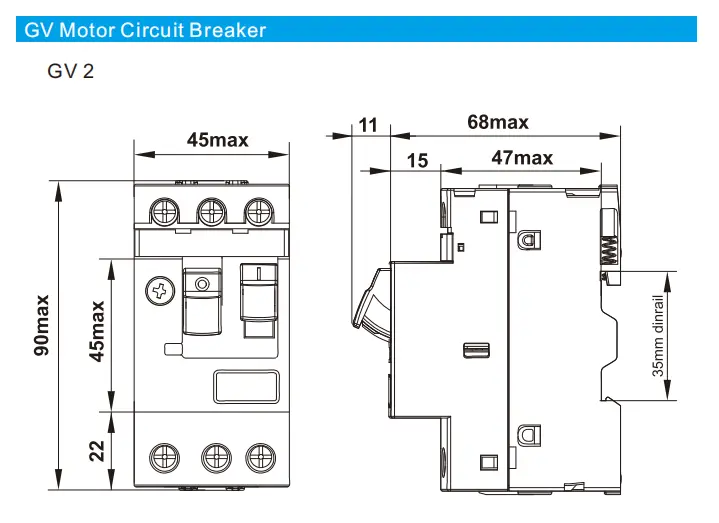

ತಾಂತ್ರಿಕ ಡೇಟಾ ಶೀಟ್

CDADA GV2 2P ಮೋಟಾರ್ ಪ್ರೊಟೆಕ್ಷನ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

★ ಆಲ್ ಇನ್ ಒನ್ ಮೋಟಾರ್ ರಕ್ಷಣೆ

ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ + ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇ + ಐಸೊಲೇಟರ್ ಅನ್ನು ಸಂಯೋಜಿಸುತ್ತದೆ - ಪ್ರತ್ಯೇಕ ಘಟಕಗಳ ಅಗತ್ಯವನ್ನು ನಿವಾರಿಸುತ್ತದೆ.

★ ನಿಖರತೆ ಮತ್ತು ಸ್ಥಿರತೆ

ತಾಪಮಾನ-ಪರಿಹಾರ ಯಾಂತ್ರಿಕತೆಯು ಸುತ್ತುವರಿದ ಬದಲಾವಣೆಗಳನ್ನು ಲೆಕ್ಕಿಸದೆ ಸ್ಥಿರವಾದ ಟ್ರಿಪ್ಪಿಂಗ್ ಅನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ (ಉದಾಹರಣೆಗೆ, ಬಿಸಿ ಕಾರ್ಯಾಗಾರಗಳು ಅಥವಾ ಶೀತ ನೆಲಮಾಳಿಗೆಗಳು).

★ ಹೆಚ್ಚಿನ ಬಾಳಿಕೆ

110,000 ಯಾಂತ್ರಿಕ/ವಿದ್ಯುತ್ ಚಕ್ರಗಳು-ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆಯಲ್ಲಿ ಅನೇಕ ಸ್ಪರ್ಧಿಗಳನ್ನು ಮೀರಿಸುತ್ತದೆ.

★ ಸ್ಪೇಸ್-ಉಳಿತಾಯ 2P ವಿನ್ಯಾಸ

ಪ್ಯಾನಲ್ ರಿಯಲ್ ಎಸ್ಟೇಟ್ ಸೀಮಿತವಾಗಿರುವ ಕಾಂಪ್ಯಾಕ್ಟ್ ನಿಯಂತ್ರಣ ಫಲಕಗಳು, OEM ಯಂತ್ರೋಪಕರಣಗಳು ಮತ್ತು ರೆಟ್ರೋಫಿಟ್ ಯೋಜನೆಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.

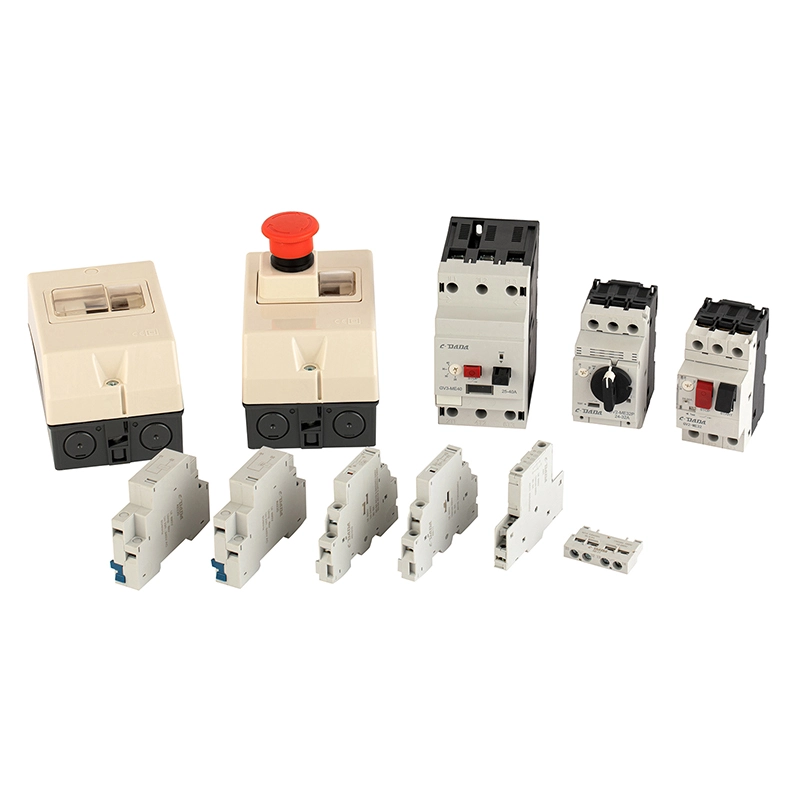

★ ಪೂರ್ಣ ಪರಿಕರ ಪರಿಸರ ವ್ಯವಸ್ಥೆ

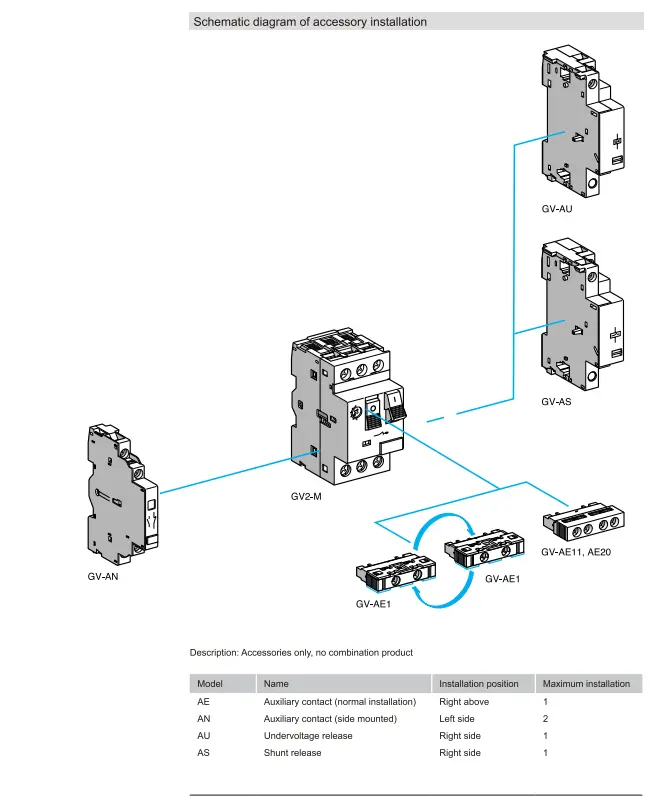

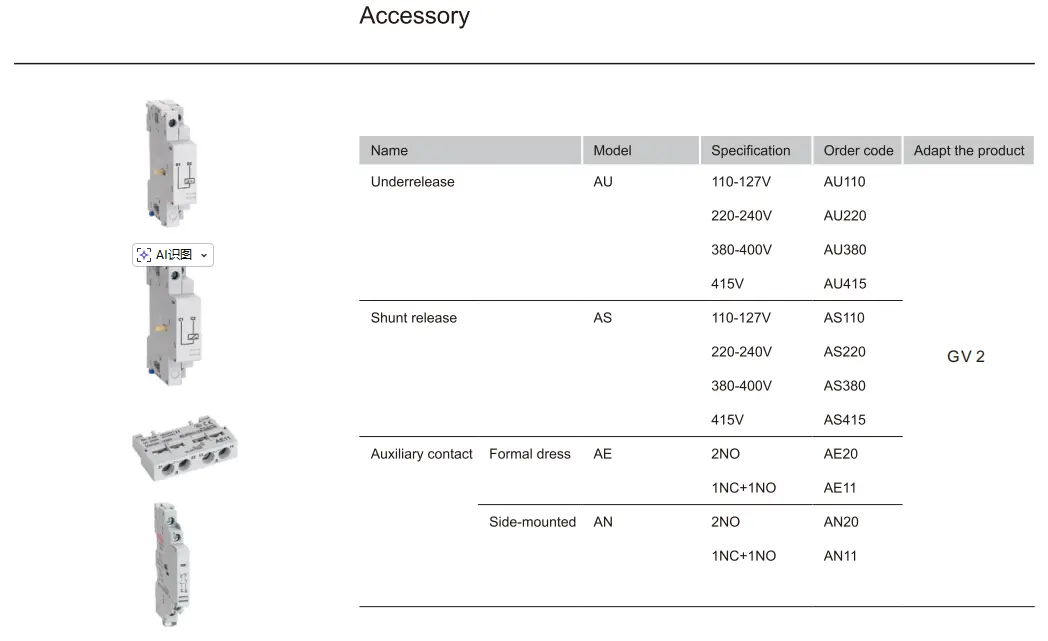

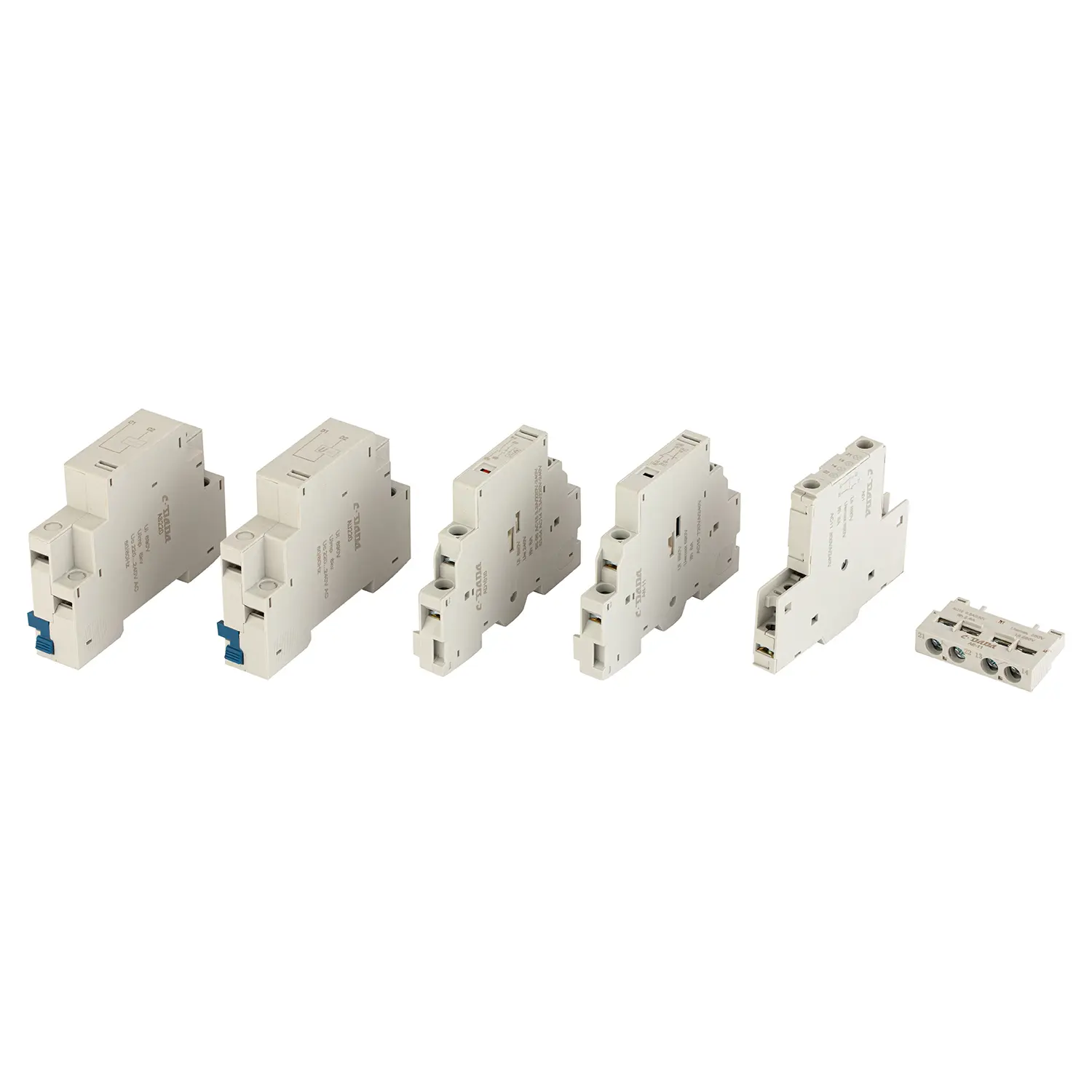

AE (ಮುಂಭಾಗದ ಸಹಾಯಕ), AN (ಸೈಡ್ ಆಕ್ಸಿಲಿಯರಿ), AU (ಅಂಡರ್ವೋಲ್ಟೇಜ್ ಬಿಡುಗಡೆ), AS (ಷಂಟ್ ಟ್ರಿಪ್) - ರಿಮೋಟ್ ಸಿಗ್ನಲಿಂಗ್, ಸ್ವಯಂ-ಸ್ಥಗಿತಗೊಳಿಸುವಿಕೆ ಅಥವಾ PLC ಏಕೀಕರಣವನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ.

★  ಜಾಗತಿಕ ಅನುಸರಣೆ

CE 690V ರೇಟಿಂಗ್‌ನೊಂದಿಗೆ ಪ್ರಮಾಣೀಕರಿಸಲ್ಪಟ್ಟಿದೆ-ಯುರೋಪಿಯನ್, ಏಷ್ಯನ್, ಆಫ್ರಿಕನ್ ಮತ್ತು ಲ್ಯಾಟಿನ್ ಅಮೇರಿಕನ್ ಮಾರುಕಟ್ಟೆಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.

★ ಸ್ವಯಂಚಾಲಿತ ಉತ್ಪಾದನಾ ಉಪಕರಣಗಳು, ಪ್ರಮಾಣಿತ ಕಾರ್ಯಾಚರಣಾ ಕಾರ್ಯವಿಧಾನಗಳು, ಕಠಿಣ ಒಳಬರುವ ವಸ್ತು ತಪಾಸಣೆ, ಪ್ರಕ್ರಿಯೆಯಲ್ಲಿನ ಪರೀಕ್ಷೆ ಮತ್ತು ನಿರ್ಣಾಯಕ ನಿಯತಾಂಕಗಳಿಗಾಗಿ ಅಂತಿಮ 100% ಕ್ರಿಯಾತ್ಮಕ ಪರೀಕ್ಷೆಯ ಮೂಲಕ ಸ್ಥಿರತೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲಾಗುತ್ತದೆ.

ವಿಶಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

ಏಕ-ಹಂತದ ಮೋಟಾರ್‌ಗಳು: ಪಂಪ್‌ಗಳು, ಗ್ಯಾರೇಜ್ ಬಾಗಿಲು ತೆರೆಯುವವರು, ಸಣ್ಣ ಕಂಪ್ರೆಸರ್‌ಗಳು

OEM ಯಂತ್ರೋಪಕರಣಗಳು: ಪ್ಯಾಕೇಜಿಂಗ್ ಯಂತ್ರಗಳು, ಆಹಾರ ಸಂಸ್ಕರಣಾ ಉಪಕರಣಗಳು

HVAC ವ್ಯವಸ್ಥೆಗಳು: ಫ್ಯಾನ್ ಕಾಯಿಲ್ ಘಟಕಗಳು, ಸಣ್ಣ ಚಿಲ್ಲರ್‌ಗಳು

ಕಟ್ಟಡ ಆಟೊಮೇಷನ್: ಎಲಿವೇಟರ್ ಸಹಾಯಕಗಳು, ವಾತಾಯನ ನಿಯಂತ್ರಣಗಳು

ರೆಟ್ರೋಫಿಟ್ ಯೋಜನೆಗಳು: ಇಂಟಿಗ್ರೇಟೆಡ್ MPCB ನೊಂದಿಗೆ ಫ್ಯೂಸ್ಗಳು + ಥರ್ಮಲ್ ರಿಲೇಗಳನ್ನು ಬದಲಾಯಿಸುವುದು

ಪದೇ ಪದೇ ಕೇಳಲಾಗುವ ಪ್ರಶ್ನೆಗಳು

Q1: MPCB ಮತ್ತು ಪ್ರಮಾಣಿತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ನಡುವಿನ ವ್ಯತ್ಯಾಸವೇನು?

A1: GV2 ನಂತಹ ಮೋಟಾರ್ ಪ್ರೊಟೆಕ್ಷನ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ (MPCB) ಒದಗಿಸುತ್ತದೆ:

● ಹೊಂದಾಣಿಕೆ ಮಾಡಬಹುದಾದ ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಕ್ಷಣೆ (ಮೋಟಾರ್ FLC ಗೆ ಹೊಂದಿಕೆಯಾಗುತ್ತದೆ)

● ಮ್ಯಾಗ್ನೆಟಿಕ್ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ

● ಹಂತ-ನಷ್ಟ ಪತ್ತೆ (3P ಆವೃತ್ತಿಗಳಲ್ಲಿ)

● ಪ್ರತ್ಯೇಕತೆಯ ಕಾರ್ಯ

→ ಸ್ಟ್ಯಾಂಡರ್ಡ್ MCB ಗಳು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಸ್ಥಿರ ಓವರ್‌ಲೋಡ್ ರಕ್ಷಣೆಯನ್ನು ಮಾತ್ರ ನೀಡುತ್ತವೆ-ಮೋಟಾರ್-ಆಪ್ಟಿಮೈಸ್ ಮಾಡಿಲ್ಲ.

Q2: 2P GV2 3-ಹಂತದ ಮೋಟರ್ ಅನ್ನು ರಕ್ಷಿಸಬಹುದೇ?

A2: ಒಬ್ಬನೇ ಅಲ್ಲ. 3-ಹಂತದ ಮೋಟರ್‌ಗಳಿಗಾಗಿ, ನಿಮಗೆ ಮೂರು GV2 ಘಟಕಗಳು (ಪ್ರತಿ ಹಂತಕ್ಕೆ ಒಂದು) ಒಟ್ಟಿಗೆ ಸಂಯೋಜಿಸುವ ಅಗತ್ಯವಿದೆ ಅಥವಾ 3P MPCB ಅನ್ನು ಬಳಸಿ. ಆದಾಗ್ಯೂ, 2P GV2 ಏಕ-ಹಂತದ ಮೋಟಾರ್‌ಗಳು ಅಥವಾ ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್‌ಗಳಿಗೆ ಪರಿಪೂರ್ಣವಾಗಿದೆ.

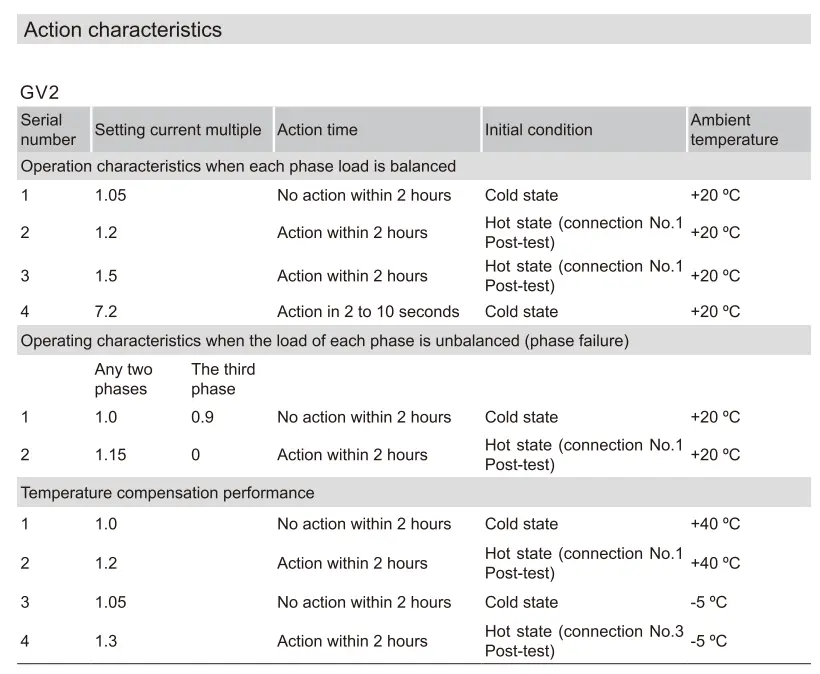

Q3: "ಟ್ರಿಪ್ ಕ್ಲಾಸ್ 10A" ಎಂದರೆ ಏನು?

A3: ಓವರ್‌ಲೋಡ್‌ನಲ್ಲಿ ಬ್ರೇಕರ್ ಎಷ್ಟು ವೇಗವಾಗಿ ಚಲಿಸುತ್ತದೆ ಎಂಬುದನ್ನು ಇದು ವಿವರಿಸುತ್ತದೆ. ವರ್ಗ 10A ಎಂದರೆ ಅದು 7.2× ಸೆಟ್ಟಿಂಗ್ ಕರೆಂಟ್‌ನಲ್ಲಿ 10 ಸೆಕೆಂಡ್‌ಗಳಲ್ಲಿ ಟ್ರಿಪ್ ಆಗುತ್ತದೆ-ಹೆಚ್ಚಿನ ಪ್ರಾರಂಭಿಕ ಟಾರ್ಕ್ ಇಲ್ಲದೆ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಅಳಿಲು-ಕೇಜ್ ಮೋಟಾರ್‌ಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.

Q4: ಇದು ನಿಜವಾಗಿಯೂ ತಾಪಮಾನವನ್ನು ಸರಿದೂಗಿಸುತ್ತದೆಯೇ?

A4: ಹೌದು! ಬೈಮೆಟಾಲಿಕ್ ಸ್ಟ್ರಿಪ್ ಅನ್ನು ಉಷ್ಣವಾಗಿ ಸರಿದೂಗಿಸಲಾಗುತ್ತದೆ, ಆದ್ದರಿಂದ 0 ° C ಗೋದಾಮಿನಲ್ಲಿ ಅಥವಾ 50 ° C ಆವರಣದಲ್ಲಿ ಸ್ಥಾಪಿಸಿದ್ದರೂ ಟ್ರಿಪ್ಪಿಂಗ್ ನಿಖರವಾಗಿ ಉಳಿಯುತ್ತದೆ.

Q5: ಇತರ ಬ್ರಾಂಡ್‌ಗಳಿಗಿಂತ CDADA GV2 ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

A5: CDADA ಕೊಡುಗೆಗಳು:

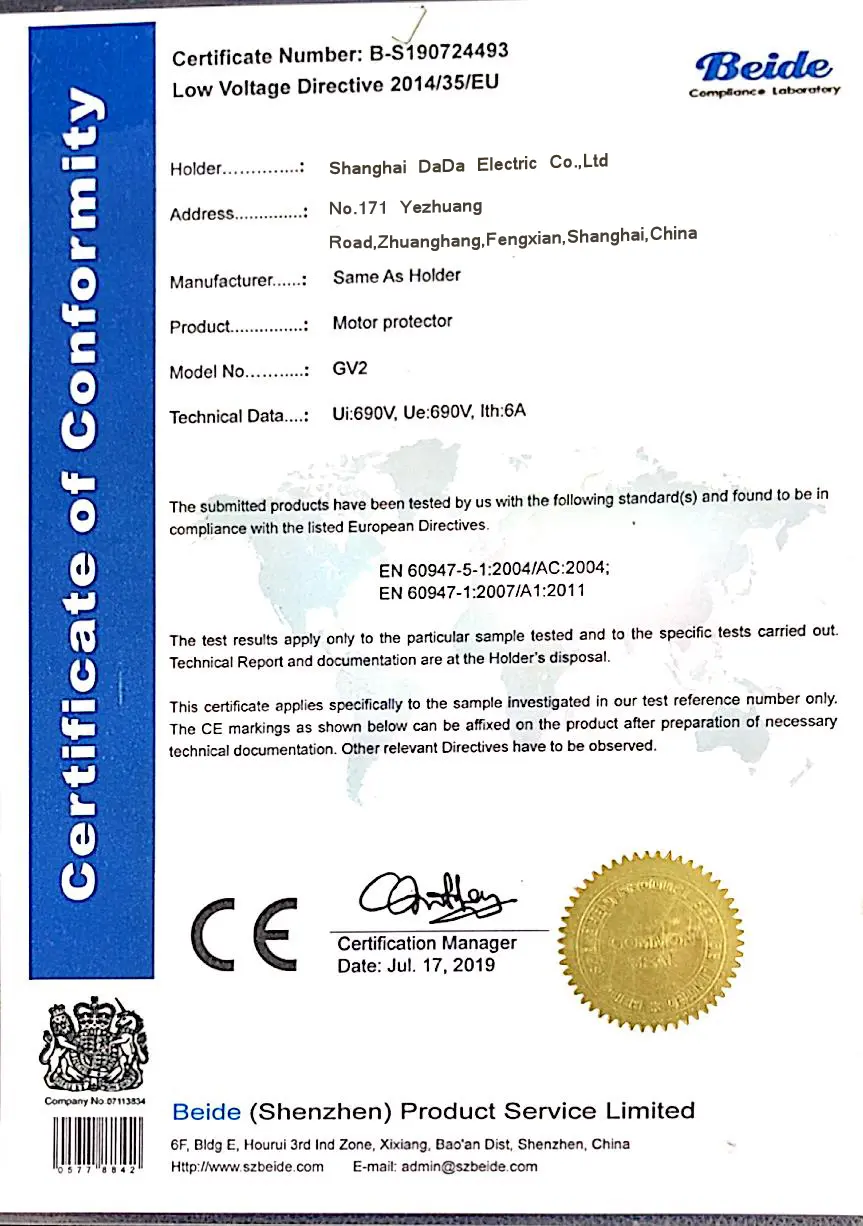

● ಪರೀಕ್ಷಾ ವರದಿಗಳೊಂದಿಗೆ ನಿಜವಾದ CE ಪ್ರಮಾಣೀಕರಣ

● ಸ್ವಯಂಚಾಲಿತ ಉತ್ಪಾದನೆ → ಸ್ಥಿರ ಗುಣಮಟ್ಟ ಮತ್ತು ಕಡಿಮೆ ದೋಷದ ದರ

● ಪೂರ್ಣ ಪರಿಕರ ಹೊಂದಾಣಿಕೆ (AE/AN/AU/AS)

● OEMಗಳು ಮತ್ತು ವಿತರಕರಿಗೆ ಸ್ಪರ್ಧಾತ್ಮಕ ಬೆಲೆ

● ಇಂಗ್ಲಿಷ್‌ನಲ್ಲಿ ವೇಗದ ತಾಂತ್ರಿಕ ಬೆಂಬಲ ಮತ್ತು ದಾಖಲಾತಿ
