ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ಗಳಿಗೆ ಪ್ರಾಯೋಗಿಕ ಮಾರ್ಗದರ್ಶಿ

ಎಂಸಿಸಿಬಿ ಎಂದರೇನು?

ಎಂಸಿಸಿಬಿ -ಮೊಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್- ಕಡಿಮೆ-ವೋಲ್ಟೇಜ್ ರಕ್ಷಣಾತ್ಮಕ ಸಾಧನವಾಗಿದ್ದು ಅದು ಓವರ್‌ಲೋಡ್ ಅಥವಾ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪರಿಸ್ಥಿತಿಗಳನ್ನು ಪತ್ತೆಹಚ್ಚಿದಾಗ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುತ್ತದೆ. ಫ್ಯೂಸ್ಗಿಂತ ಭಿನ್ನವಾಗಿ, ಪ್ರವಾಸದ ನಂತರ ಅದನ್ನು ಮರುಹೊಂದಿಸಬಹುದು ಮತ್ತು ಮರುಬಳಕೆ ಮಾಡಬಹುದು. ಮೊಲ್ಡ್ ಕೇಸ್ ಒಳಗೆ, ಥರ್ಮಲ್-ಮ್ಯಾಗ್ನೆಟಿಕ್ ಟ್ರಿಪ್ ಯಾಂತ್ರಿಕತೆಯು ಎರಡು ಕೆಲಸಗಳನ್ನು ನಿರ್ವಹಿಸುತ್ತದೆ: ಉಷ್ಣ ಅಂಶವು ನಿರಂತರ ಓವರ್ಲೋಡ್ಗೆ ಪ್ರತಿಕ್ರಿಯಿಸುತ್ತದೆ, ಆದರೆ ಕಾಂತೀಯ ಅಂಶವು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ದೋಷಗಳಿಗೆ ತಕ್ಷಣವೇ ಪ್ರತಿಕ್ರಿಯಿಸುತ್ತದೆ. ಫಲಿತಾಂಶವು ನಿಜವಾದ ವಿದ್ಯುತ್ ಲೋಡ್ಗಳು ವರ್ತಿಸುವ ರೀತಿಯಲ್ಲಿ ಹೊಂದಿಕೆಯಾಗುವ ರಕ್ಷಣೆಯಾಗಿದೆ.

MCCB ಅನ್ನು ಯಾವಾಗ ಆಯ್ಕೆಮಾಡಬೇಕು: ಮುಖ್ಯ ಒಳಬರುವ ಫೀಡರ್‌ಗಳು, ಮೂರು-ಹಂತದ ವಿತರಣಾ ಪ್ಯಾನೆಲ್‌ಗಳು, ದೊಡ್ಡ ಮೋಟಾರ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಅಥವಾ MCB ಅಡ್ಡಿಪಡಿಸಬಹುದಾದ ನಿರೀಕ್ಷಿತ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಕರೆಂಟ್ ಅನ್ನು ಮೀರುವ ಯಾವುದೇ ಬಿಂದು.

MCB ಸಾಕಷ್ಟು ಇದ್ದಾಗ: ಸಾಧಾರಣ ಲೋಡ್‌ಗಳು ಮತ್ತು ಕಡಿಮೆ ದೋಷ ಮಟ್ಟಗಳೊಂದಿಗೆ ಅಂತಿಮ ಉಪ-ಸರ್ಕ್ಯೂಟ್‌ಗಳು - ವಸತಿ ಬೋರ್ಡ್‌ಗಳು, ಲೈಟಿಂಗ್ ಮತ್ತು ಸಾಕೆಟ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು.

ಸರಿಯಾದ MCCB ಅನ್ನು ಹೇಗೆ ಆಯ್ಕೆ ಮಾಡುವುದು

ರೇಟೆಡ್ ಕರೆಂಟ್ (ಇನ್)

1. - ನಿರಂತರ ಲೋಡ್ ಅನ್ನು ಹೊಂದಿಸಿ, ಮತ್ತು ಮೋಟಾರ್ಗಳ ಆರಂಭಿಕ ಪ್ರವಾಹಗಳಿಗೆ ಹೆಡ್‌ರೂಮ್ ಅನ್ನು ಅನುಮತಿಸಿ.

ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ (ಐಸಿಯು / ಐಸಿಎಸ್)

2. — ಅನುಸ್ಥಾಪನಾ ಹಂತದಲ್ಲಿ ನಿರೀಕ್ಷಿತ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರವಾಹಕ್ಕಿಂತ ಹೆಚ್ಚಿನದಾಗಿರಬೇಕು. ಹೆಚ್ಚಿನ ದೋಷದ ಮಟ್ಟ, ನಿಮಗೆ ಅಗತ್ಯವಿರುವ Icu ಹೆಚ್ಚಿನದು.

ಧ್ರುವಗಳು

3. - ಮೂರು-ಹಂತದ ವ್ಯವಸ್ಥೆಗಳಿಗೆ 3P, 4P ಅಲ್ಲಿ ತಟಸ್ಥವು ಸಹ ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಬೇಕಾಗುತ್ತದೆ.

ವೋಲ್ಟೇಜ್ ರೇಟಿಂಗ್ಗಳು

4. - ಸಿಸ್ಟಮ್ ವಿರುದ್ಧ ರೇಟ್ ಮಾಡಲಾದ ಆಪರೇಷನಲ್ ವೋಲ್ಟೇಜ್ (Ue), ಇನ್ಸುಲೇಷನ್ ವೋಲ್ಟೇಜ್ (Ui) ಮತ್ತು ಇಂಪಲ್ಸ್ ತಡೆದುಕೊಳ್ಳುವ (Uimp) ಪರಿಶೀಲಿಸಿ.

ಮಾನದಂಡಗಳು ಮತ್ತು ಪ್ರಮಾಣೀಕರಣ

5. — IEC/EN 60947-2 ಅನುಸರಣೆ ಮತ್ತು CE ಗುರುತು ಅಂತಾರಾಷ್ಟ್ರೀಯ ಯೋಜನೆಗಳಿಗೆ ಬೇಸ್‌ಲೈನ್ ಆಗಿದೆ.

ಅಪ್ಲಿಕೇಶನ್

6. - ಮೋಟಾರ್ ರಕ್ಷಣೆ, ವಿದ್ಯುತ್ ವಿತರಣೆ ಮತ್ತು ಕೈಗಾರಿಕಾ ಸ್ಥಾಪನೆಗಳಿಗೆ ವಿಭಿನ್ನ ಫ್ರೇಮ್ ರೇಟಿಂಗ್‌ಗಳು ಮತ್ತು ಟ್ರಿಪ್ ಗುಣಲಕ್ಷಣಗಳು ಬೇಕಾಗಬಹುದು.

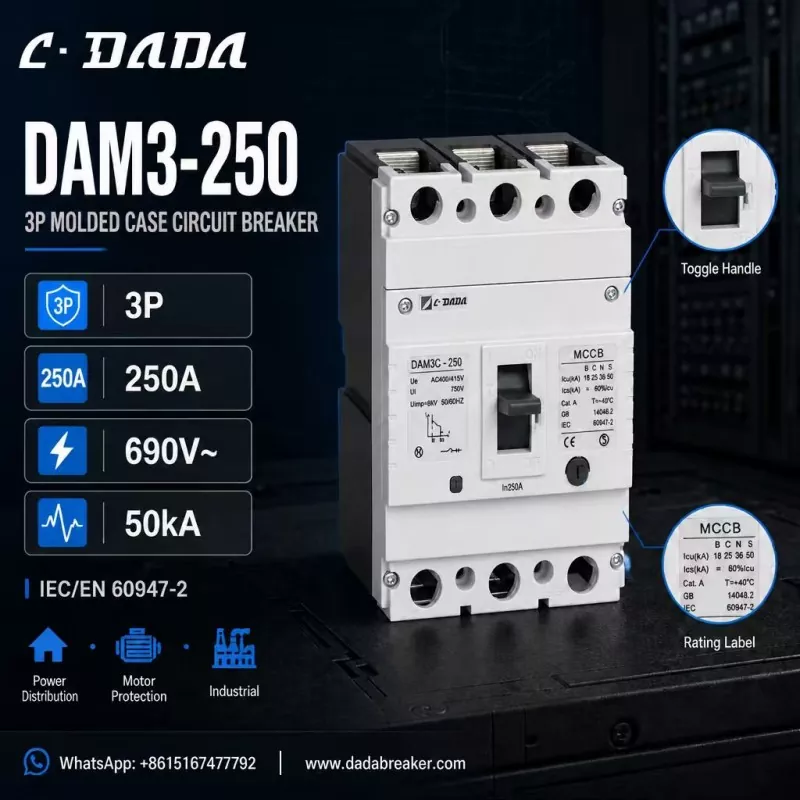

ಉತ್ತಮವಾಗಿ ನಿರ್ದಿಷ್ಟಪಡಿಸಿದ 250A MCCB ಹೇಗಿರುತ್ತದೆ:

ಈ ಕಾಂಕ್ರೀಟ್ ಮಾಡಲು, C·DADA ಎಲೆಕ್ಟ್ರಿಕ್‌ನಿಂದ DAM3-250 ಅನ್ನು ಪರಿಗಣಿಸಿ — 250A ಮೂರು-ಪೋಲ್ MCCB ಈ ವರ್ಗದ ಸಾಧನದಲ್ಲಿ ಏನನ್ನು ನೋಡಬೇಕೆಂದು ವಿವರಿಸುತ್ತದೆ:

3P ಕಾನ್ಫಿಗರೇಶನ್

● 250A ದರದ ಕರೆಂಟ್ (ಇನ್) ಜೊತೆಗೆ, ಮೂರು-ಹಂತದ ವಿತರಣಾ ಮಂಡಳಿಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ

ವೋಲ್ಟೇಜ್ ರೇಟಿಂಗ್‌ಗಳು:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

50kA ವರೆಗೆ ಒಡೆಯುವ ಸಾಮರ್ಥ್ಯ

● — B / C / N / S ರೂಪಾಂತರಗಳಾದ್ಯಂತ 18 / 25 / 36 / 50 kA ನ Icu,  ಆದ್ದರಿಂದ ಇನ್‌ಸ್ಟಾಲರ್‌ಗಳು ನೆಟ್‌ವರ್ಕ್‌ನ ವಿವಿಧ ಹಂತಗಳಲ್ಲಿ ದೋಷ ಮಟ್ಟವನ್ನು ಹೊಂದಿಸಬಹುದು

IEC/EN 60947-2 ಮತ್ತು GB 14048.2 ಅನುಸರಣೆ

● ಗೋಚರಿಸುವ ಆಪರೇಟಿಂಗ್ ಸ್ಥಿತಿಗಾಗಿ ಸ್ಪಷ್ಟವಾದ ಆನ್/ಆಫ್ ಟಾಗಲ್ ಹ್ಯಾಂಡಲ್‌ನೊಂದಿಗೆ CE ಎಂದು ಗುರುತಿಸಲಾಗಿದೆ

● ವಿದ್ಯುತ್ ವಿತರಣೆ, ಮೋಟಾರ್ ರಕ್ಷಣೆ ಮತ್ತು ಕೈಗಾರಿಕಾ ಅನ್ವಯಿಕೆಗಳಿಗಾಗಿ ನಿರ್ಮಿಸಲಾಗಿದೆ

ಈ ವಿವರಣೆಯ ಹಿಂದಿನ ತರ್ಕ: 50kA ವರ್ಗದ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯದೊಂದಿಗೆ 250A, 3-ಪೋಲ್ ಫ್ರೇಮ್ ಬಹುಪಾಲು ಪ್ಯಾನಲ್ ಬಿಲ್ಡರ್ ಮತ್ತು ಗುತ್ತಿಗೆದಾರರ ಅಗತ್ಯಗಳನ್ನು ಒಳಗೊಂಡಿದೆ - ಮುಖ್ಯ ವಿತರಣಾ ಮಂಡಳಿಗಳಿಂದ ಮೋಟಾರ್ ಫೀಡರ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳವರೆಗೆ - ಆದರೆ ಬಹು Icu ರೂಪಾಂತರಗಳು ನಿಜವಾದ ದೋಷ ಮಟ್ಟಗಳ ವಿರುದ್ಧ ಸರಿಯಾದ ಗಾತ್ರದ ವೆಚ್ಚವನ್ನು ನಿಮಗೆ ಅನುಮತಿಸುತ್ತದೆ.

ಆಯ್ಕೆ ಶಿಫಾರಸು

● ಕಡಿಮೆ ದೋಷ ಮಟ್ಟಗಳೊಂದಿಗೆ ~125A ವರೆಗಿನ ಅಂತಿಮ ಸರ್ಕ್ಯೂಟ್‌ಗಳಿಗೆ, MCB ಆರ್ಥಿಕ ಆಯ್ಕೆಯಾಗಿದೆ.

● ಮುಖ್ಯ ವಿತರಣೆ, ಮೋಟಾರು ರಕ್ಷಣೆ ಮತ್ತು ಕೈಗಾರಿಕಾ ಸ್ವಿಚ್‌ಗೇರ್‌ಗಾಗಿ, ಅನುಸ್ಥಾಪನೆಯ ನಿರೀಕ್ಷಿತ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರವಾಹವನ್ನು ಮೀರಿದ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯದೊಂದಿಗೆ MCCB ಅನ್ನು ಆಯ್ಕೆಮಾಡಿ.

● ಸಂದೇಹವಿದ್ದಲ್ಲಿ, ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯದ ಮೇಲೆ ಒಂದು ವರ್ಗದ ಗಾತ್ರವನ್ನು ಹೆಚ್ಚಿಸಿ: ವೆಚ್ಚದ ವ್ಯತ್ಯಾಸವು ಚಿಕ್ಕದಾಗಿದೆ, ಆದರೆ ರಕ್ಷಣೆಯ ಅಂಚು ಸಣ್ಣ ದೋಷ ಮತ್ತು ಪ್ರಮುಖ ಸ್ಥಗಿತದ ನಡುವಿನ ವ್ಯತ್ಯಾಸವಾಗಿರಬಹುದು.

ಪದೇ ಪದೇ ಕೇಳಲಾಗುವ ಪ್ರಶ್ನೆಗಳು

ಪ್ರಶ್ನೆ: ಎಂಸಿಸಿಬಿ ಎಂದರೇನು?

ಉ: ಎಮೊಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಮರುಹೊಂದಿಸಬಹುದಾದ ಕಡಿಮೆ-ವೋಲ್ಟೇಜ್ ರಕ್ಷಣಾತ್ಮಕ ಸಾಧನವಾಗಿದ್ದು, ಓವರ್‌ಲೋಡ್ ಅಥವಾ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುತ್ತದೆ, ಚಿಕಣಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ಗಿಂತ ಹೆಚ್ಚಿನ ಪ್ರವಾಹಗಳು ಮತ್ತು ದೋಷ ಮಟ್ಟಗಳಿಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ.

ಪ್ರಶ್ನೆ: MCCB ನಲ್ಲಿ Icu ಎಂದರೆ ಏನು?

ಎ: ಐಸಿಯು ಅಂತಿಮ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯವಾಗಿದೆ - ಬ್ರೇಕರ್ ಅಡ್ಡಿಪಡಿಸಬಹುದಾದ ಗರಿಷ್ಠ ದೋಷ ಪ್ರವಾಹ. Ics ಎನ್ನುವುದು ಸೇವೆಯನ್ನು ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯವಾಗಿದೆ, ಇದು ಪದೇ ಪದೇ ಅಡ್ಡಿಪಡಿಸುವ ಮತ್ತು ಕಾರ್ಯಾಚರಣೆಯಲ್ಲಿ ಉಳಿಯುವ ಮಟ್ಟವಾಗಿದೆ.

ಪ್ರಶ್ನೆ: ನನ್ನ MCCB ಗಾಗಿ ನಾನು ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯವನ್ನು ಹೇಗೆ ಆರಿಸುವುದು?

A: ಅನುಸ್ಥಾಪನಾ ಹಂತದಲ್ಲಿ ನಿರೀಕ್ಷಿತ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಕರೆಂಟ್‌ಗಿಂತ ಹೆಚ್ಚಿನ Icu ರೇಟಿಂಗ್ ಅನ್ನು ಆಯ್ಕೆಮಾಡಿ. ಹೆಚ್ಚಿನ ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಸಾಮರ್ಥ್ಯ ಅಥವಾ ಉದ್ದವಾದ ಕೈಗಾರಿಕಾ ಫೀಡರ್‌ಗಳನ್ನು ಹೊಂದಿರುವ ವಿತರಣಾ ಮಂಡಳಿಗಳಿಗೆ ಸಾಮಾನ್ಯವಾಗಿ 36-50kA ವರ್ಗದ ಸಾಧನಗಳು ಬೇಕಾಗುತ್ತವೆ.

ಪ್ರಶ್ನೆ: DAM3-250 MCCB ಎಂದರೇನು?

A: DAM3-250 C·DADA ಎಲೆಕ್ಟ್ರಿಕ್‌ನಿಂದ 250A ಮೂರು-ಪೋಲ್ ಮೋಲ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಆಗಿದ್ದು, ವಿದ್ಯುತ್ ವಿತರಣೆ, ಮೋಟಾರ್ ರಕ್ಷಣೆ ಮತ್ತು ಕೈಗಾರಿಕಾ ಅನ್ವಯಿಕೆಗಳಿಗಾಗಿ 50kA ವರೆಗಿನ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯದೊಂದಿಗೆ 690V ವರೆಗೆ ರೇಟ್ ಮಾಡಲಾಗಿದೆ.
