ಓವರ್ ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್‌ನೊಂದಿಗೆ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ಗಳಿಗೆ ಪ್ರಾಯೋಗಿಕ ಮಾರ್ಗದರ್ಶಿ

RCBO ಎಂದರೇನು?

ಎRCBO- ಓವರ್ ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್‌ನೊಂದಿಗೆ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ - ಕಡಿಮೆ-ವೋಲ್ಟೇಜ್ ರಕ್ಷಣಾತ್ಮಕ ಸಾಧನವಾಗಿದ್ದು ಅದು ಓವರ್‌ಲೋಡ್ ರಕ್ಷಣೆ, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ ಮತ್ತು ಒಂದೇ ಅಚ್ಚೊತ್ತಿದ ಘಟಕದಲ್ಲಿ ಉಳಿದಿರುವ ವಿದ್ಯುತ್ (ಸೋರಿಕೆ) ಪತ್ತೆಯನ್ನು ಸಂಯೋಜಿಸುತ್ತದೆ. ಕಾಂಪ್ಯಾಕ್ಟ್ ಹೌಸಿಂಗ್‌ನ ಒಳಗೆ, ಥರ್ಮಲ್-ಮ್ಯಾಗ್ನೆಟಿಕ್ ಟ್ರಿಪ್ ಯಾಂತ್ರಿಕತೆಯು ಓವರ್‌ಲೋಡ್‌ಗಳು ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ನಿರ್ವಹಿಸುತ್ತದೆ, ಆದರೆ ಶೂನ್ಯ-ಅನುಕ್ರಮದ ವಿದ್ಯುತ್ ಪರಿವರ್ತಕವು ಲೈವ್ ಮತ್ತು ತಟಸ್ಥ ಕಂಡಕ್ಟರ್‌ಗಳಲ್ಲಿ ಹರಿಯುವ ಪ್ರವಾಹವನ್ನು ನಿರಂತರವಾಗಿ ಹೋಲಿಸುತ್ತದೆ. ವ್ಯತ್ಯಾಸವು ರೇಟ್ ಮಾಡಲಾದ ಶೇಷ ಪ್ರವಾಹವನ್ನು (IΔn) ಮೀರಿದಾಗ, ಸಾಧನವು ಮಿಲಿಸೆಕೆಂಡ್‌ಗಳಲ್ಲಿ ಚಲಿಸುತ್ತದೆ, ಸೋರಿಕೆ ಪ್ರವಾಹದ ಮೊದಲು ಪೂರೈಕೆಯನ್ನು ಕಡಿತಗೊಳಿಸುವುದರಿಂದ ಜನರಿಗೆ ಹಾನಿಯಾಗಬಹುದು ಅಥವಾ ಬೆಂಕಿಯನ್ನು ಉಂಟುಮಾಡಬಹುದು.

RCBO ಅನ್ನು ಯಾವಾಗ ಆರಿಸಬೇಕು: ಪ್ರಸ್ತುತ ರಕ್ಷಣೆ ಮತ್ತು ವೈಯಕ್ತಿಕ ಸೋರಿಕೆ ರಕ್ಷಣೆಯ ಮೇಲೆ ಅಗತ್ಯವಿರುವ ಅಂತಿಮ ಉಪ-ಸರ್ಕ್ಯೂಟ್‌ಗಳು - ಹೊರಾಂಗಣ ರೆಸೆಪ್ಟಾಕಲ್‌ಗಳು, ಅಪ್ಲೈಯನ್ಸ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು, ಗ್ಯಾರೇಜ್‌ಗಳು, ನೆಲಮಾಳಿಗೆಗಳು, ಸ್ನಾನಗೃಹಗಳು ಮತ್ತು ಇತರ ತೇವ ಅಥವಾ ಸುಲಭವಾಗಿ ಪ್ರವೇಶಿಸಬಹುದಾದ ಸ್ಥಳಗಳು.

DABL-63 RCBO ವರ್ಗಕ್ಕೆ ಸೇರಿದೆ: ಒಂದು ಸಾಧನ, ಮೂರು ರಕ್ಷಣೆಗಳು - ಏಕ-ಹಂತದ ಮನೆಯ ಅಂತಿಮ ಸರ್ಕ್ಯೂಟ್‌ಗಳಿಗೆ ಹೆಚ್ಚಿನ ಸ್ಥಳ ಮತ್ತು ವೆಚ್ಚ-ಪರಿಣಾಮಕಾರಿ ಆಯ್ಕೆ.

ಸರಿಯಾದ RCBO ಅನ್ನು ಹೇಗೆ ಆಯ್ಕೆ ಮಾಡುವುದು?

1. ರೇಟೆಡ್ ಕರೆಂಟ್ (ಇನ್): ಸರ್ಕ್ಯೂಟ್‌ನ ನಿರಂತರ ಲೋಡ್ ಅನ್ನು ಹೊಂದಿಸಿ, ಉಪಕರಣಗಳ ಇನ್‌ರಶ್ ಪ್ರವಾಹಗಳಿಗೆ ಹೆಡ್‌ರೂಮ್‌ನೊಂದಿಗೆ (ಉದಾ. 40A ಪ್ರಮಾಣಿತ ಗೃಹೋಪಯೋಗಿ ಉಪಕರಣ ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ಒಳಗೊಂಡಿದೆ).

2. ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ (ಐಸಿಎನ್): ಅನುಸ್ಥಾಪನಾ ಹಂತದಲ್ಲಿ ನಿರೀಕ್ಷಿತ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರವಾಹಕ್ಕಿಂತ ಹೆಚ್ಚಾಗಿರಬೇಕು; 6kA ವಿಶಿಷ್ಟವಾದ ವಸತಿ ಮತ್ತು ಲಘು ವಾಣಿಜ್ಯ ದೋಷದ ಮಟ್ಟವನ್ನು ಒಳಗೊಳ್ಳುತ್ತದೆ.

3. ಧ್ರುವಗಳು: ಕಾಂಪ್ಯಾಕ್ಟ್ ಡಿಐಎನ್-ರೈಲ್ ಆರೋಹಿಸುವಾಗ ಏಕ-ಹಂತದ ಅಂತಿಮ ಸರ್ಕ್ಯೂಟ್ಗಳಿಗಾಗಿ 1P + N.

4. ಟ್ರಿಪ್ಪಿಂಗ್ ಗುಣಲಕ್ಷಣ: ಸಿ-ಕರ್ವ್ (5–10× In) ಸಾಮಾನ್ಯ ಗೃಹಬಳಕೆ ಮತ್ತು ಉಪಕರಣದ ಹೊರೆಗಳಿಗೆ; ಸೂಕ್ಷ್ಮ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್ಗಾಗಿ ಬಿ-ಕರ್ವ್; ಮೋಟಾರ್ ಪ್ರಾರಂಭಕ್ಕಾಗಿ ಡಿ-ಕರ್ವ್.

5. ಮಾನದಂಡಗಳು ಮತ್ತು ಪ್ರಮಾಣೀಕರಣ: IEC/EN 61009-1 ಅನುಸರಣೆ ಮತ್ತು CE ಗುರುತು ಅಂತಾರಾಷ್ಟ್ರೀಯ ಯೋಜನೆಗಳಿಗೆ ಬೇಸ್‌ಲೈನ್ ಆಗಿದೆ.

6. ಅಪ್ಲಿಕೇಶನ್: ಹೊರಾಂಗಣ ರೆಸೆಪ್ಟಾಕಲ್‌ಗಳು, ಅಪ್ಲೈಯನ್ಸ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಗ್ಯಾರೇಜ್/ಬೇಸ್‌ಮೆಂಟ್ ಲೈಟಿಂಗ್‌ಗಳು ಸಾಮಾನ್ಯ ಒಳಾಂಗಣ ಸರ್ಕ್ಯೂಟ್‌ಗಳಿಗಿಂತ ಹೆಚ್ಚಿನ ಸಂವೇದನೆಯ ಅಗತ್ಯವಿರುತ್ತದೆ.

ಉತ್ತಮವಾಗಿ ನಿರ್ದಿಷ್ಟಪಡಿಸಿದ RCBO ಹೇಗಿರುತ್ತದೆ

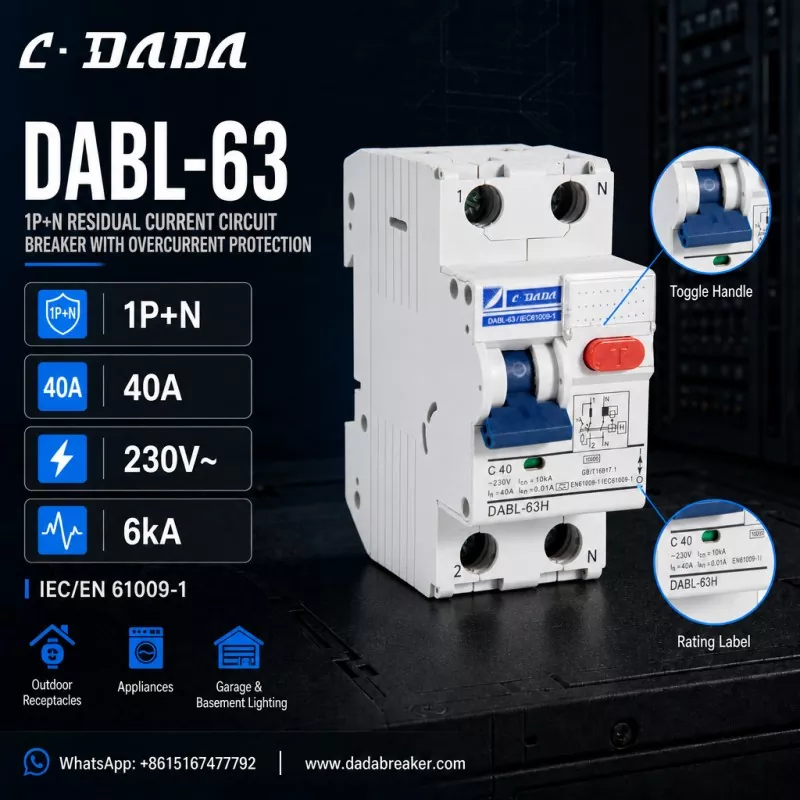

ಈ ಕಾಂಕ್ರೀಟ್ ಮಾಡಲು, DABL-63 ಅನ್ನು ಪರಿಗಣಿಸಿC·DADA ಎಲೆಕ್ಟ್ರಿಕ್, ಈ ವರ್ಗದ ಸಾಧನದಲ್ಲಿ ಏನನ್ನು ನೋಡಬೇಕೆಂದು ವಿವರಿಸುವ ಓವರ್ ಕರೆಂಟ್ ರಕ್ಷಣೆಯೊಂದಿಗೆ 1P+N ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್:1P+N ಕಾನ್ಫಿಗರೇಶನ್

● ಲೈವ್ ಪೋಲ್ ಸ್ವಿಚ್ ಮಾಡಲಾಗಿದೆ ಮತ್ತು ತಟಸ್ಥವಾಗಿ ಅನುಸರಿಸಲಾಗಿದೆ, ಪ್ರಮಾಣಿತ DIN-ರೈಲು ವಿತರಣಾ ಮಂಡಳಿಗಳಿಗೆ ಕಾಂಪ್ಯಾಕ್ಟ್ 40A ದರದ ಕರೆಂಟ್ (ಇನ್)

● C-ಕರ್ವ್ ಟ್ರಿಪ್ಪಿಂಗ್ (C40) 230V~ ರೇಟ್ ವೋಲ್ಟೇಜ್ ಜೊತೆಗೆ

● 6kA ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ (Icn)

● IΔn = 0.01A (10mA) ಹೆಚ್ಚಿನ ಸಂವೇದನೆ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ರಕ್ಷಣೆ

● IEC/EN 61009-1 ಅನುಸರಣೆ

● ಆವರ್ತಕ ಕ್ರಿಯಾತ್ಮಕ ತಪಾಸಣೆಗಾಗಿ ರೆಡ್ ಟಿ ಪರೀಕ್ಷಾ ಬಟನ್, ಟರ್ಮಿನಲ್‌ಗಳನ್ನು 1/2/N ಎಂದು ಗುರುತಿಸಲಾಗಿದೆ, ರೇಟಿಂಗ್ ಲೇಬಲ್ ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ರೇಖಾಚಿತ್ರವನ್ನು ಹೌಸಿಂಗ್‌ನಲ್ಲಿ ಮುದ್ರಿಸಲಾಗಿದೆ

● ಹೊರಾಂಗಣ ರೆಸೆಪ್ಟಾಕಲ್‌ಗಳು, ಗೃಹೋಪಯೋಗಿ ವಸ್ತುಗಳು, ಗ್ಯಾರೇಜ್ ಮತ್ತು ನೆಲಮಾಳಿಗೆಯ ದೀಪಗಳಿಗಾಗಿ ನಿರ್ಮಿಸಲಾಗಿದೆ

ಈ ವಿವರಣೆಯ ಹಿಂದಿನ ತರ್ಕ

10mA ಹೈ-ಸೆನ್ಸಿಟಿವಿಟಿ ಲೀಕೇಜ್ ಪ್ರೊಟೆಕ್ಷನ್‌ನೊಂದಿಗೆ 40A, 1P+N ಫ್ರೇಮ್ ಬಹುಪಾಲು ವಸತಿ ಅಂತಿಮ ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ಆವರಿಸುತ್ತದೆ: 40A ಸಾಮಾನ್ಯ ಉಪಕರಣ ಮತ್ತು ಸಾಕೆಟ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳ ಲೋಡ್‌ಗೆ ಹೊಂದಿಕೆಯಾಗುತ್ತದೆ, 1P+N ಕಿಕ್ಕಿರಿದ ವಿತರಣಾ ಬೋರ್ಡ್‌ಗಳಿಗೆ ಸಾಧನವನ್ನು ಕಾಂಪ್ಯಾಕ್ಟ್ ಆಗಿರಿಸುತ್ತದೆ ಮತ್ತು 10mA ಸೂಕ್ಷ್ಮತೆಯು ಹೊರಾಂಗಣದಲ್ಲಿ ಹೆಚ್ಚುವರಿ ಪದರದ ರಕ್ಷಣೆ ನೀಡುತ್ತದೆ. ಮತ್ತು ಮಕ್ಕಳ ಸುತ್ತಲೂ.

FAQ

ಪ್ರಶ್ನೆ: RCBO ಎಂದರೇನು?

ಎ: ಆರ್‌ಸಿಬಿಒ - ಓವರ್ ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್‌ನೊಂದಿಗೆ ಉಳಿದಿರುವ ಕರೆಂಟ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ - ಇದು ರೀಸೆಟ್ ಟೇಬಲ್ ಕಡಿಮೆ-ವೋಲ್ಟೇಜ್ ರಕ್ಷಣಾತ್ಮಕ ಸಾಧನವಾಗಿದ್ದು ಅದು ಓವರ್‌ಲೋಡ್ ರಕ್ಷಣೆ, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ ಮತ್ತು ಉಳಿದಿರುವ ವಿದ್ಯುತ್ (ಸೋರಿಕೆ) ರಕ್ಷಣೆಯನ್ನು ಒಂದು ಘಟಕದಲ್ಲಿ ಸಂಯೋಜಿಸುತ್ತದೆ, ಸಾಮಾನ್ಯವಾಗಿ ಅಂತಿಮ ಸರ್ಕ್ಯೂಟ್‌ಗಳಿಗೆ 63 ಎ ವರೆಗೆ.

ಪ್ರಶ್ನೆ: RCBO ಮತ್ತು MCB ನಡುವಿನ ವ್ಯತ್ಯಾಸವೇನು?

ಉ: MCB ಓವರ್‌ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಯನ್ನು ಮಾತ್ರ ಒದಗಿಸುತ್ತದೆ. RCBO ಮೇಲ್ಭಾಗದಲ್ಲಿ ಉಳಿದಿರುವ ವಿದ್ಯುತ್ (ಸೋರಿಕೆ) ಪತ್ತೆಯನ್ನು ಸೇರಿಸುತ್ತದೆ, ಸೋರಿಕೆ ಪ್ರಸ್ತುತ IΔn ಅನ್ನು ಮೀರಿದಾಗ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುತ್ತದೆ - ಜನರನ್ನು ರಕ್ಷಿಸುತ್ತದೆ ಮತ್ತು ವಿದ್ಯುತ್ ಬೆಂಕಿಯನ್ನು ತಡೆಯುತ್ತದೆ.

ಪ್ರಶ್ನೆ: IΔn = 10mA ಎಂದರೆ ಏನು?

A: IΔn ಎನ್ನುವುದು ರೇಟ್ ಮಾಡಲಾದ ಉಳಿದ ಕಾರ್ಯಾಚರಣಾ ಪ್ರವಾಹವಾಗಿದೆ. 10mA ಒಂದು ಉನ್ನತ-ಸೂಕ್ಷ್ಮತೆಯ ರೇಟಿಂಗ್ ಆಗಿದೆ: ಲೀಕೇಜ್ ಕರೆಂಟ್ 10mA ತಲುಪಿದಾಗ ಸಾಧನವು ಟ್ರಿಪ್ ಮಾಡುತ್ತದೆ, 30mA ಸಾಮಾನ್ಯ ಉದ್ದೇಶದ ರೇಟಿಂಗ್‌ಗಿಂತ ವೇಗವಾಗಿ ವೈಯಕ್ತಿಕ ರಕ್ಷಣೆ ನೀಡುತ್ತದೆ.

ಪ್ರಶ್ನೆ: DABL-63 RCBO ಎಂದರೇನು?

A: DABL-63 C·DADA ಎಲೆಕ್ಟ್ರಿಕ್ - 40A, C-ಕರ್ವ್, 230V~, 6kA ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ ಮತ್ತು 10mA ಹೈ-ಸೆನ್ಸಿಟಿವಿಟಿ ಲೀಕೇಜ್ ಪ್ರೊಟೆಕ್ಷನ್‌ನಿಂದ 1P+N ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಆಗಿದೆ, IEC/EN 61009-1, ಗೃಹಬಳಕೆಯ ಲೈಟ್‌ಗಳು ಮತ್ತು ಹೊರಾಂಗಣ ಲೈಟ್ ರಿಸೆಪ್ಲೆನ್ಸ್‌ಗೆ ಅನುಗುಣವಾಗಿರುತ್ತದೆ.
