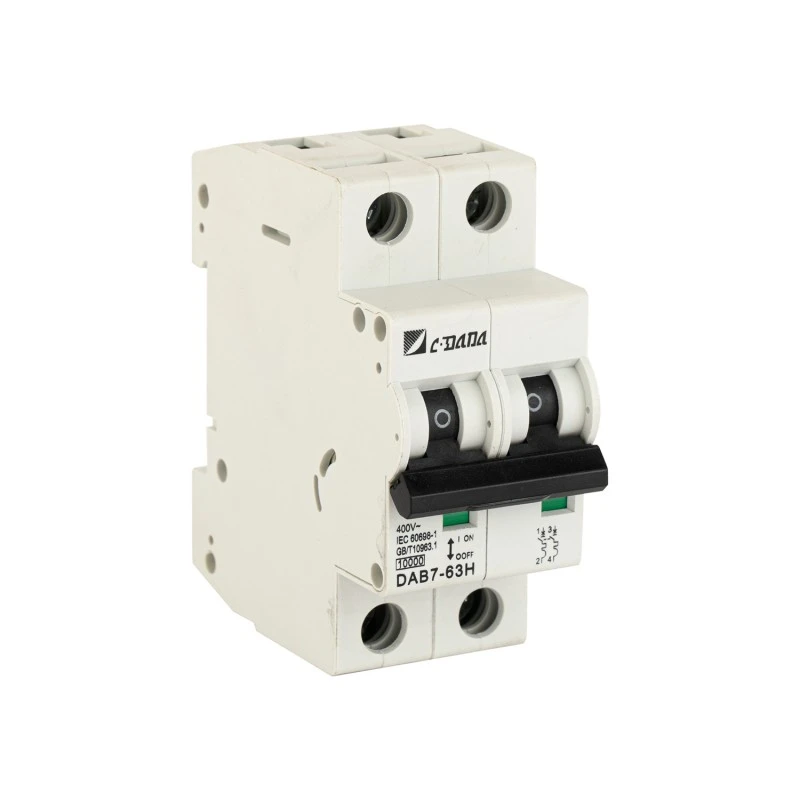

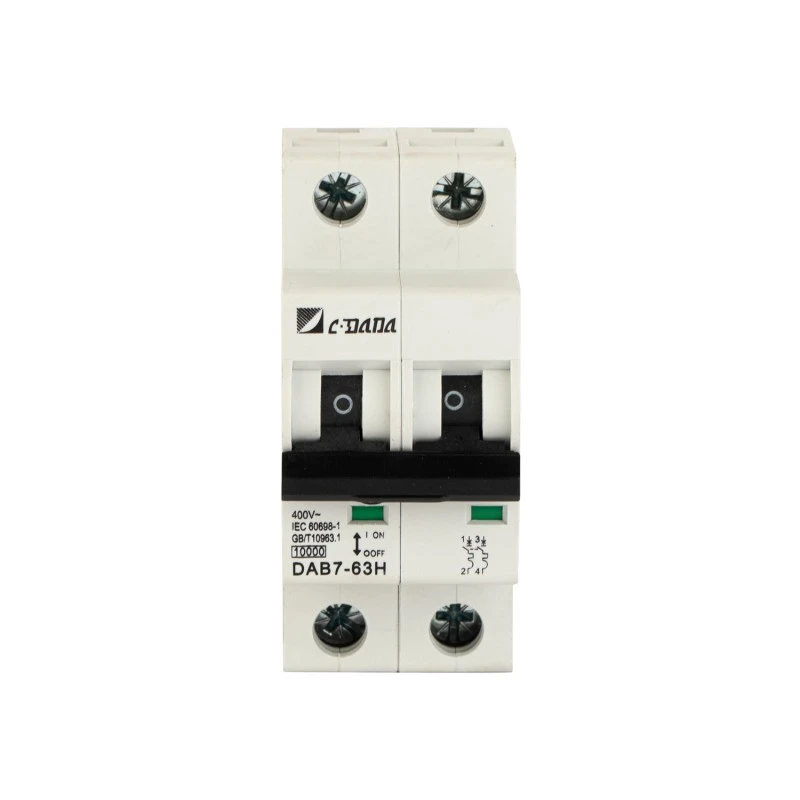

10KA AC ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

ಹೆಚ್ಚಿನ ದೋಷದ ಪ್ರವಾಹಗಳು ಮತ್ತು ವರ್ಧಿತ ಸುರಕ್ಷತೆಯು ನೆಗೋಶಬಲ್ ಅಲ್ಲದ ಬೇಡಿಕೆಯ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗಾಗಿ, CDADA DAB7-63H 10KA AC ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಒಂದು ಚಿಕಣಿ ಸ್ವರೂಪದಲ್ಲಿ ಕೈಗಾರಿಕಾ-ದರ್ಜೆಯ ರಕ್ಷಣೆಯನ್ನು ನೀಡುತ್ತದೆ. ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್ CO., LTD.ಯಿಂದ ವಿನ್ಯಾಸಗೊಳಿಸಲ್ಪಟ್ಟ ಈ 10kA ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ಗುಂಪು ಪ್ಯಾನೆಲ್‌ಗಳು, ವಸತಿ, ವಾಣಿಜ್ಯ ಮತ್ತು ಲಘು ಕೈಗಾರಿಕಾ ಸೆಟ್ಟಿಂಗ್‌ಗಳಲ್ಲಿ ವಿತರಣಾ ಬೋರ್ಡ್‌ಗಳಿಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ-8 ಪ್ರಸ್ತುತ ರೇಟಿಂಗ್‌ಗಳಾದ್ಯಂತ ವಿಶ್ವಾಸಾರ್ಹ ಉಷ್ಣ (ಓವರ್‌ಲೋಡ್) ಮತ್ತು ವಿದ್ಯುತ್ಕಾಂತೀಯ (ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್) ರಕ್ಷಣೆಯನ್ನು ನೀಡುತ್ತದೆ (6A-1P/2)

CE, CB, ASTA ಮತ್ತು SEMKO ಗೆ ಪ್ರಮಾಣೀಕರಿಸಲಾಗಿದೆ, ಇದು ಕಠಿಣ ಜಾಗತಿಕ ಸುರಕ್ಷತಾ ಮಾನದಂಡಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ. ಸುಧಾರಿತ 13-ಪ್ಲೇಟ್ ಆರ್ಕ್ ಚೇಂಬರ್, ಸಿಲ್ವರ್-ಒಳಗೊಂಡಿರುವ ಸಂಪರ್ಕ ಮಿಶ್ರಲೋಹ ಮತ್ತು ಡ್ಯುಯಲ್ ಕನೆಕ್ಷನ್ ಆಯ್ಕೆಗಳೊಂದಿಗೆ (PIN/FORK), DAB7-63H ವೇಗವಾದ ಆರ್ಕ್ ಅಳಿವು, ಕಡಿಮೆ ಶಾಖದ ನಷ್ಟ ಮತ್ತು ವಿಸ್ತೃತ ವಿದ್ಯುತ್ ಜೀವನವನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ - ಆಗಾಗ್ಗೆ ಸ್ವಿಚಿಂಗ್ ಅಥವಾ ಹೆಚ್ಚಿನ ಸುತ್ತುವರಿದ ತಾಪಮಾನದಲ್ಲಿಯೂ ಸಹ.

ಪ್ರಮುಖ ವಿಶೇಷಣಗಳು

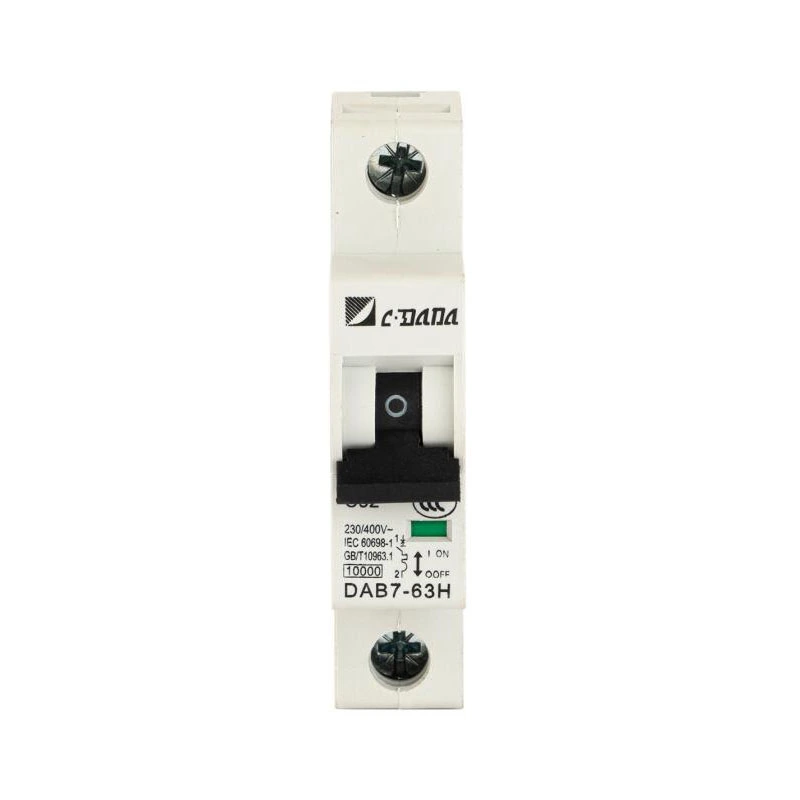

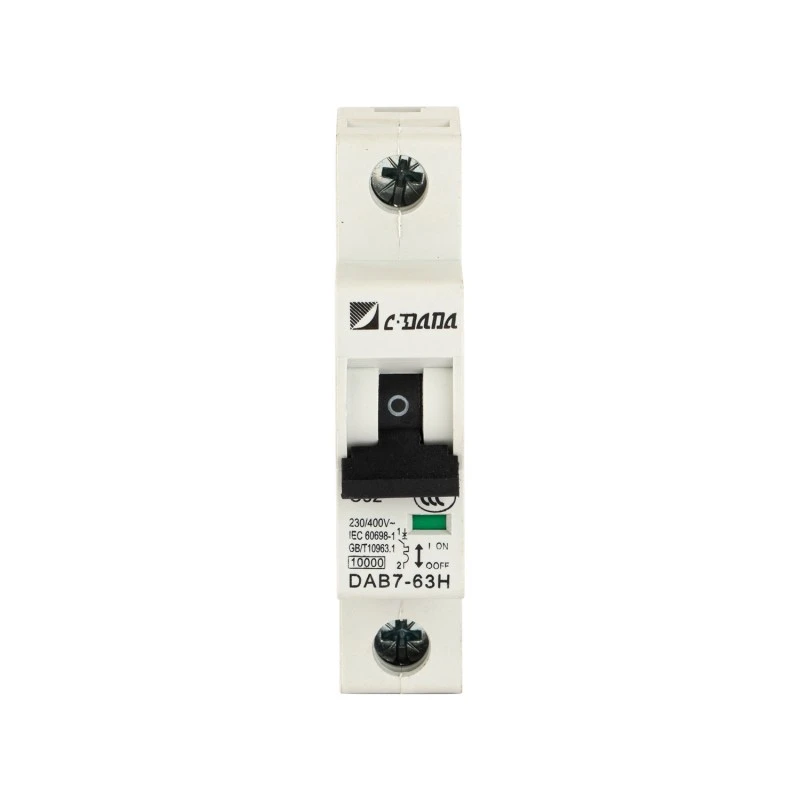

ಮಾದರಿ: DAB7-63H ಸರಣಿ

ಪ್ರಕಾರ: AC ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ (MCB)

ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ: 10kA @ 230/400V AC

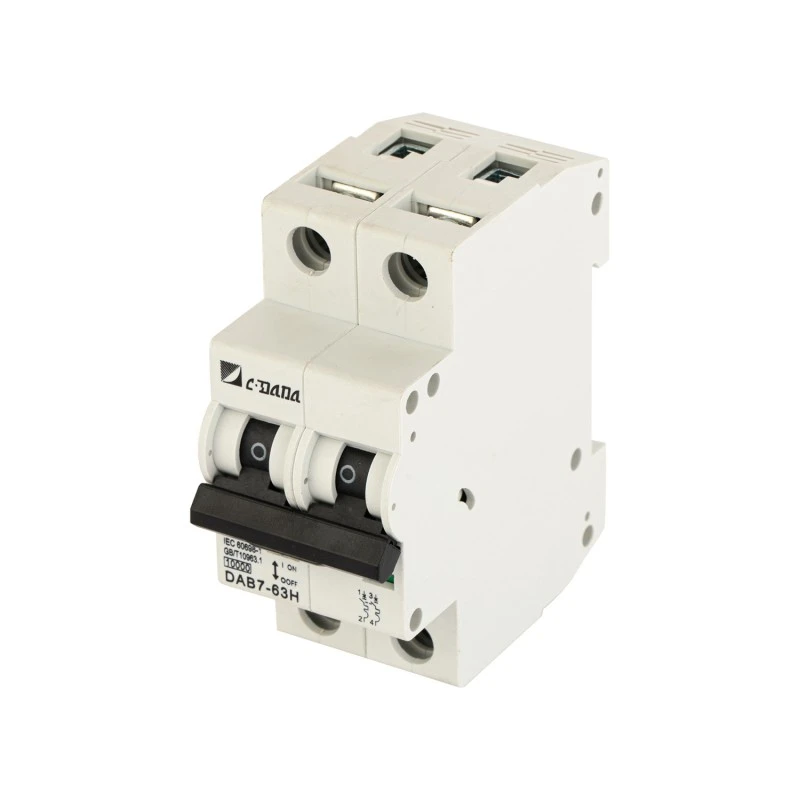

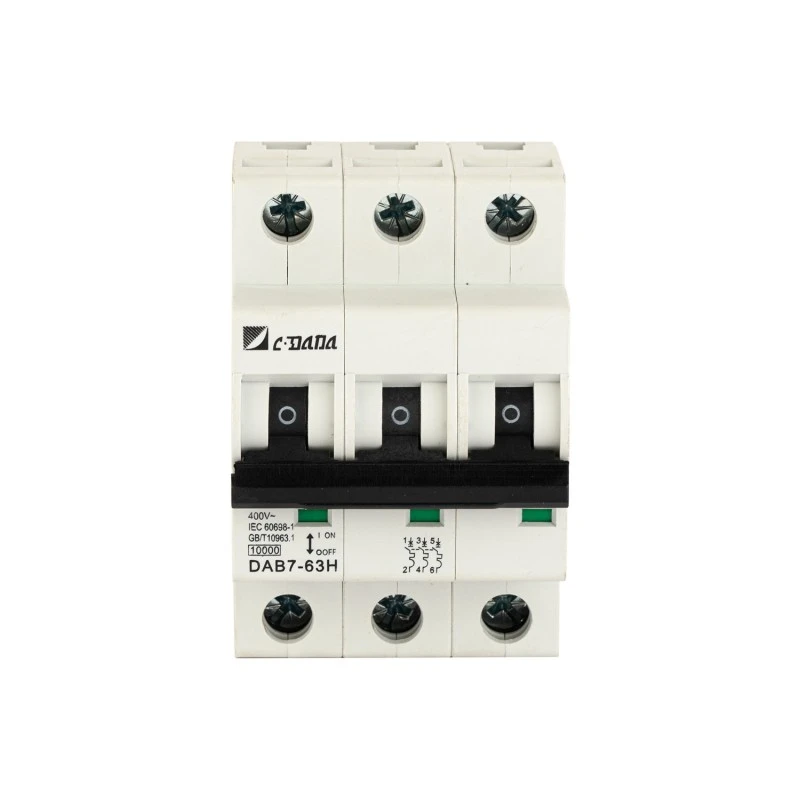

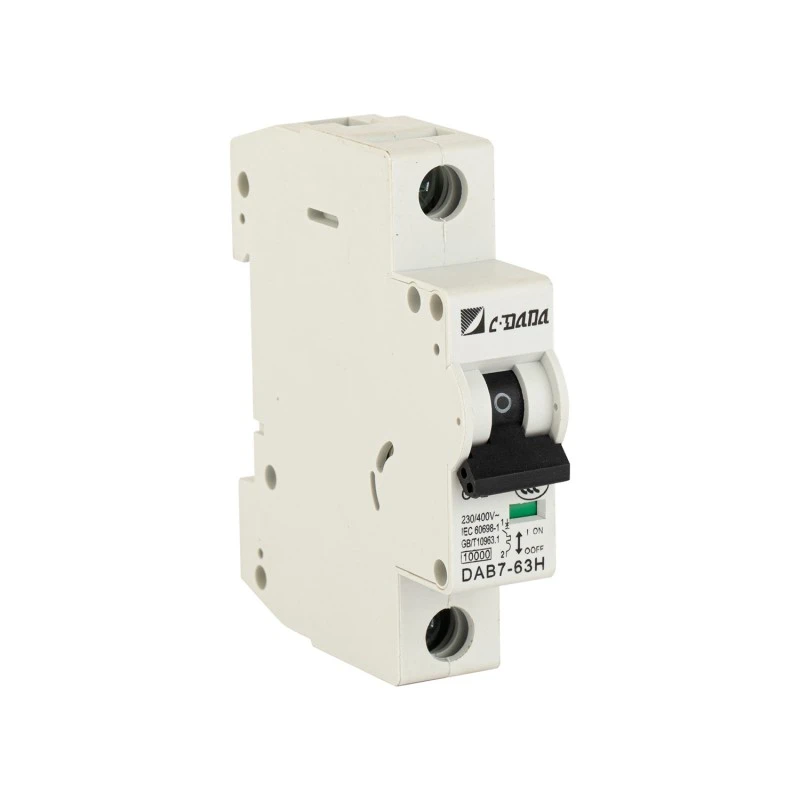

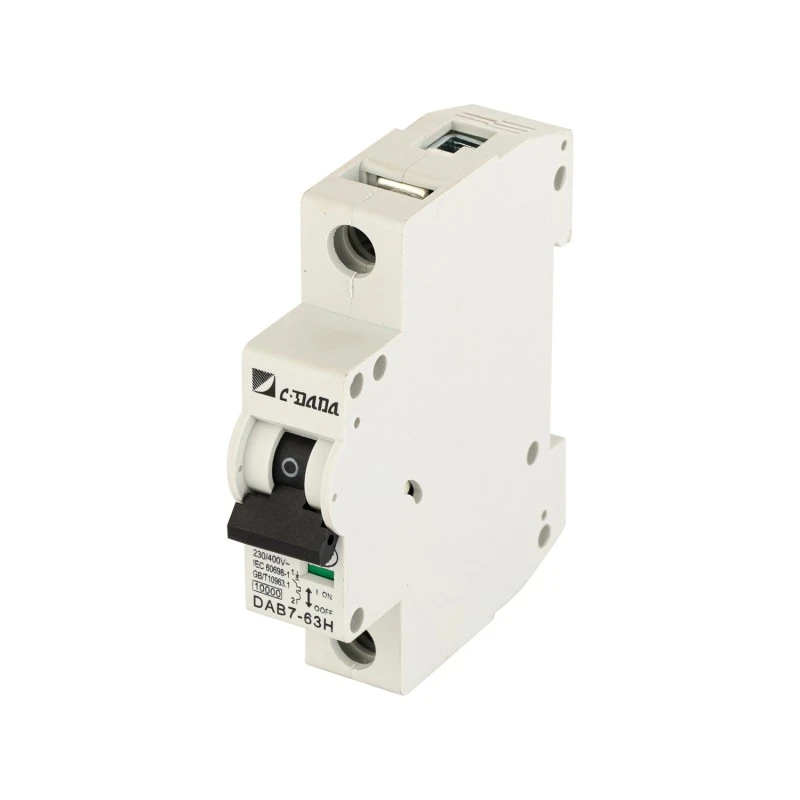

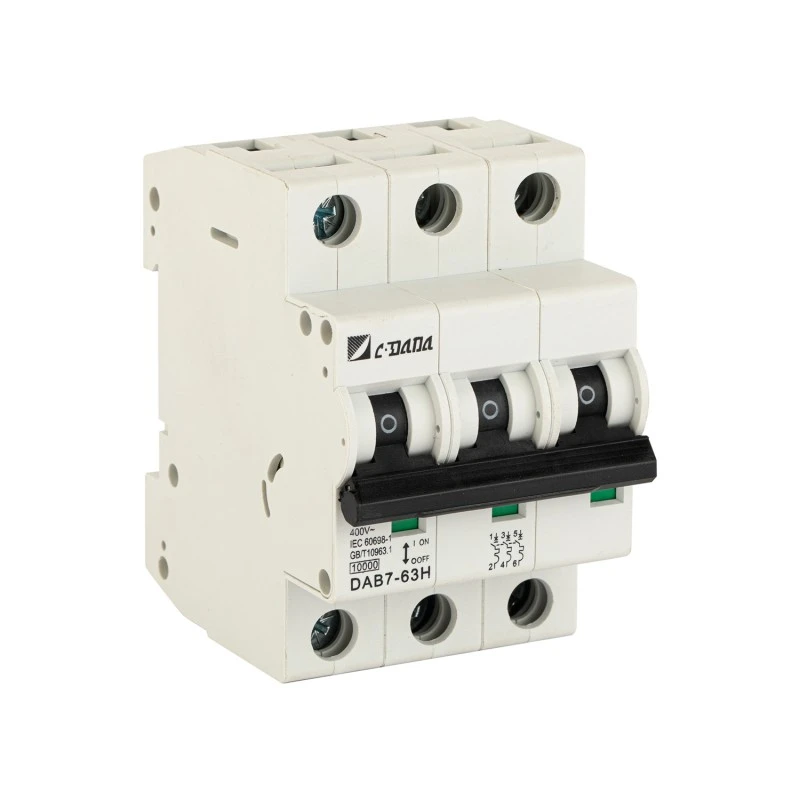

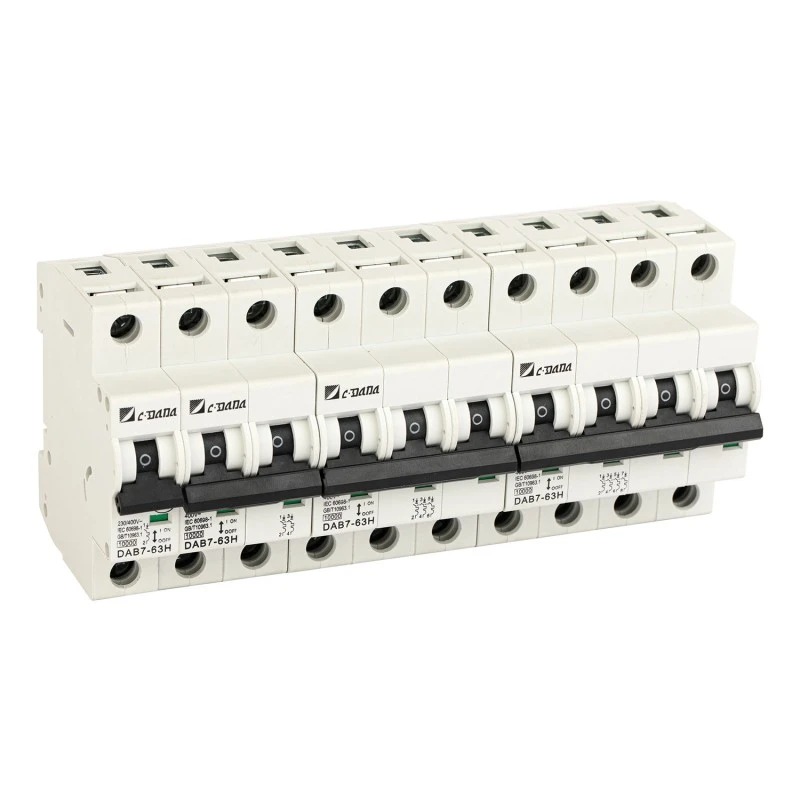

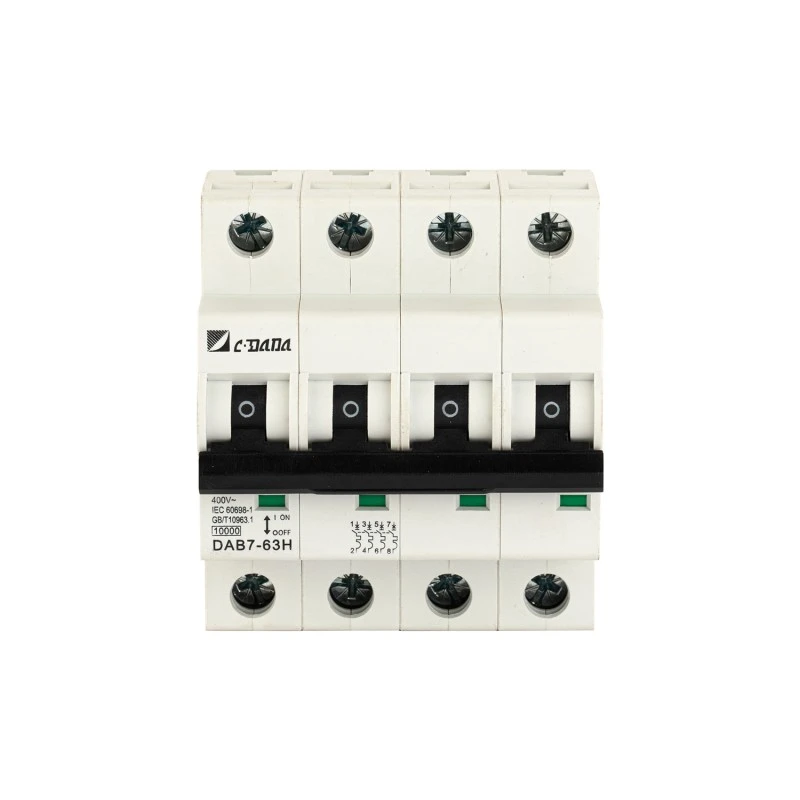

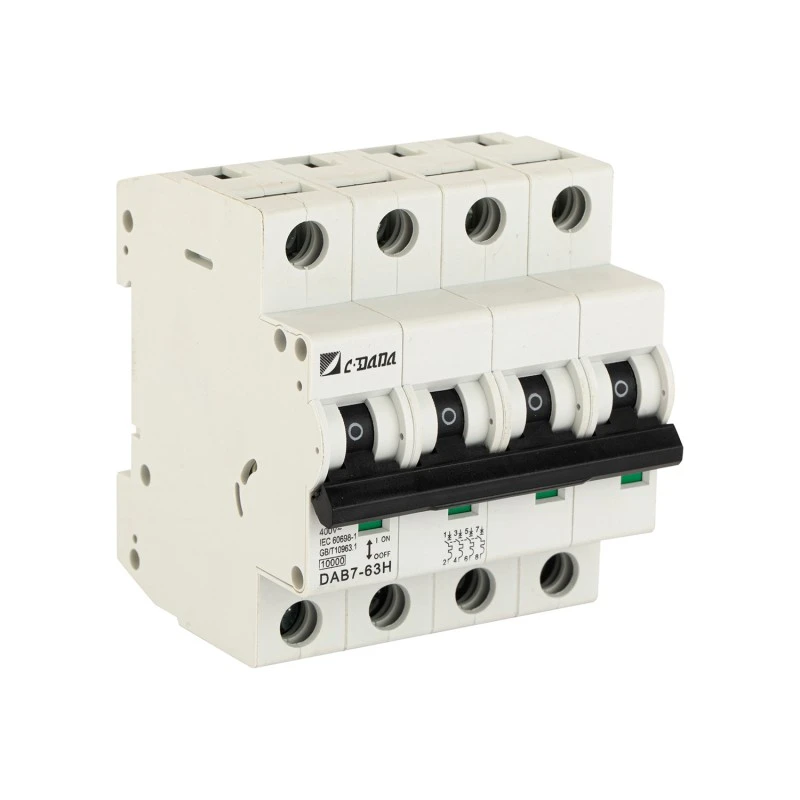

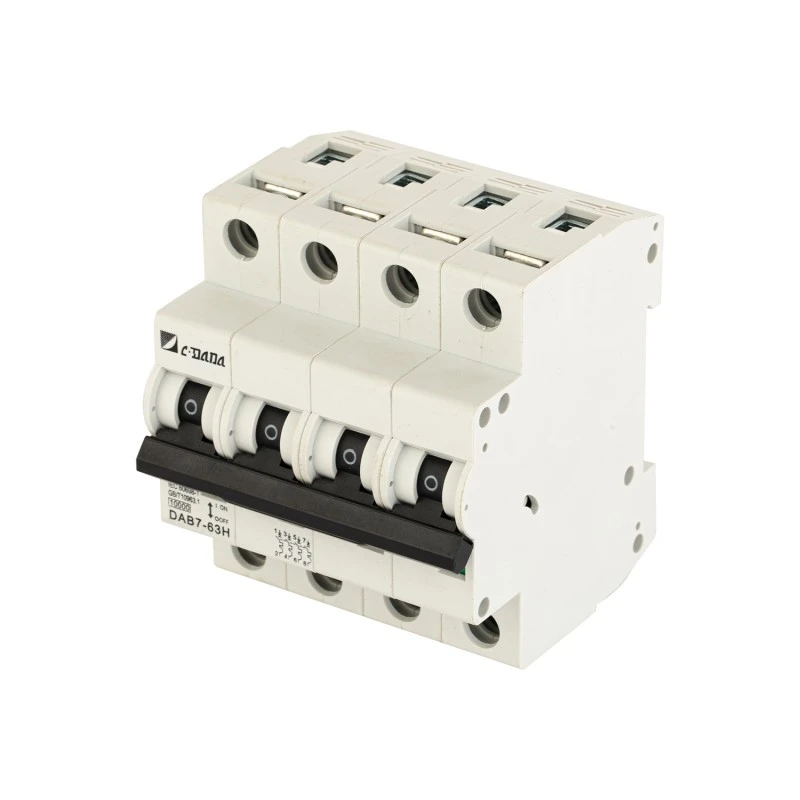

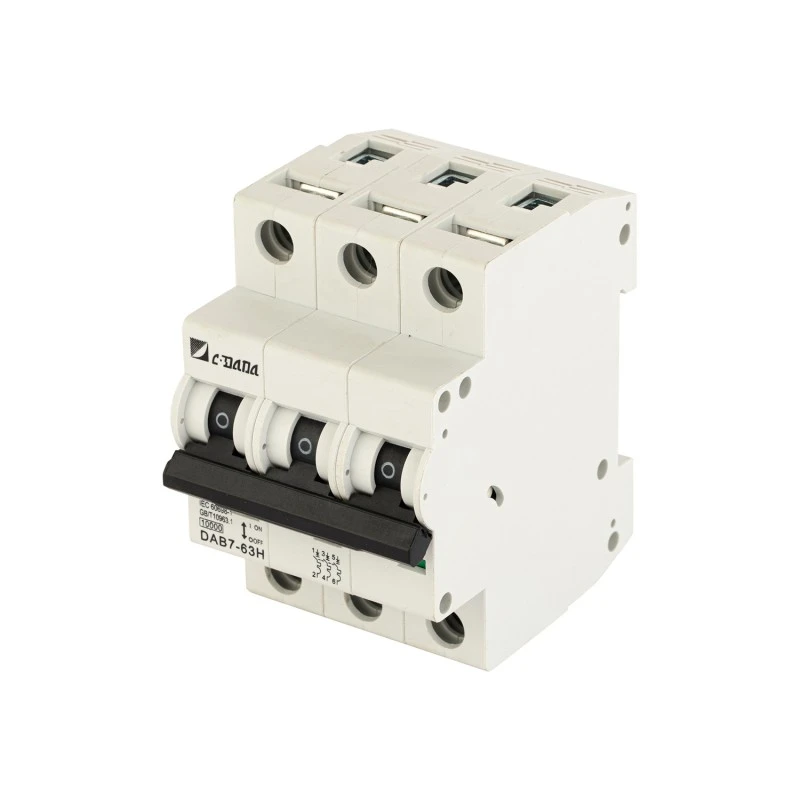

ಧ್ರುವಗಳು: 1P, 2P, 3P

ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್ (ಇನ್): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

ಕಾರ್ಯಾಚರಣಾ ತಾಪಮಾನ: –40°C ನಿಂದ +50°C

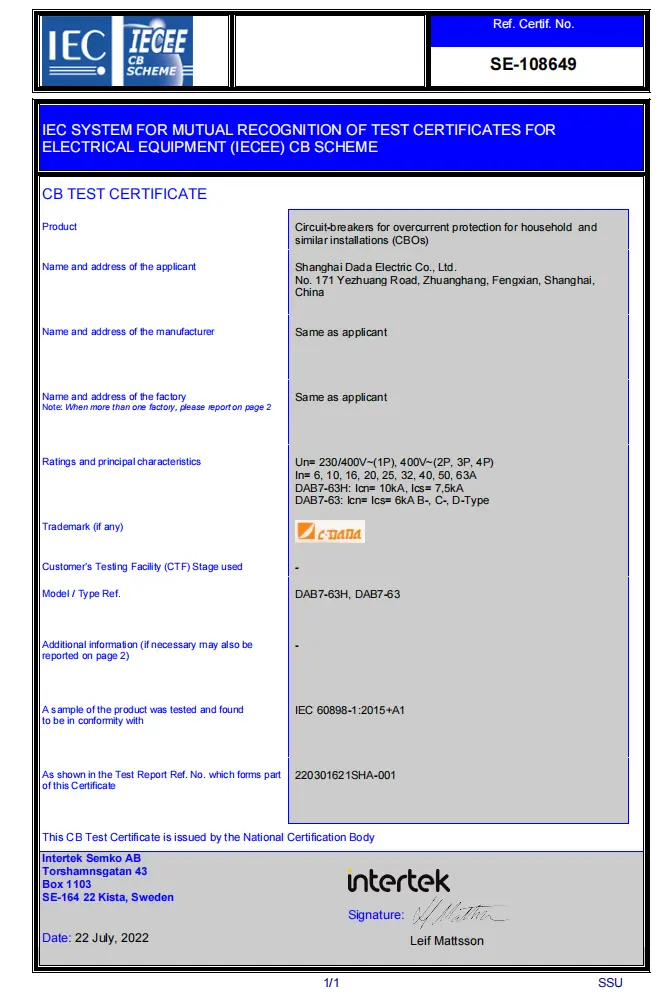

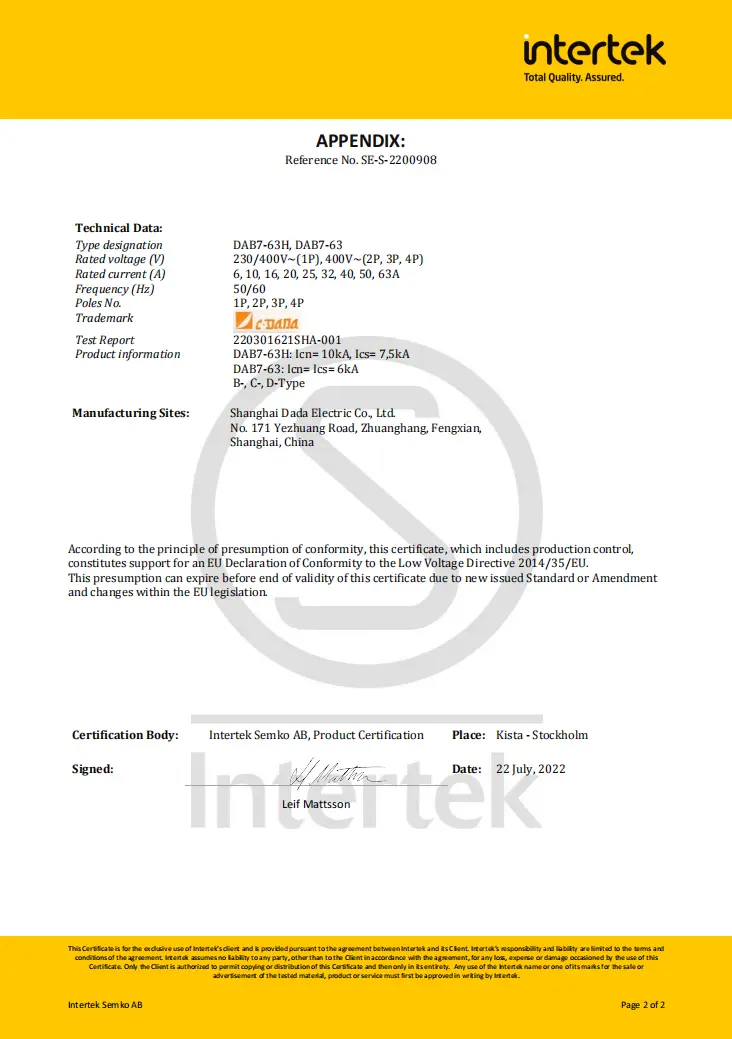

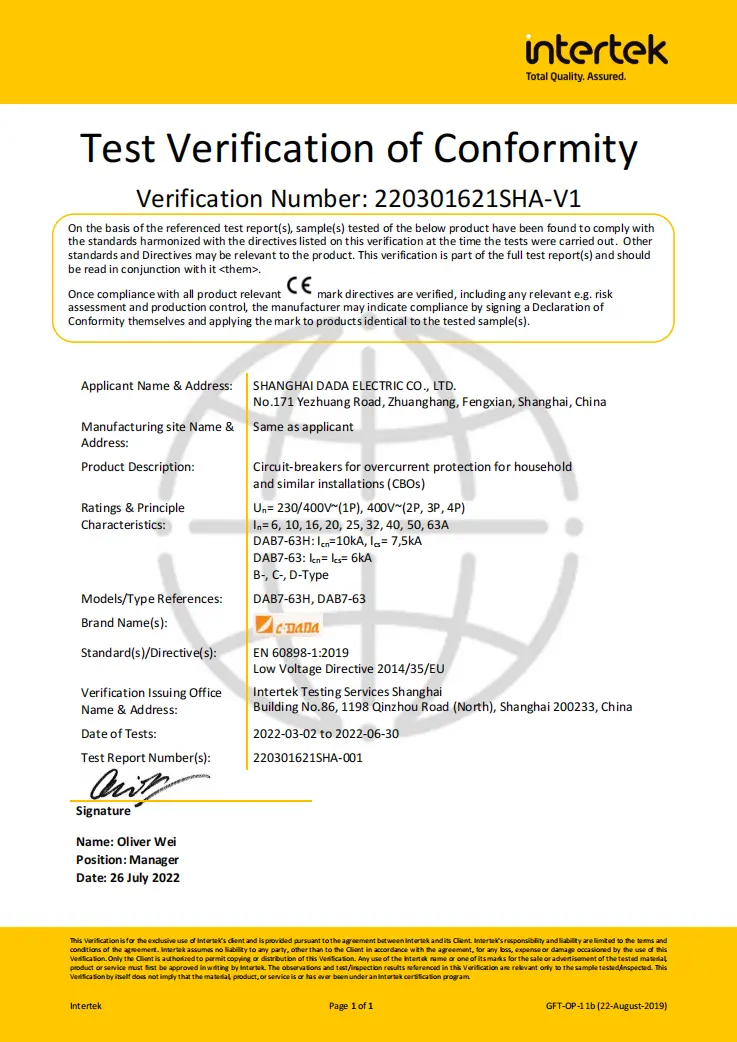

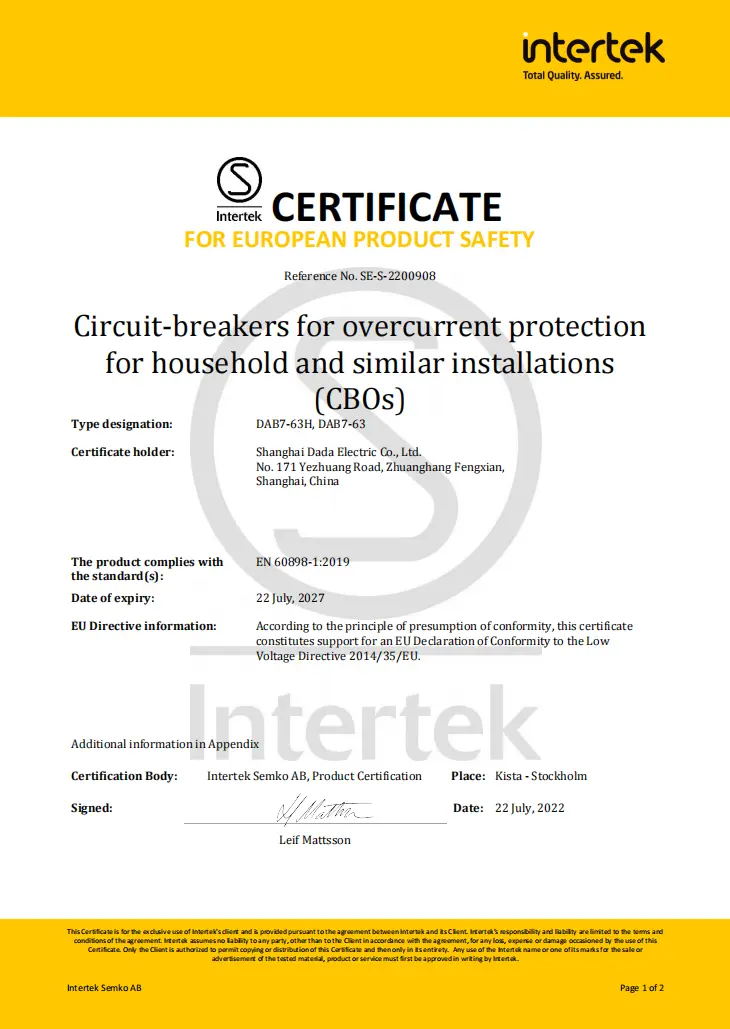

ಪ್ರಮಾಣೀಕರಣಗಳು: CE, CB, ASTA, SEMKO

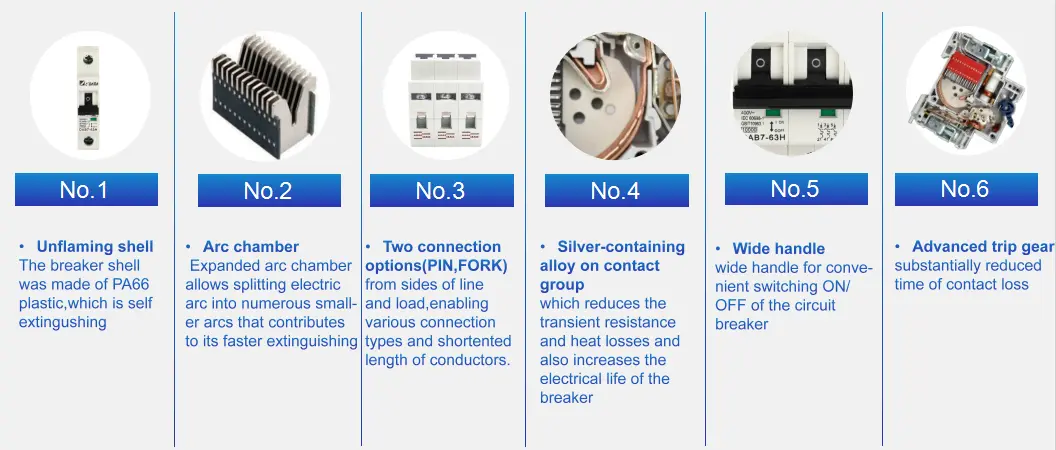

ಪ್ರಮುಖ ವಿನ್ಯಾಸ ವೈಶಿಷ್ಟ್ಯಗಳು:

13-ಪ್ಲೇಟ್ ಆರ್ಕ್ ಚೇಂಬರ್ → ಅಲ್ಟ್ರಾ-ಫಾಸ್ಟ್ ಆರ್ಕ್ ವಿಭಜನೆ ಮತ್ತು ಅಳಿವು

ಬೆಳ್ಳಿ ಮಿಶ್ರಲೋಹದ ಸಂಪರ್ಕಗಳು → ಕಡಿಮೆ ಪ್ರತಿರೋಧ, ದೀರ್ಘಾವಧಿಯ ಜೀವನ

ಡ್ಯುಯಲ್ ಟರ್ಮಿನಲ್ ಆಯ್ಕೆಗಳು: ಪಿನ್ ಅಥವಾ ಫೋರ್ಕ್ (ಲೈನ್ ಮತ್ತು ಲೋಡ್ ಸೈಡ್)

ದೃಶ್ಯ ಆನ್/ಆಫ್/ಟ್ರಿಪ್ ಸೂಚಕ ವಿಂಡೋ

ಸುಲಭ ಕಾರ್ಯಾಚರಣೆಗಾಗಿ ವಿಶಾಲ ದಕ್ಷತಾಶಾಸ್ತ್ರದ ಹ್ಯಾಂಡಲ್

ಜ್ವಾಲೆ-ನಿರೋಧಕ, ಹಳದಿ-ನಿರೋಧಕ ವಸತಿ (UL94 V-0 ಸಮಾನ)

+ / - ಅಡ್ಡ-ಕ್ರಿಯಾತ್ಮಕ ಹೆಡ್‌ಗಳೊಂದಿಗೆ ಸೂಪರ್ ಟಾರ್ಕ್ ಸ್ಕ್ರೂಗಳು (3 Nm ಗೆ ಪರೀಕ್ಷಿಸಲಾಗಿದೆ).

ಡ್ಯುಯಲ್ ಲಾಕಿಂಗ್ ಸ್ಥಾನಗಳೊಂದಿಗೆ ಡಿಐಎನ್ ರೈಲ್ ಲ್ಯಾಚ್ → ಸುರಕ್ಷಿತ ಆರೋಹಣ

ತಾಂತ್ರಿಕ ಡೇಟಾ ಶೀಟ್

CDADA AC MCB 10kA ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

★ ಮಿನಿಯೇಚರ್ ರೂಪದಲ್ಲಿ ಕೈಗಾರಿಕಾ-ದರ್ಜೆಯ ಕಾರ್ಯಕ್ಷಮತೆ

ಸ್ಟ್ಯಾಂಡರ್ಡ್ MCB ಗಳು 6kA ನೀಡುತ್ತಿರುವಾಗ, DAB7-63H ನ 10kA ರೇಟಿಂಗ್ ಮುಖ್ಯ ಪೂರೈಕೆಗೆ ಹತ್ತಿರವಿರುವ ಸ್ಥಳಗಳಿಗೆ ಸೂಕ್ತವಾಗಿಸುತ್ತದೆ-ಉದಾಹರಣೆಗೆ ನೆಲಮಾಳಿಗೆಯ ವಿತರಣಾ ಕೊಠಡಿಗಳು, ವಾಣಿಜ್ಯ ಮಹಡಿಗಳು ಅಥವಾ ಲಘು ಕೈಗಾರಿಕಾ ಕಾರ್ಯಾಗಾರಗಳು-ಅಲ್ಲಿ ನಿರೀಕ್ಷಿತ ದೋಷದ ಪ್ರವಾಹಗಳು ಹೆಚ್ಚಿರುತ್ತವೆ.

★ ಸುಧಾರಿತ ಸುರಕ್ಷತೆ ಮತ್ತು ಬಾಳಿಕೆ

● ಉರಿಯದ ಶೆಲ್ ದಹನ ಮತ್ತು ಬಣ್ಣಬಣ್ಣವನ್ನು ಪ್ರತಿರೋಧಿಸುತ್ತದೆ

● ಡಬಲ್ ಕ್ವೆನ್ಚಿಂಗ್ ಗ್ರಿಡ್ ಬಿಸಿ ಅನಿಲ ಹೊರಹಾಕುವಿಕೆಯನ್ನು ತಡೆಯುತ್ತದೆ

● ಹ್ಯಾಂಡಲ್ ಅನ್ನು ಆನ್ ಮಾಡಿದರೂ ಸಹ ಟ್ರಿಪ್-ಫ್ರೀ ಯಾಂತ್ರಿಕತೆಯು ಸಂಪರ್ಕ ಕಡಿತವನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ

★ ಕಡಿಮೆ ಜೀವಿತಾವಧಿ ವೆಚ್ಚ

ಬೆಳ್ಳಿ-ಮಿಶ್ರಲೋಹದ ಸಂಪರ್ಕಗಳು ಮತ್ತು ಆಪ್ಟಿಮೈಸ್ಡ್ ಟರ್ಮಿನಲ್ಗಳು ಉಷ್ಣ ನಷ್ಟ ಮತ್ತು ಸಂಪರ್ಕ ಬೆಸುಗೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಸೇವೆಯ ಜೀವನವನ್ನು ವಿಸ್ತರಿಸುತ್ತದೆ-ವಿಶೇಷವಾಗಿ ಹೆಚ್ಚಿನ-ಚಕ್ರದ ಅನ್ವಯಗಳಲ್ಲಿ.

★ ಜಾಗತಿಕ ಸ್ವೀಕಾರ

ASTA (UK), SEMKO (ನಾರ್ಡಿಕ್), CE (EU), ಮತ್ತು CB (ಜಾಗತಿಕ), CDADA MCB ಗಳನ್ನು 70 ದೇಶಗಳಲ್ಲಿ ಸ್ವೀಕರಿಸಲಾಗಿದೆ-ರಫ್ತು-ಆಧಾರಿತ ಪ್ಯಾನಲ್ ಬಿಲ್ಡರ್‌ಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.

★ ಅನುಸ್ಥಾಪಕ-ಸ್ನೇಹಿ ವಿನ್ಯಾಸ

★ ವಿಶಾಲವಾದ ಹ್ಯಾಂಡಲ್ = ಸುಲಭವಾದ ಕಾರ್ಯಾಚರಣೆ

★ ಕ್ರಾಸ್-ಫಂಕ್ಷನಲ್ ಸ್ಕ್ರೂಗಳು = ಯಾವುದೇ ಡ್ರಾಪ್ಡ್ ಫಾಸ್ಟೆನರ್ಗಳಿಲ್ಲ

★ ಸ್ಥಿತಿ ವಿಂಡೋವನ್ನು ತೆರವುಗೊಳಿಸಿ = ತ್ವರಿತ ದೃಶ್ಯ ರೋಗನಿರ್ಣಯ

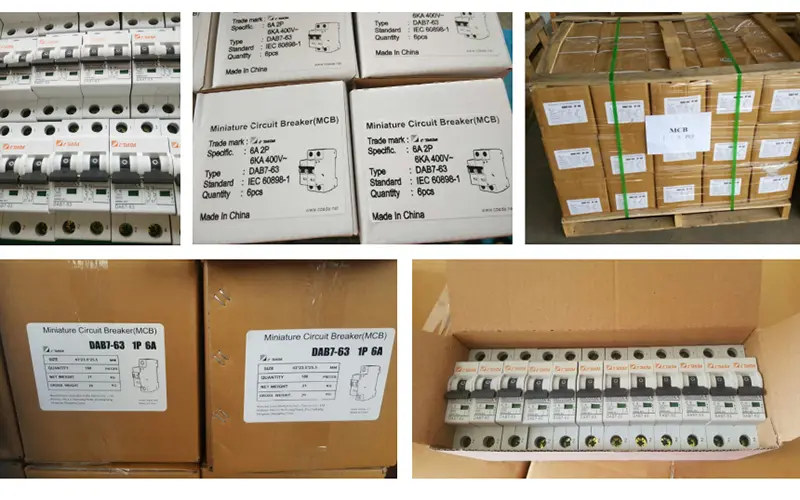

★ ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ಪೆಟ್ಟಿಗೆಗಳು, ಪ್ಯಾಲೆಟ್ ರಕ್ಷಣೆ, ದೂರದ ರಫ್ತು ಸಾರಿಗೆಗೆ ಒಳ್ಳೆಯದು

★ ಯೋಗ್ಯ ಆದೇಶಗಳಿಗಾಗಿ ತ್ವರಿತ ವಿತರಣಾ ಸಮಯ.

ಆದರ್ಶ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

ವಾಣಿಜ್ಯ ಕಟ್ಟಡಗಳು: ಮಹಡಿ ವಿತರಣಾ ಫಲಕಗಳು, ಸರ್ವರ್ ಕೊಠಡಿಗಳು, ಚಿಲ್ಲರೆ ಮಳಿಗೆಗಳು

ಲೈಟ್ ಇಂಡಸ್ಟ್ರಿ: ಯಂತ್ರ ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್‌ಗಳು, ಸಣ್ಣ ಮೋಟಾರ್ ಫೀಡರ್‌ಗಳು, ಕಾರ್ಯಾಗಾರ ಸಾಕೆಟ್‌ಗಳು

ಸಾರ್ವಜನಿಕ ಮೂಲಸೌಕರ್ಯ: ಶಾಲೆಗಳು, ಆಸ್ಪತ್ರೆಗಳು, ಸರ್ಕಾರಿ ಕಚೇರಿಗಳು

ಹೆಚ್ಚಿನ ಸಾಂದ್ರತೆಯ ವಸತಿ: ಕೇಂದ್ರೀಕೃತ ಮೀಟರಿಂಗ್ ಹೊಂದಿರುವ ಅಪಾರ್ಟ್‌ಮೆಂಟ್ ಬ್ಲಾಕ್‌ಗಳು

ರಫ್ತು ಫಲಕಗಳು: ಅಂತರರಾಷ್ಟ್ರೀಯ ಪ್ರಮಾಣೀಕರಣದ ಅಗತ್ಯವಿರುವ ಯೋಜನೆಗಳಿಗೆ

ಪದೇ ಪದೇ ಕೇಳಲಾಗುವ ಪ್ರಶ್ನೆಗಳು

Q1: 6kA ಮತ್ತು 10kA MCB ಗಳ ನಡುವಿನ ವ್ಯತ್ಯಾಸವೇನು?

A1: 10kA MCB ಗಳು ಹೆಚ್ಚಿನ ದೋಷದ ಪ್ರವಾಹಗಳನ್ನು ಸುರಕ್ಷಿತವಾಗಿ ಅಡ್ಡಿಪಡಿಸಬಹುದು-ಅವು ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಅಥವಾ ಮುಖ್ಯ ಆದಾಯದವರಿಗೆ ಹತ್ತಿರವಿರುವ ಅನುಸ್ಥಾಪನೆಗಳಿಗೆ ಸೂಕ್ತವಾಗಿಸುತ್ತದೆ, ಅಲ್ಲಿ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಮಟ್ಟಗಳು 6kA ಮೀರುತ್ತದೆ. ವಾಣಿಜ್ಯ/ಕೈಗಾರಿಕಾ ಉಪ-ಫಲಕಗಳಲ್ಲಿ 10kA ಬಳಸಿ; ಮನೆಗಳಲ್ಲಿನ ಅಂತಿಮ ಸರ್ಕ್ಯೂಟ್‌ಗಳಿಗೆ 6kA ಸಾಮಾನ್ಯವಾಗಿ ಸಾಕಾಗುತ್ತದೆ.

Q2: ಮೂರು-ಹಂತದ ವ್ಯವಸ್ಥೆಗಳಿಗೆ 10KA AC ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ 3P ನಲ್ಲಿ ಲಭ್ಯವಿದೆಯೇ?

A2: ಹೌದು! DAB7-63H 1P, 2P, ಮತ್ತು 3P ನಲ್ಲಿ ಲಭ್ಯವಿದೆ-ಮೂರು-ಹಂತದ ಬೆಳಕು, HVAC, ಅಥವಾ ಯಂತ್ರೋಪಕರಣಗಳ ಸರ್ಕ್ಯೂಟ್‌ಗಳಿಗೆ ಪರಿಪೂರ್ಣವಾಗಿದೆ.

Q3: "ಸಂಪರ್ಕಗಳಲ್ಲಿ ಬೆಳ್ಳಿ-ಒಳಗೊಂಡಿರುವ ಮಿಶ್ರಲೋಹ" ಎಂದರೆ ಕಾರ್ಯಕ್ಷಮತೆಗಾಗಿ ಏನು?

A3: ಇದು ಸಂಪರ್ಕ ಪ್ರತಿರೋಧವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಸ್ವಿಚಿಂಗ್ ಸಮಯದಲ್ಲಿ ಆರ್ಸಿಂಗ್ ಅನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ವಿದ್ಯುತ್ ಜೀವನವನ್ನು ವಿಸ್ತರಿಸುತ್ತದೆ - ಆಗಾಗ್ಗೆ ಕಾರ್ಯಾಚರಣೆ ಅಥವಾ ಅನುಗಮನದ ಲೋಡ್ಗಳೊಂದಿಗೆ ಸರ್ಕ್ಯೂಟ್ಗಳಲ್ಲಿ ವಿಶೇಷವಾಗಿ ಮುಖ್ಯವಾಗಿದೆ.

Q4: ನಾನು ಈ MCB ಯೊಂದಿಗೆ ಫೋರ್ಕ್ ಮಾದರಿಯ ಕನೆಕ್ಟರ್‌ಗಳನ್ನು ಬಳಸಬಹುದೇ?

A4: ಸಂಪೂರ್ಣವಾಗಿ! ಇದು ಲೈನ್ ಮತ್ತು ಲೋಡ್ ಬದಿಗಳಲ್ಲಿ PIN ಮತ್ತು FORK ಟರ್ಮಿನಲ್‌ಗಳನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ - ಹೊಂದಿಕೊಳ್ಳುವ, ಕಡಿಮೆ-ಪ್ರೊಫೈಲ್ ವೈರಿಂಗ್ ಮತ್ತು ಕಡಿಮೆ ಕೇಬಲ್ ರನ್‌ಗಳನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ.

Q5: ಇತರ 10kA MCB ಬ್ರಾಂಡ್‌ಗಳ ಮೇಲೆ CDADA ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

A5: CDADA ಎದ್ದು ಕಾಣುತ್ತದೆ ಏಕೆಂದರೆ:

● ಪೂರ್ಣ ಪ್ರಮಾಣೀಕರಣಗಳೊಂದಿಗೆ ನಿಜವಾದ 10kA ರೇಟಿಂಗ್ (ಕೇವಲ ಕ್ಲೈಮ್ ಮಾಡಲಾಗಿಲ್ಲ)

● ಉನ್ನತ ಅಡಚಣೆಗಾಗಿ ಸುಧಾರಿತ ಆರ್ಕ್ ಚೇಂಬರ್ (13 ಪ್ಲೇಟ್‌ಗಳು).

● ಈ ವರ್ಗದಲ್ಲಿ ಡ್ಯುಯಲ್ ಟರ್ಮಿನಲ್ ಆಯ್ಕೆಗಳು ಅಪರೂಪವಾಗಿ ಕಂಡುಬರುತ್ತವೆ

● –40°C ನಿಂದ +50°C ಕಾರ್ಯಾಚರಣೆ—ಅನೇಕ ಪ್ರತಿಸ್ಪರ್ಧಿಗಳಿಗಿಂತ ಹೆಚ್ಚು

● OEM-ಸಿದ್ಧ: ಸ್ಥಿರ ಗುಣಮಟ್ಟ, ಇಂಗ್ಲಿಷ್ ಬೆಂಬಲ, ಬೃಹತ್ ಬೆಲೆ
