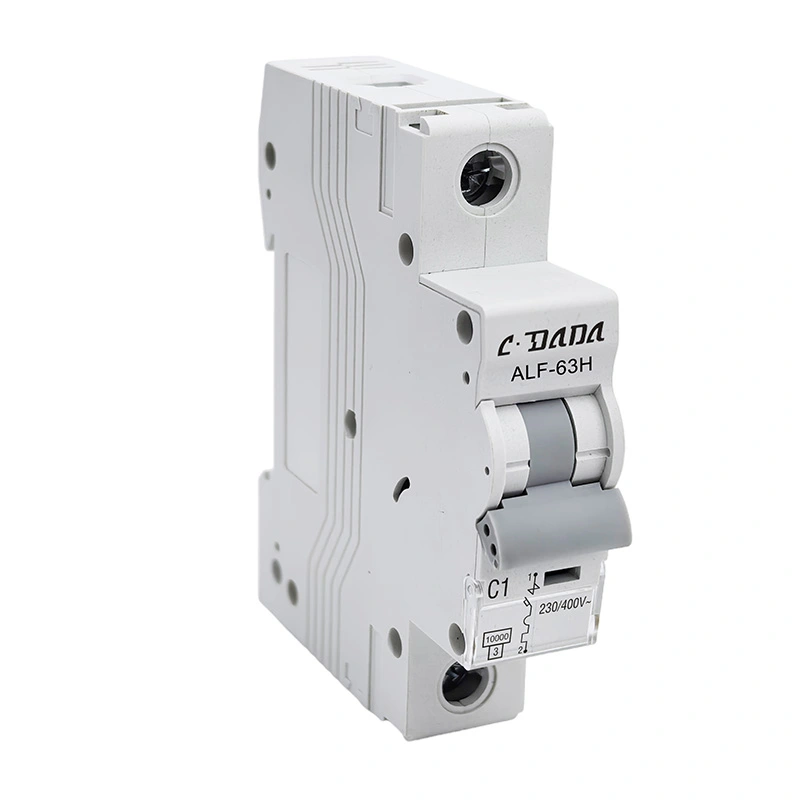

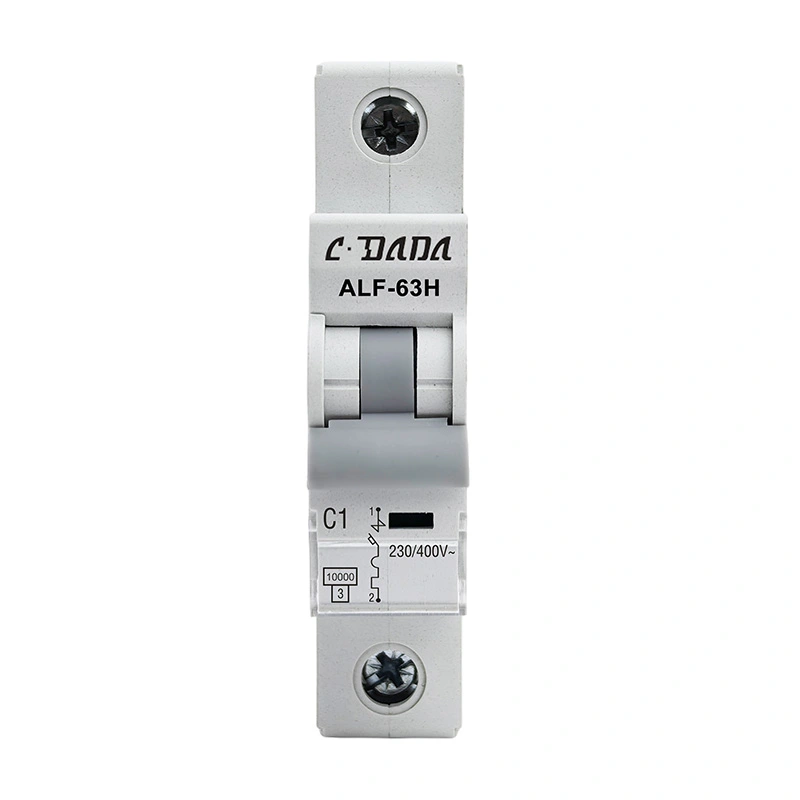

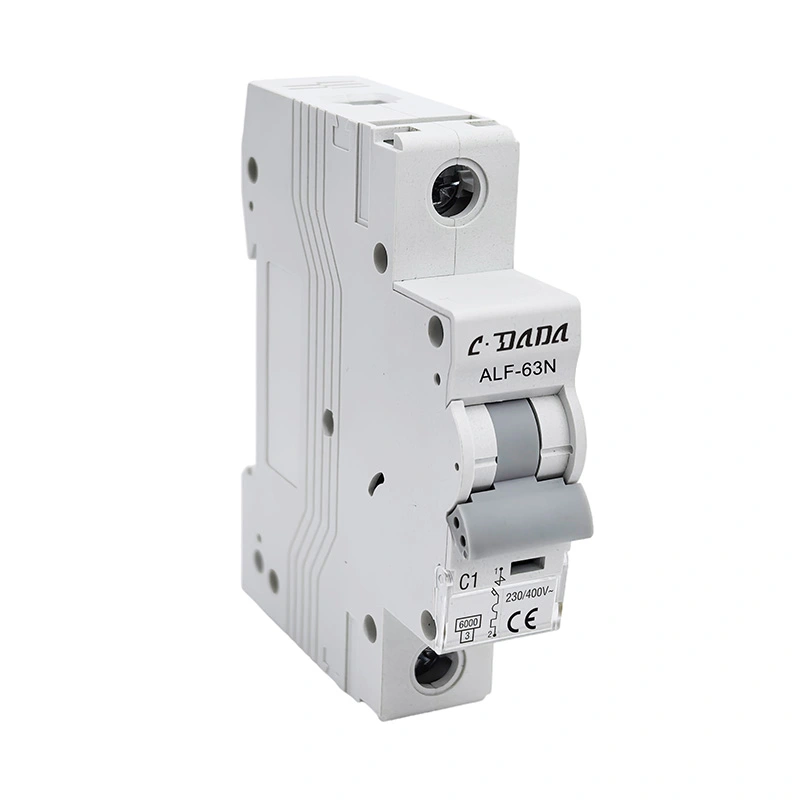

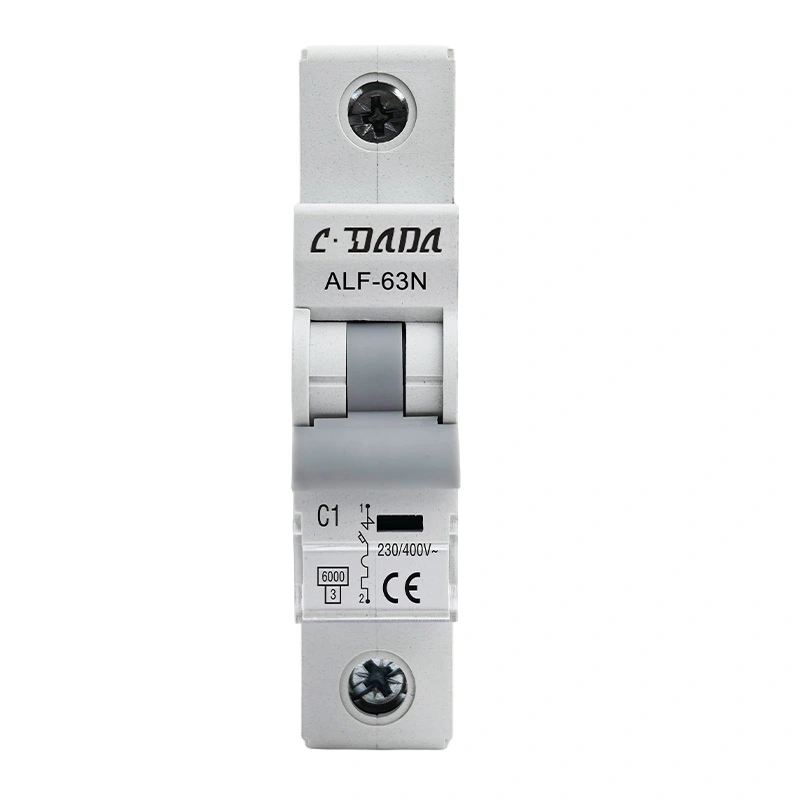

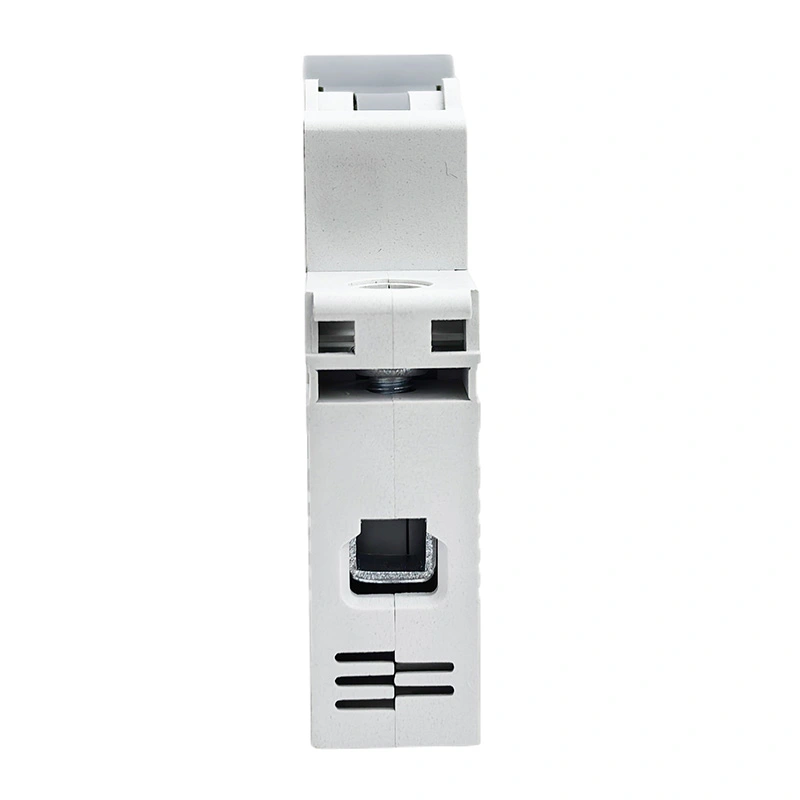

6KA 10kA ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

ALF-63N/H ಸರಣಿಯ ಹೈ ಬ್ರೇಕಿಂಗ್ 6KA 10kA ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ (MCB), IEC60898 ಸ್ಟ್ಯಾಂಡರ್ಡ್‌ಗೆ ಅನುಗುಣವಾಗಿದೆ, MCB ವಿಶ್ವಾಸಾರ್ಹ ಕಾರ್ಯಕ್ಷಮತೆ, ನಿಖರವಾದ ರಕ್ಷಣಾತ್ಮಕ ಕಾರ್ಯ, ಕಡಿಮೆ ಬಿಡುಗಡೆಯ ಸಮಯ ಮತ್ತು ಹೆಚ್ಚಿನ ವಿರಾಮ ಸಾಮರ್ಥ್ಯ, ಸಣ್ಣ ಪರಿಮಾಣದ ಗುಣಲಕ್ಷಣಗಳನ್ನು ಹೊಂದಿದೆ. ಇದು ಕಾಂಟ್ಯಾಕ್ಟರ್‌ಗಳು, ಸ್ವಿಚ್‌ಗಿಯರ್ ಮತ್ತು ಎಲೆಕ್ಟ್ರಿಕ್ ಉಪಕರಣಗಳ ಓವರ್‌ಲೋಡ್‌ನಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲ್ಪಡುತ್ತದೆ.

CDADA ಅನ್ನು ಸಂಪರ್ಕಿಸಿ ಮತ್ತು ನಿಮ್ಮ ತಯಾರಕರಾಗಿ ನಮ್ಮನ್ನು ಆಯ್ಕೆ ಮಾಡಿ, ನಾವು OEM/ODM ಸೇವೆಗಳನ್ನು ನೀಡಬಹುದು.

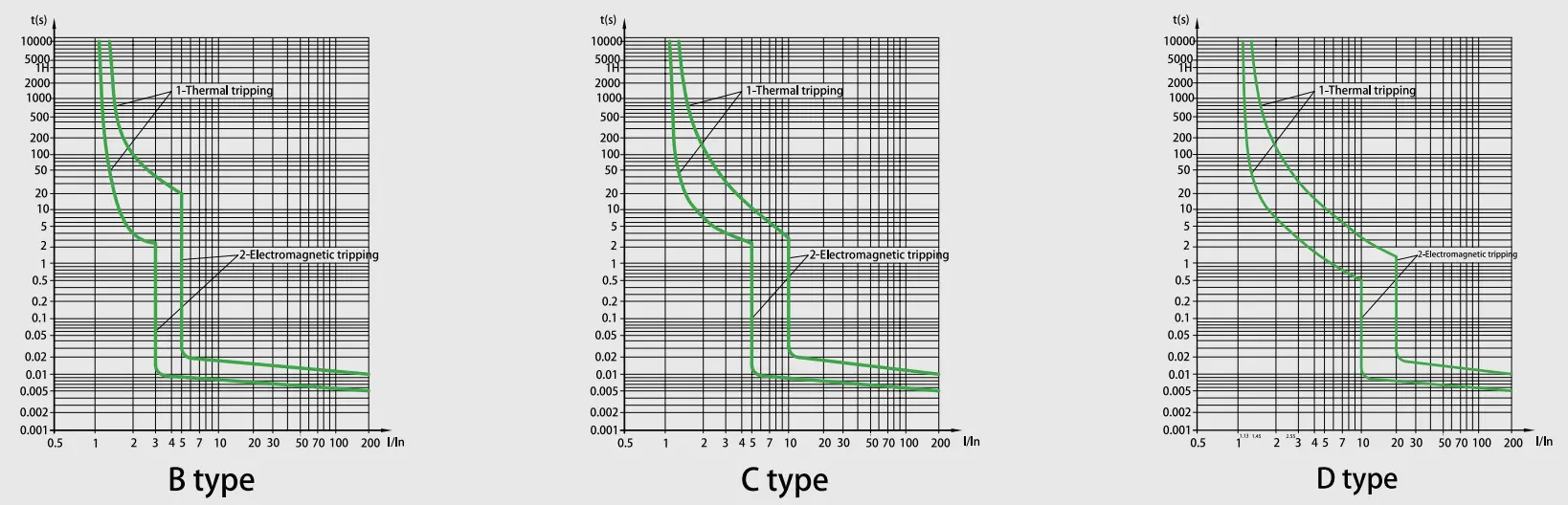

ವಿಶಿಷ್ಟ ಕರ್ವ್

ತಾಂತ್ರಿಕ ವಿವರಣೆ

ALF-63N/H ಸರಣಿ 6KA 10kA ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್
ಪ್ರಮಾಣಿತ	EN/IEC60898-1
ಒಡೆಯುವ ಸಾಮರ್ಥ್ಯ(kA)	6,10
ರಕ್ಷಣೆ	ಓವರ್ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ವಿರುದ್ಧ
ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್(ಎ)ಇನ್	1,2,3,4,6,10,13,16,20,25,32,40,50,63
ದರದ ವೋಲ್ಟೇಜ್(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
ರೇಟ್ ಮಾಡಲಾದ ಉದ್ವೇಗ ತಡೆದುಕೊಳ್ಳುವ ವೋಲ್ಟೇಜ್ Uimp(kV)	4
ರೇಟೆಡ್ ಇನ್ಸುಲೇಶನ್ ವೋಲ್ಟೇಜ್ Ui(V)	500
ಶಕ್ತಿ ಸೀಮಿತಗೊಳಿಸುವ ಕ್ಯಾಸ್	3
ಸುತ್ತುವರಿದ ತಾಪಮಾನ(℃)	-25~+40,ಗರಿಷ್ಠ.95% ಆರ್ದ್ರತೆ
ಥರ್ಮಲ್ ಆಪರೇಟಿಂಗ್ ಮಿತಿ	1.13xln ಒಂದು ಗಂಟೆಯೊಳಗೆ ಟ್ರಿಪ್ಪಿಂಗ್ ಇಲ್ಲ
	ಒಂದು ಗಂಟೆಯೊಳಗೆ 1.45xIn ಟ್ರಿಪ್ಪಿಂಗ್
ಮ್ಯಾಗ್ನೆಟಿಕ್ ಆಪರೇಟಿಂಗ್	ಬಿ:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
ಧ್ರುವಗಳ ಸಂಖ್ಯೆ	1P,1P+N,2P,3P,3P+N ಮತ್ತು 4P
ಪ್ರವಾಸದ ಪ್ರಕಾರ	ಉಷ್ಣ/ಕಾಂತೀಯ ಬಿಡುಗಡೆ
ಟರ್ಮಿನಲ್ ಸಾಮರ್ಥ್ಯ	16mm² ಹೊಂದಿಕೊಳ್ಳುವ ಅಥವಾ 25mm² ಕಟ್ಟುನಿಟ್ಟಾದ 25A ರೇಟಿಂಗ್‌ಗಳು
	25mm²ಫ್ಲೆಕ್ಸಿಬಲ್ ಅಥವಾ 35mm²rigid 32A ರಿಂದ 63A ರೇಟಿಂಗ್‌ಗಳು
ರಕ್ಷಣೆ ಪದವಿ	IP20
ಅನುಸ್ಥಾಪನೆ	35 ಎಂಎಂ ಡಿಐಎನ್ ರೈಲಿನಲ್ಲಿ ಆರೋಹಿಸಲಾಗುತ್ತಿದೆ
ಅಗಲ	ಪ್ರತಿ ಕಂಬಕ್ಕೆ 17.8ಮಿ.ಮೀ

ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಬಿಡುಗಡೆ ಗುಣಲಕ್ಷಣ

ಸಂ.	ಬಿಡುಗಡೆಯ ದರದ ಕರೆಂಟ್ (A)	ಆರಂಭಿಕ ಸ್ಥಿತಿ	ಪ್ರಸ್ತುತ ಪರೀಕ್ಷೆ	ನಿಗದಿತ ಸಮಯ	ಫಲಿತಾಂಶವನ್ನು ಪಡೆಯಬೇಕು	ಟೀಕೆಗಳು
1	1-63	ಶೀತ ಸ್ಥಿತಿ	1.13 ಇಂಚು	t≤1h	ಪ್ರವಾಸವಲ್ಲದ
2	1-63	ಹಿಂದಿನ ಪರೀಕ್ಷೆಯ ಮೇಲೆ	1.45ಲೀ	ಟಿ<1ಗಂ	ಪ್ರವಾಸ	5 ಸೆಗಳಲ್ಲಿ ಸ್ಥಿರವಾಗಿ ನಿರ್ದಿಷ್ಟಪಡಿಸಿದ ಮೌಲ್ಯಕ್ಕೆ ಪ್ರಸ್ತುತವನ್ನು ಹೊಂದಿಸುವುದು
3	ರಲ್ಲಿ≤32	ಶೀತ ಸ್ಥಿತಿ	2.55 ಇಂಚು	1s	ಪ್ರವಾಸ
	ರಲ್ಲಿ>32
4	1-63	ಶೀತ ಸ್ಥಿತಿ	3ಇನ್	t≤0.1s	ಪ್ರವಾಸವಲ್ಲದ	ಬಿ ಪ್ರಕಾರ
			5ಇನ್	t<0.1s	ಪ್ರವಾಸ	ಬಿ ಪ್ರಕಾರ
			5 10 ಲೀ	t≤0.1s	ಪ್ರವಾಸವಲ್ಲದ	ಸಿ ಪ್ರಕಾರ
			10ಇನ್	t<0.1s	ಪ್ರವಾಸ	ಸಿ ಪ್ರಕಾರ
			20 ಲೀ	t≤0.1s	ಪ್ರವಾಸವಲ್ಲದ	ಡಿ ಪ್ರಕಾರ
				t<0.1s	ಪ್ರವಾಸ	ಡಿ ಪ್ರಕಾರ

ಸಹಿಷ್ಣುತೆ(ಕಾರ್ಯಾಚರಣೆಗಳು)

ವರ್ಗ	ಆಪರೇಷನ್ ಸೈಕಲ್ಸ್	ಕಾರ್ಯಾಚರಣೆಯ ಆವರ್ತನ	ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್
ವಿದ್ಯುತ್ ಸಹಿಷ್ಣುತೆ	4000	240/ಗಂ	1-32
		120/ಗಂ	40-63
ಯಾಂತ್ರಿಕ ಸಹಿಷ್ಣುತೆ	10000	240/ಗಂ	1-63

ವೈಶಿಷ್ಟ್ಯಗಳು

★ ಅಲ್ಟ್ರಾ-ಹೈ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ

ಸುಧಾರಿತ ಚಾಪ ನಿಯಂತ್ರಣ ತಂತ್ರಜ್ಞಾನವು ಉದ್ಯಮದ ಮಾನದಂಡಗಳಿಗೆ ಹೋಲಿಸಿದರೆ ಹೆಚ್ಚಿನ ಅಡಚಣೆ ಸಾಮರ್ಥ್ಯವನ್ನು ಸಾಧಿಸುತ್ತದೆ, ತೀವ್ರ ದೋಷದ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಕೈಗಾರಿಕಾ ದರ್ಜೆಯ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ವಿಶ್ವಾಸಾರ್ಹ ರಕ್ಷಣೆ ನೀಡುತ್ತದೆ.

★ ಡ್ಯುಯಲ್-ಮೋಡ್ ಸಂಪರ್ಕ ಇಂಟರ್ಫೇಸ್

ಸಂಯೋಜಿತ ಹೈಬ್ರಿಡ್ ಟರ್ಮಿನಲ್ ವಿನ್ಯಾಸವು ರಿಜಿಡ್ ಬಸ್‌ಬಾರ್ ಡಾಕಿಂಗ್ ಮತ್ತು ಹೊಂದಿಕೊಳ್ಳುವ ಕೇಬಲ್ ಕ್ಲ್ಯಾಂಪಿಂಗ್ ಎರಡನ್ನೂ ಬೆಂಬಲಿಸುತ್ತದೆ, ವೈರಿಂಗ್ ಸಮಯವನ್ನು 40% ರಷ್ಟು ಕಡಿಮೆ ಮಾಡುವಾಗ ವಿವಿಧ ಅನುಸ್ಥಾಪನಾ ಸನ್ನಿವೇಶಗಳಿಗೆ ಉಪಕರಣ-ಮುಕ್ತ ಹೊಂದಾಣಿಕೆಯನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ.

★ ದೀರ್ಘಾಯುಷ್ಯಕ್ಕಾಗಿ ಶಕ್ತಿ-ಶೇಖರಣಾ ಕಾರ್ಯವಿಧಾನ

10,000 ಯಾಂತ್ರಿಕ ಚಕ್ರಗಳ ಸಹಿಷ್ಣುತೆಯೊಂದಿಗೆ ಸ್ಪ್ರಿಂಗ್-ಅಸಿಸ್ಟೆಡ್ ಆಪರೇಟಿಂಗ್ ಸಿಸ್ಟಮ್, ಉಡುಗೆ-ಪರಿಹಾರ ತಂತ್ರಜ್ಞಾನವನ್ನು ಒಳಗೊಂಡಿದೆ

★ ಸುಧಾರಿತ ಸಂಯೋಜಿತ ಆವರಣ

ಖ್ಯಾತಿ-ನಿರೋಧಕ, ಶಾಖ-ನಿರೋಧಕ ಮತ್ತು ಉದ್ವೇಗ-ನಿರೋಧಕ ಗುಣಲಕ್ಷಣಗಳೊಂದಿಗೆ ಒಳಗೊಂಡಿರುವ ದೋಷದ ಘಟನೆಗಳಿಗಾಗಿ ಆರ್ಕ್-ಕ್ವೆನ್ಚಿಂಗ್ ಚೇಂಬರ್‌ಗಳನ್ನು ಸಂಯೋಜಿಸಲಾಗಿದೆ.

★ ಡೈನಾಮಿಕ್ ಕರೆಂಟ್-ಸೀಮಿತ ಸ್ಥಳಶಾಸ್ತ್ರ

ಇಂಟೆಲಿಜೆಂಟ್ ಲೆಟ್-ಥ್ರೂ ಎನರ್ಜಿ ನಿಗ್ರಹವು ಗರಿಷ್ಠ ದೋಷದ ಪ್ರವಾಹಗಳನ್ನು 65-80% ರಷ್ಟು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, 30% ಒಟ್ಟಾರೆ ಸಿಸ್ಟಮ್ ವೆಚ್ಚ ಕಡಿತ ಸಾಮರ್ಥ್ಯದೊಂದಿಗೆ ಡೌನ್‌ಸ್ಟ್ರೀಮ್ ಸಾಧನದ ವಿವರಣೆ ಆಪ್ಟಿಮೈಸೇಶನ್ ಅನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ.

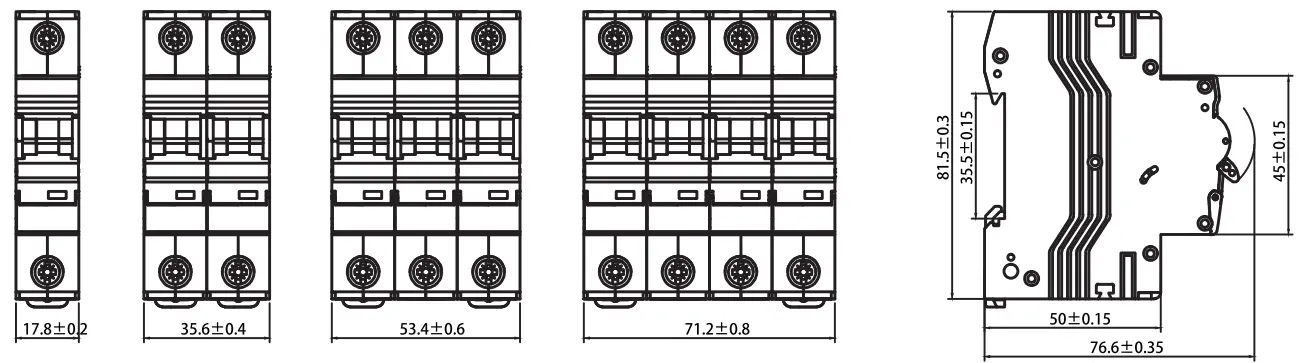

ರೂಪರೇಖೆಯ ಆಯಾಮಗಳು

ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶಗಳು

★ ವಸತಿ: ಮನೆಯ ಸುರಕ್ಷತೆಗಾಗಿ ಗ್ರಾಹಕ ಘಟಕಗಳು ಮತ್ತು ವಿತರಣಾ ಮಂಡಳಿಗಳು.

★ ಕೈಗಾರಿಕಾ: ಸಂಪರ್ಕಕಾರರು, ಸ್ವಿಚ್ ಗೇರ್ ಮತ್ತು ಭಾರೀ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ರಕ್ಷಣೆ.

★ ವಾಣಿಜ್ಯ: ಕಚೇರಿ ಕಟ್ಟಡಗಳು ಮತ್ತು ಶಾಪಿಂಗ್ ಮಾಲ್‌ಗಳು ಹೆಚ್ಚಿನ ಬ್ರೇಕಿಂಗ್ ವಿಶ್ವಾಸಾರ್ಹತೆಯ ಅಗತ್ಯವಿರುತ್ತದೆ.

ಗುಣಮಟ್ಟ ನಿಯಂತ್ರಣ ಮತ್ತು ಪ್ರಮಾಣಿತ ಪರೀಕ್ಷೆ

★ ಪ್ರತಿ CDADA MCB IEC60898-1 ರ ಅನುಸರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಕಠಿಣ ಪರೀಕ್ಷೆಗೆ ಒಳಗಾಗುತ್ತದೆ:

★ ಥರ್ಮಲ್ ಟ್ರಿಪ್ಪಿಂಗ್ ಟೆಸ್ಟ್: 1.13In (ನಾನ್-ಟ್ರಿಪ್) ಮತ್ತು 1.45In (1 ಗಂಟೆಯೊಳಗೆ ಪ್ರಯಾಣ) ಪರಿಶೀಲಿಸಲಾಗಿದೆ.

★ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಟ್ರಿಪ್ಪಿಂಗ್ ಟೆಸ್ಟ್: ಬಿ, ಸಿ ಮತ್ತು ಡಿ ಗುಣಲಕ್ಷಣಗಳಿಗೆ ನಿಖರವಾದ ಬಿಡುಗಡೆ ಪರೀಕ್ಷೆ.

★ ವಿದ್ಯುತ್ ಸಹಿಷ್ಣುತೆ: 4,000 ಕಾರ್ಯಾಚರಣೆಯ ಚಕ್ರಗಳಿಗೆ ಪರೀಕ್ಷಿಸಲಾಗಿದೆ.

★ ಯಾಂತ್ರಿಕ ಸಹಿಷ್ಣುತೆ: 10,000 ಚಕ್ರಗಳಿಗೆ ಪರಿಶೀಲಿಸಲಾಗಿದೆ.

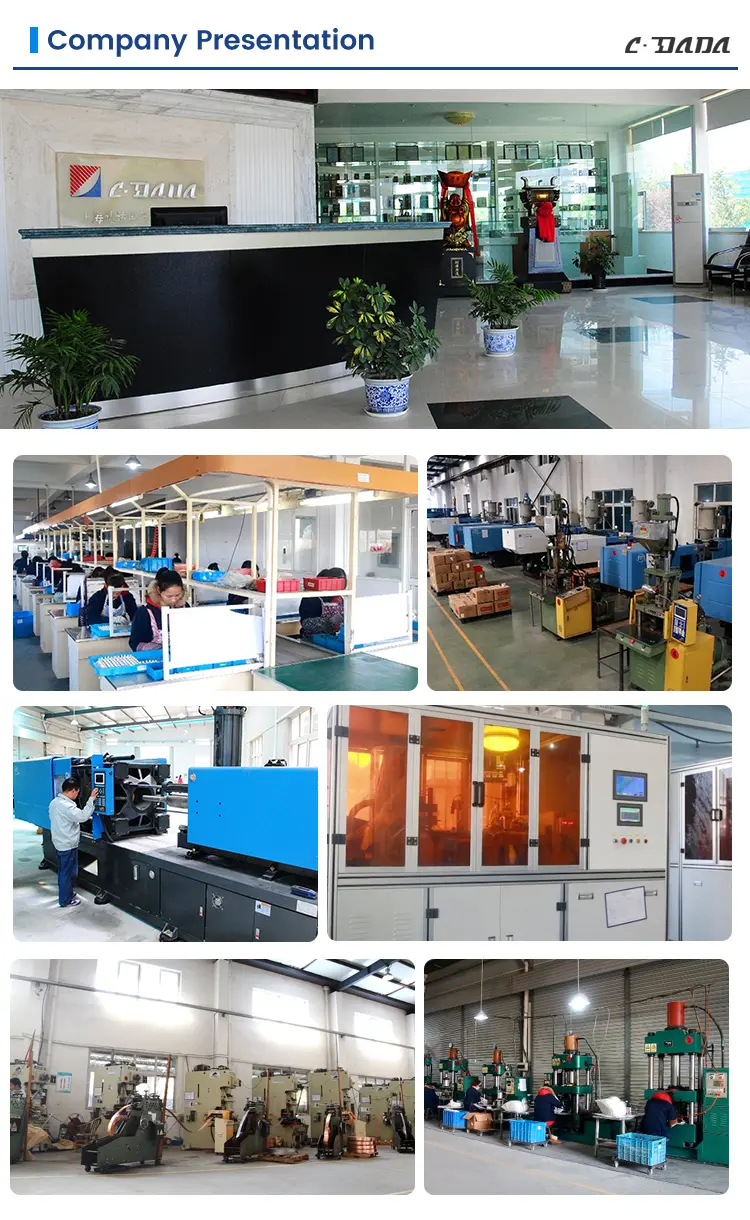

ಫ್ಯಾಕ್ಟರಿ ಸಾಮರ್ಥ್ಯ ಮತ್ತು ಬೆಂಬಲ

ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್ ಕಂ., ಲಿಮಿಟೆಡ್ ಸುಧಾರಿತ ಉತ್ಪಾದನಾ ಮಾರ್ಗಗಳು ಮತ್ತು ವೃತ್ತಿಪರ ಎಂಜಿನಿಯರಿಂಗ್ ತಂಡದೊಂದಿಗೆ ಪ್ರಮುಖ ತಯಾರಕ. ನಾವು ಒದಗಿಸುತ್ತೇವೆ:

★ ಜಾಗತಿಕ ಬ್ರ್ಯಾಂಡ್‌ಗಳಿಗಾಗಿ ಕಸ್ಟಮೈಸ್ ಮಾಡಿದ OEM/ODM ಸೇವೆಗಳು.

★ ಶೂನ್ಯ-ದೋಷದ ವಿತರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಅತ್ಯಾಧುನಿಕ ಪರೀಕ್ಷಾ ಸಾಧನಗಳು.

★ ಗ್ಲೋಬಲ್ ಲಾಜಿಸ್ಟಿಕ್ಸ್ ಬೆಂಬಲ: ಉತ್ಪನ್ನಗಳು ಪರಿಪೂರ್ಣ ಸ್ಥಿತಿಯಲ್ಲಿ ಬರುವುದನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಸಮುದ್ರ ಮತ್ತು ವಾಯು ಸರಕು ಸಾಗಣೆಗಾಗಿ ಆಪ್ಟಿಮೈಸ್ಡ್ ಪ್ಯಾಕೇಜಿಂಗ್.
