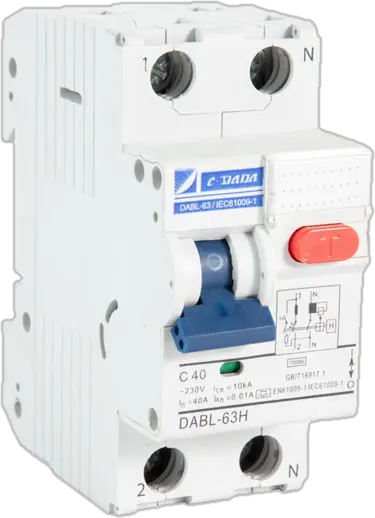

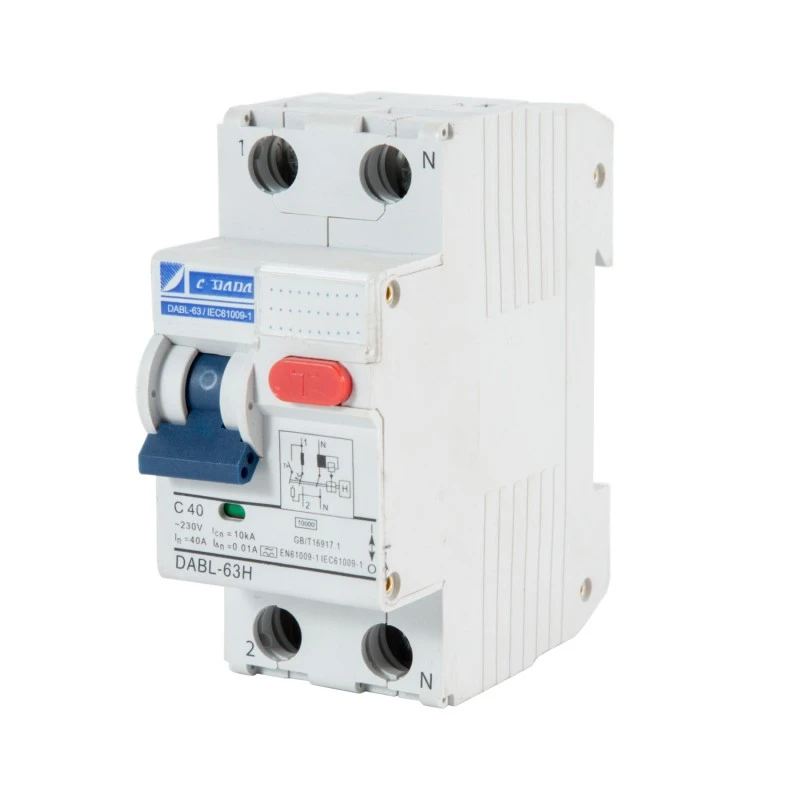

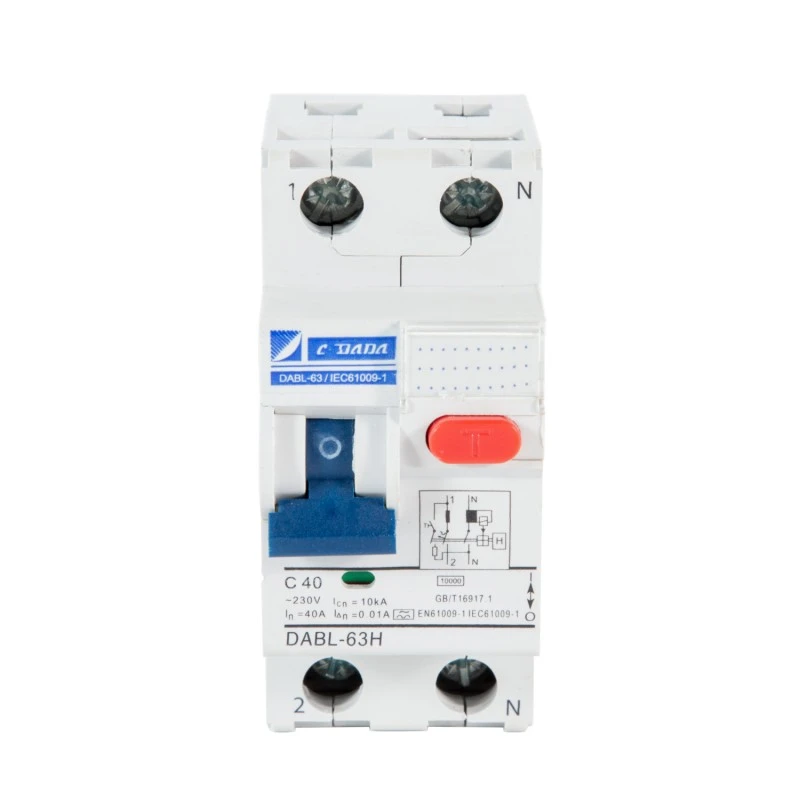

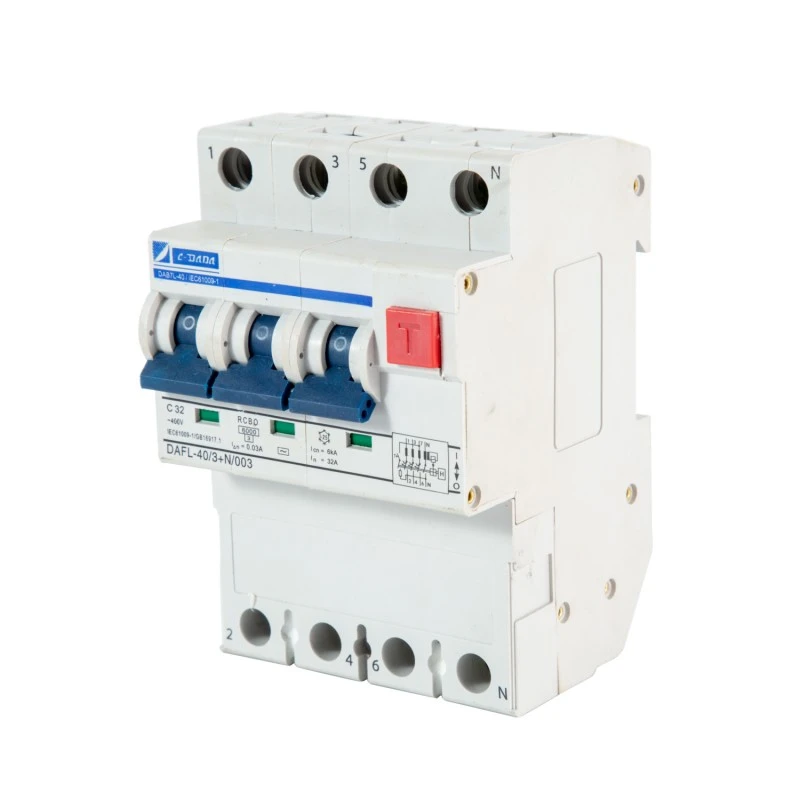

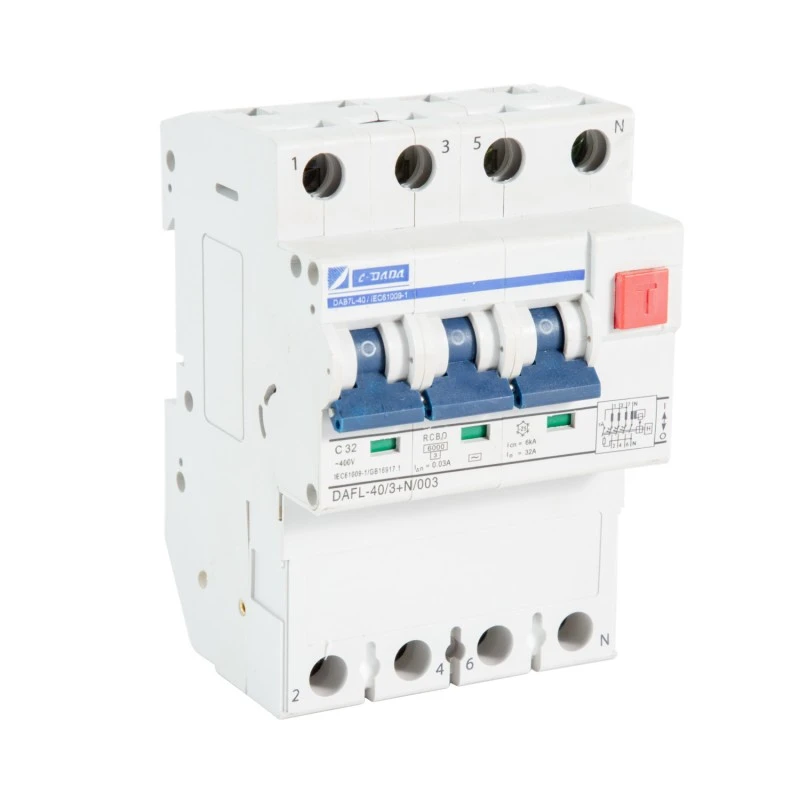

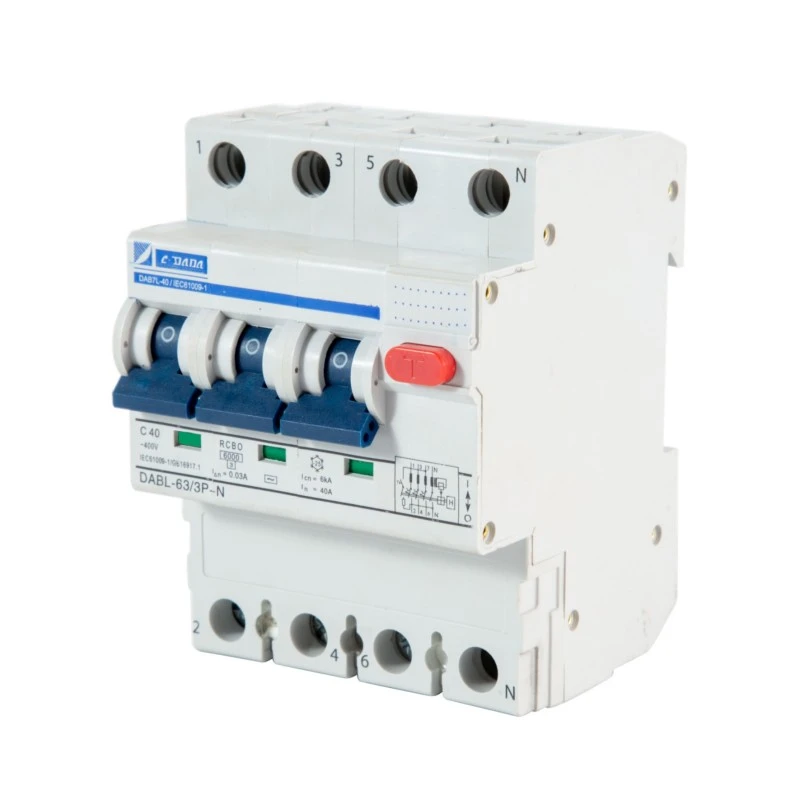

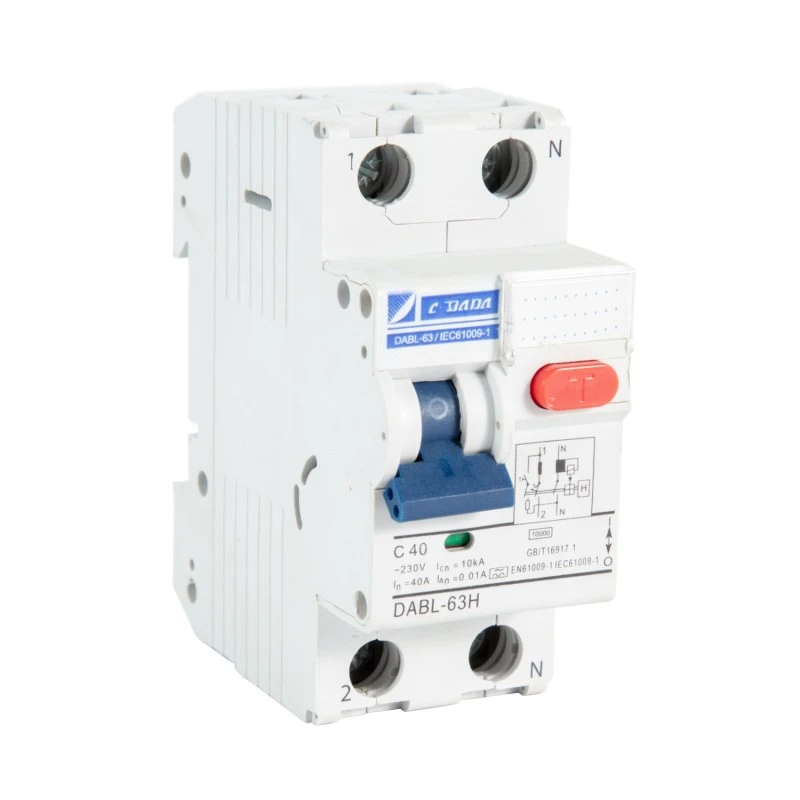

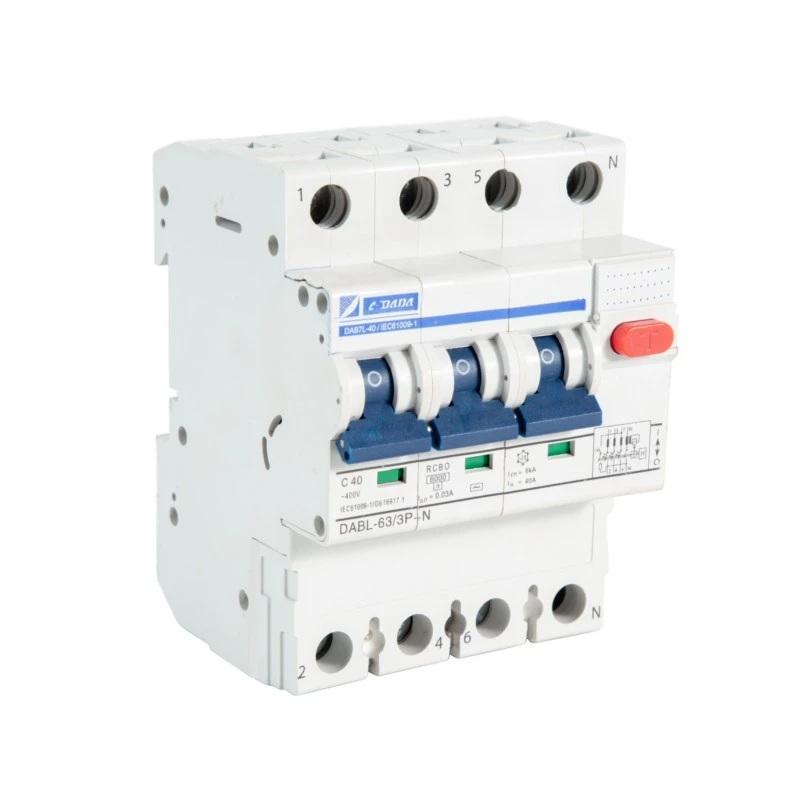

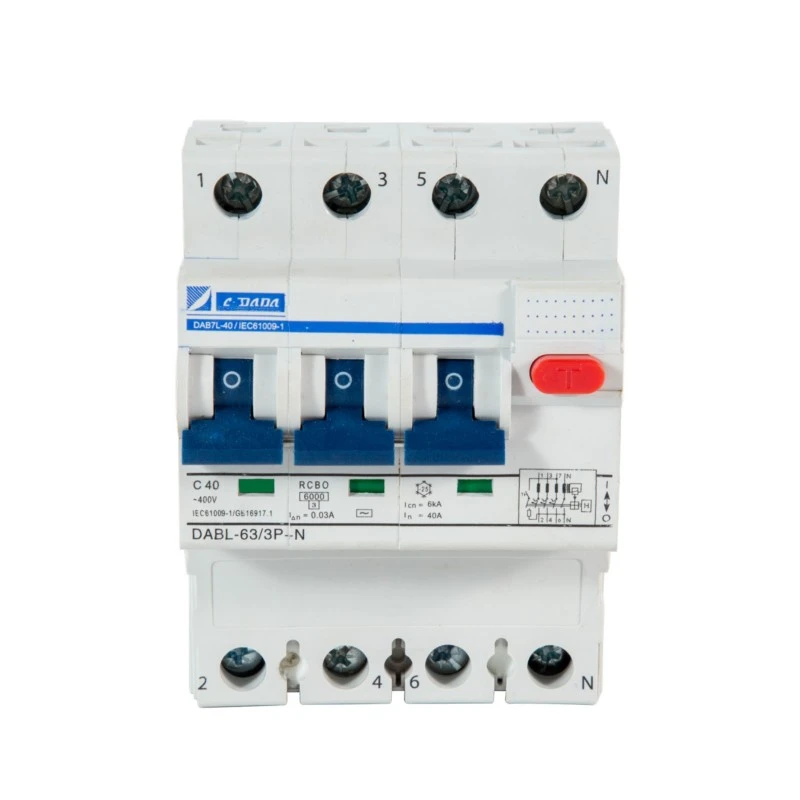

2P 4P ವಿದ್ಯುತ್ಕಾಂತೀಯ RCBO

ವಿದ್ಯುತ್ ವಿಶ್ವಾಸಾರ್ಹತೆ ಅನಿಶ್ಚಿತವಾಗಿರುವ ಪರಿಸರದಲ್ಲಿ ರಾಜಿಯಾಗದ ಸುರಕ್ಷತೆಗಾಗಿ, ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್ CO., LTD. CDADA DABF-63 2P 4P ಎಲೆಕ್ಟ್ರೋಮ್ಯಾಗ್ನೆಟಿಕ್ RCBO ಅನ್ನು ಪ್ರಸ್ತುತಪಡಿಸುತ್ತದೆ ನಿಜವಾದ 2P/4P ವಿದ್ಯುತ್ಕಾಂತೀಯ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಜೊತೆಗೆ ಯಾವುದೇ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳು ಅಥವಾ ಬಾಹ್ಯ ವಿದ್ಯುತ್ ಸರಬರಾಜು ಇಲ್ಲದೆ ಕಾರ್ಯನಿರ್ವಹಿಸುವ ಮಿತಿಮೀರಿದ ರಕ್ಷಣೆಯೊಂದಿಗೆ. IEC ಮಾನದಂಡಗಳಿಗೆ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ, ಈ RCBO ಒಂದು ಸಾಧನದಲ್ಲಿ ಮೂರು ಅಗತ್ಯ ರಕ್ಷಣೆಗಳನ್ನು ಒದಗಿಸುತ್ತದೆ:

★ ವಿದ್ಯುತ್ ಆಘಾತ ತಡೆಗಟ್ಟುವಿಕೆ (30mA ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಪತ್ತೆ ಮೂಲಕ),

★ ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆ (ಥರ್ಮಲ್ ಮೆಕ್ಯಾನಿಸಂ),

★ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಅಡಚಣೆ (ಕಾಂತೀಯ ಬಿಡುಗಡೆ, 6kA).

ಹೊರಾಂಗಣ ಸಾಕೆಟ್‌ಗಳು, ಗ್ಯಾರೇಜ್‌ಗಳು, ನೆಲಮಾಳಿಗೆಗಳು ಮತ್ತು ಗ್ರಾಮೀಣ ಸ್ಥಾಪನೆಗಳಿಗೆ ಶಿಫಾರಸು ಮಾಡಲಾಗಿದೆ, DABF-63 ತಟಸ್ಥವಾಗಿ ಕಳೆದುಹೋದರೂ, ವೋಲ್ಟೇಜ್ ಕುಸಿತಗಳು ಅಥವಾ ಬ್ಲ್ಯಾಕ್‌ಔಟ್‌ಗಳ ಸಮಯದಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸುವುದನ್ನು ಮುಂದುವರಿಸುತ್ತದೆ-ಇದು ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಪರ್ಯಾಯಗಳ ಮೇಲೆ ನಿರ್ಣಾಯಕ ಪ್ರಯೋಜನವಾಗಿದೆ. ಸ್ವತಂತ್ರ ಸಂಪರ್ಕ ಸ್ಥಾನ ಸೂಚಕ, –25°C ನಿಂದ +40°C ಕಾರ್ಯಾಚರಣಾ ಶ್ರೇಣಿ ಮತ್ತು ದೃಢವಾದ ಟರ್ಮಿನಲ್ ವಿನ್ಯಾಸದೊಂದಿಗೆ, ಇದು ಅತ್ಯಂತ ಮುಖ್ಯವಾದ ಸ್ಥಳದಲ್ಲಿ ವಿಫಲ-ಸುರಕ್ಷಿತ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ನೀಡುತ್ತದೆ.

ಪ್ರಮುಖ ವಿಶೇಷಣಗಳು

ಮಾದರಿ: DABF-63 ಸರಣಿ

ವಿಧ: ವಿದ್ಯುತ್ಕಾಂತೀಯ RCBO (ಯಾವುದೇ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್, ಯಾವುದೇ ಸಹಾಯಕ ಶಕ್ತಿ ಅಗತ್ಯವಿಲ್ಲ)

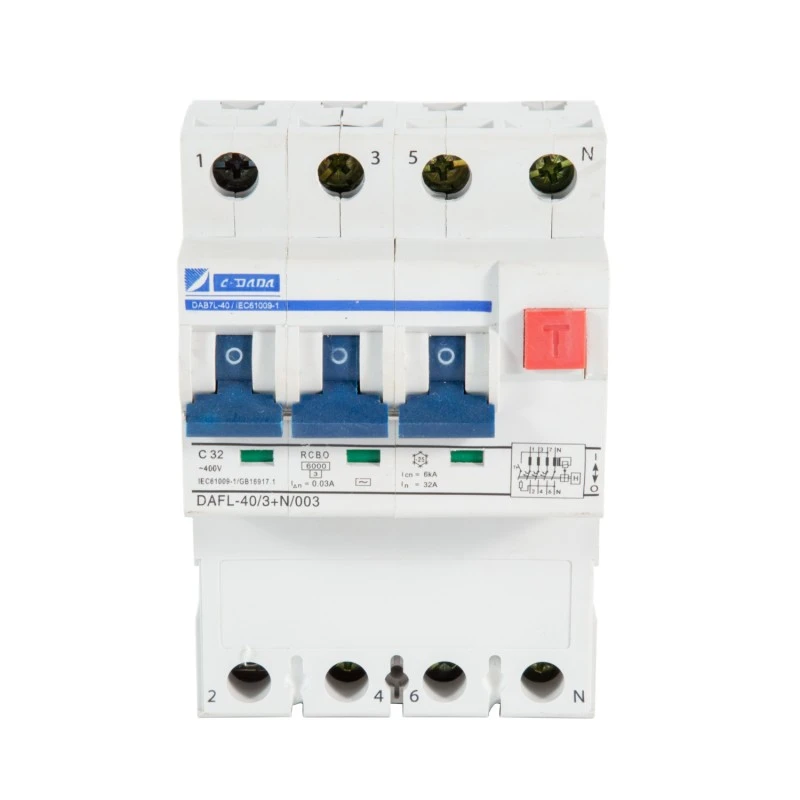

ಧ್ರುವಗಳು: 2P (1+N) ಅಥವಾ 4P (3+N)

ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್ (ಇನ್): 6–63A (DAB7 ಪ್ಲಾಟ್‌ಫಾರ್ಮ್ ಆಧಾರಿತ ವಿಶಿಷ್ಟ ಶ್ರೇಣಿ)

ಉಳಿದಿರುವ ಸೂಕ್ಷ್ಮತೆ (I△n): 30mA (ವೈಯಕ್ತಿಕ ರಕ್ಷಣೆಗಾಗಿ ಪ್ರಮಾಣಿತ; 100mA ಐಚ್ಛಿಕ)

ನಾನ್-ಟ್ರಿಪ್ಪಿಂಗ್ ಕರೆಂಟ್: 0.5 × I△n

I△n ನಲ್ಲಿ ಪ್ರಯಾಣದ ಸಮಯ: ≤ 0.1ಸೆ

ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ: 6kA

ರಕ್ಷಣೆಯ ಕಾರ್ಯಗಳು:

ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ (ಸೋರಿಕೆ) - ವಿದ್ಯುತ್ಕಾಂತೀಯ ಸಂವೇದನೆ

★ ಓವರ್ಲೋಡ್ - ಬೈಮೆಟಾಲಿಕ್ ಥರ್ಮಲ್

★ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ - ಕಾಂತೀಯ ಬಿಡುಗಡೆ

★ ಕಾರ್ಯಾಚರಣಾ ತಾಪಮಾನ: –25°C ನಿಂದ +40°C

ಆರೋಹಿಸುವಾಗ: 35mm DIN ರೈಲಿನಲ್ಲಿ 2-ಮಾಡ್ಯೂಲ್ ಅಗಲ

ಪ್ರಮುಖ ಲಕ್ಷಣಗಳು:

★ ಶುದ್ಧ ವಿದ್ಯುತ್ಕಾಂತೀಯ ಭೇದಾತ್ಮಕ ಕಾರ್ಯವಿಧಾನ

★ ಸ್ವತಂತ್ರ ಸಂಪರ್ಕ ಸ್ಥಾನ ಸೂಚಕ (ನಿಜವಾದ ಆನ್/ಆಫ್/ಟ್ರಿಪ್ ಸ್ಥಿತಿ)

★ ಮಾಸಿಕ ಕಾರ್ಯನಿರ್ವಹಣೆಯ ಪರಿಶೀಲನೆಗಾಗಿ "ಟೆಸ್ಟ್" ಬಟನ್

★ ನಾಚ್ಡ್ ಟರ್ಮಿನಲ್ ಕ್ಲಾಂಪ್‌ಗಳು → ಕಡಿಮೆ ಉಷ್ಣ ನಷ್ಟ, ಬಲವಾದ ಹಿಡಿತ

★ ಸಿಲ್ವರ್-ಬೇರಿಂಗ್ ಸಂಪರ್ಕಗಳು → ಹೆಚ್ಚಿನ ಬಾಳಿಕೆ, ಕಡಿಮೆ ಪ್ರತಿರೋಧ

★ ಕ್ರಾಸ್-ಫಂಕ್ಷನಲ್ ಸ್ಕ್ರೂಗಳು (+/–) → ಸುಲಭ ಅನುಸ್ಥಾಪನೆ

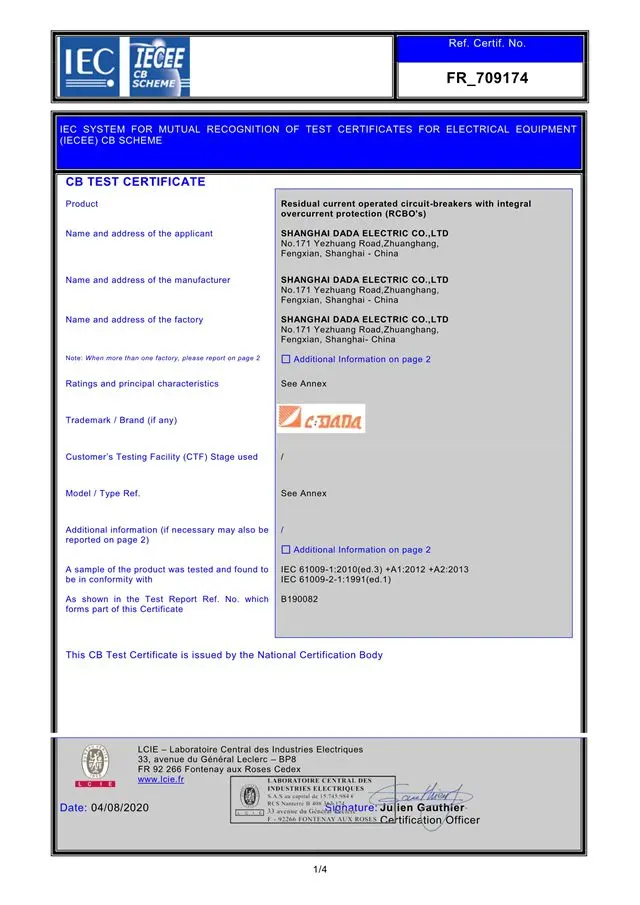

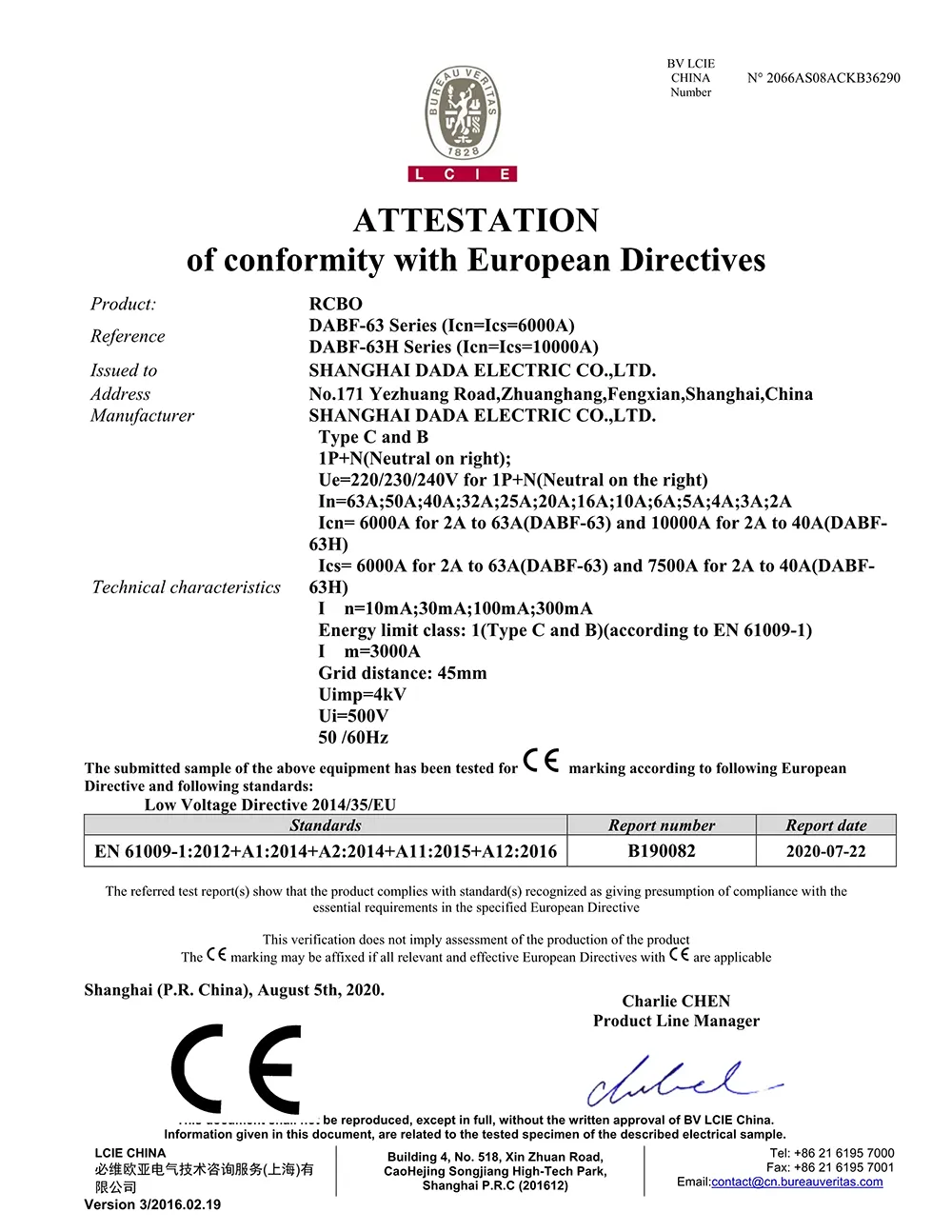

★ ಪ್ರಮಾಣೀಕರಣಗಳು: CE, CB (RoHS ಕಂಪ್ಲೈಂಟ್ ವಸ್ತುಗಳು)

CDADA ವಿದ್ಯುತ್ಕಾಂತೀಯ RCBO ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

★ ಪವರ್ ಇಲ್ಲದೆ ಕೆಲಸ ಮಾಡುತ್ತದೆ - ಎವರ್

ಎಲೆಕ್ಟ್ರಾನಿಕ್ RCBOಗಳಂತಲ್ಲದೆ, ನಮ್ಮ 2P 4P ಎಲೆಕ್ಟ್ರೋಮ್ಯಾಗ್ನೆಟಿಕ್ RCBO ಗೆ ಸೋರಿಕೆಯನ್ನು ಪತ್ತೆಹಚ್ಚಲು ಯಾವುದೇ ಲೈನ್ ವೋಲ್ಟೇಜ್ ಅಗತ್ಯವಿಲ್ಲ-ತಟಸ್ಥ ವೈಫಲ್ಯ, ಬ್ರೌನ್‌ಔಟ್‌ಗಳು ಅಥವಾ ಸಂಪೂರ್ಣ ಸ್ಥಗಿತದ ಸಮಯದಲ್ಲಿ ರಕ್ಷಣೆಯನ್ನು ಖಾತ್ರಿಪಡಿಸುತ್ತದೆ.

★ ಕಠಿಣ ಅಥವಾ ದೂರಸ್ಥ ಸ್ಥಳಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ

ಗ್ರಾಮೀಣ ಪ್ರದೇಶಗಳು, ನಿರ್ಮಾಣ ಸ್ಥಳಗಳು, ಫಾರ್ಮ್‌ಗಳು, ಸುರಂಗಗಳು ಮತ್ತು ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಾಧನಗಳು ಅಸಮರ್ಪಕವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಬಹುದಾದ ಅಸ್ಥಿರ ಗ್ರಿಡ್‌ಗಳನ್ನು ಹೊಂದಿರುವ ಪ್ರದೇಶಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.

★ ಅಂತರ್ಗತವಾಗಿ ವಿಫಲ-ಸುರಕ್ಷಿತ

ಸೆಮಿಕಂಡಕ್ಟರ್‌ಗಳಿಲ್ಲ = ವಯಸ್ಸಾಗಿಲ್ಲ, ಸಾಫ್ಟ್‌ವೇರ್ ದೋಷಗಳಿಲ್ಲ, ಇಎಂಐ ಸೆನ್ಸಿಟಿವಿಟಿ ಇಲ್ಲ. ಕೇವಲ ಸಾಬೀತಾದ ವಿದ್ಯುತ್ಕಾಂತೀಯ ಭೌತಶಾಸ್ತ್ರ.

★ ಕಾರ್ಯಾಚರಣೆಯ ಸ್ಥಿತಿಯನ್ನು ತೆರವುಗೊಳಿಸಿ

ಸ್ವತಂತ್ರ ಸಂಪರ್ಕ ಸೂಚಕವು ನಿಜವಾದ ಸಂಪರ್ಕ ಸ್ಥಿತಿಯನ್ನು ತೋರಿಸುತ್ತದೆ-ನಿರ್ವಹಣೆ ಮತ್ತು ಸುರಕ್ಷತೆ ಲೆಕ್ಕಪರಿಶೋಧನೆಗಳಿಗೆ ನಿರ್ಣಾಯಕವಾಗಿದೆ.

★ ಕಾಂಪ್ಯಾಕ್ಟ್ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹ

2-ಮಾಡ್ಯೂಲ್ ಗಾತ್ರವು ಪ್ಯಾನಲ್ ಜಾಗವನ್ನು ಉಳಿಸುತ್ತದೆ, ಆದರೆ ಬೆಳ್ಳಿ-ಮಿಶ್ರಲೋಹದ ಸಂಪರ್ಕಗಳು ಮತ್ತು ದೃಢವಾದ ಟರ್ಮಿನಲ್ಗಳು ದೀರ್ಘ ಸೇವಾ ಜೀವನವನ್ನು ಖಚಿತಪಡಿಸುತ್ತವೆ.

★ ಜಾಗತಿಕ ಅನುಸರಣೆ

IEC, CE, ಮತ್ತು CB ಮಾನದಂಡಗಳಿಗೆ ಪ್ರಮಾಣೀಕರಿಸಲಾಗಿದೆ-ರಫ್ತು ಮತ್ತು ಅಂತರರಾಷ್ಟ್ರೀಯ ಯೋಜನೆಗಳಿಗೆ ವಿಶ್ವಾಸಾರ್ಹವಾಗಿದೆ.

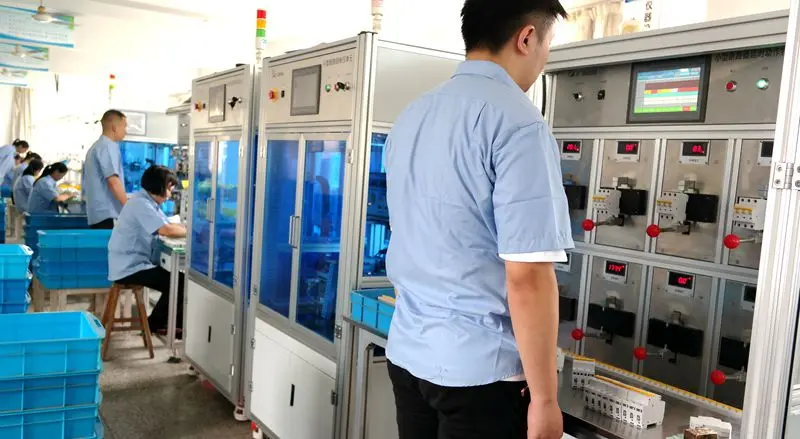

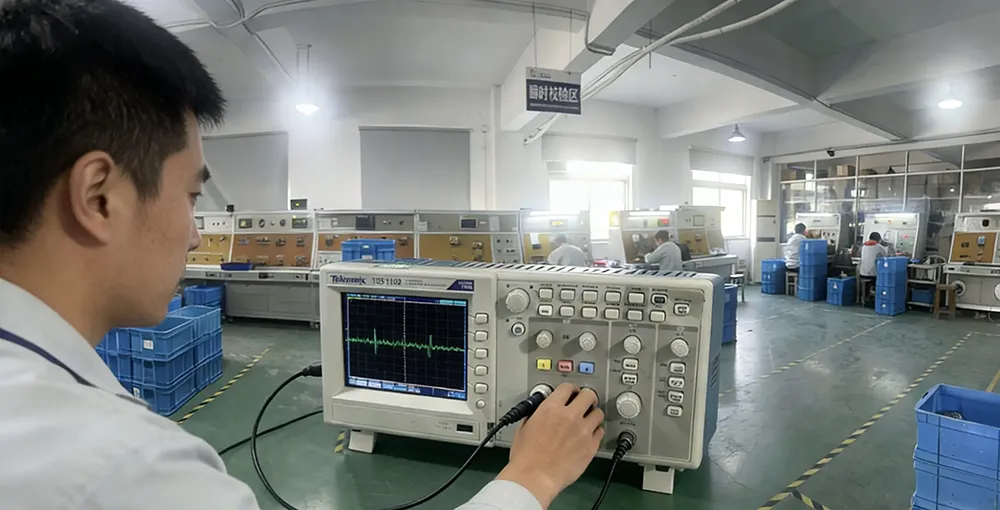

★ ನಮ್ಮ ಸೌಲಭ್ಯವನ್ನು ತೊರೆಯುವ ಎಲ್ಲಾ ಉತ್ಪನ್ನಗಳನ್ನು 100% ಪರಿಶೀಲಿಸುವುದು ನಮ್ಮ ನೀತಿಯಾಗಿರುವುದರಿಂದ, ನಮ್ಮ ಸೌಲಭ್ಯವನ್ನು ತೊರೆಯುವ ಮೊದಲು ಉತ್ಪನ್ನವು ಕ್ರಿಯಾತ್ಮಕವಾಗಿ 100% ನಿಖರವಾಗಿದೆ ಎಂದು ನಾವು ಸಂಪೂರ್ಣ ಖಚಿತವಾಗಿ ಖಾತರಿ ನೀಡಬಹುದು.

★ ಉಪಕರಣಗಳು, ಪ್ರಕ್ರಿಯೆಗಳು, ಜನರು ಮತ್ತು ಪ್ರಮಾಣೀಕರಣಗಳಲ್ಲಿ ಹೂಡಿಕೆ ಮಾಡುವ ಮೂಲಕ ನಾವು ನಮ್ಮ ತಾಂತ್ರಿಕ ಪರಿಣತಿಯನ್ನು ನಿರ್ಮಿಸುವುದನ್ನು ಮುಂದುವರಿಸುತ್ತೇವೆ ಅದು ನಮ್ಮ ಉತ್ಪನ್ನದಲ್ಲಿ ಪ್ರತಿಫಲಿಸುತ್ತದೆ ಮತ್ತು ಅಂತಿಮವಾಗಿ ನಮ್ಮ ಗ್ರಾಹಕರ ತೃಪ್ತಿಯಲ್ಲಿ ಪ್ರತಿಫಲಿಸುತ್ತದೆ.

ವಿಶಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

ಗ್ರಾಮೀಣ ವಿದ್ಯುದೀಕರಣ ಯೋಜನೆಗಳು

ಹೊರಾಂಗಣ ಸಾಕೆಟ್‌ಗಳು ಮತ್ತು EV ಚಾರ್ಜಿಂಗ್ ಪಾಯಿಂಟ್‌ಗಳು (ಮೂಲ ಪದರ)

ಗ್ಯಾರೇಜುಗಳು, ನೆಲಮಾಳಿಗೆಗಳು ಮತ್ತು ಕಾರ್ಯಾಗಾರಗಳು (ತೇವ, ಶೀತ ಪರಿಸರಗಳು)

ಟಿಟಿ ಅರ್ಥಿಂಗ್ ಸಿಸ್ಟಮ್ಸ್ (ಅಲ್ಲಿ ತಟಸ್ಥ ಸಮಗ್ರತೆ ಕಳಪೆಯಾಗಿದೆ)

ಬ್ಯಾಕಪ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ತುರ್ತು ಫಲಕಗಳು

ಪದೇ ಪದೇ ಕೇಳಲಾಗುವ ಪ್ರಶ್ನೆಗಳು

Q1: ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಮತ್ತು ವಿದ್ಯುತ್ಕಾಂತೀಯ RCBO ಗಳ ನಡುವಿನ ವ್ಯತ್ಯಾಸವೇನು?

A1:

Q2: ಈ RCBO ಉಲ್ಬಣ ರಕ್ಷಣೆ ನೀಡುತ್ತದೆಯೇ?

A2: ಇಲ್ಲ. ನಿಜವಾದ ವಿದ್ಯುತ್ಕಾಂತೀಯ RCBOಗಳು ವೇರಿಸ್ಟರ್‌ಗಳು ಅಥವಾ ಸರ್ಜ್ ಸಪ್ರೆಶನ್ ಅನ್ನು ಒಳಗೊಂಡಿರುವುದಿಲ್ಲ-ಅವುಗಳಿಗೆ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳು ಬೇಕಾಗುತ್ತವೆ. ಉಲ್ಬಣ ರಕ್ಷಣೆ ಅಗತ್ಯವಿದ್ದರೆ, ಅದನ್ನು ಪ್ರತ್ಯೇಕ SPD ಯೊಂದಿಗೆ ಜೋಡಿಸಿ (ಸರ್ಜ್ ರಕ್ಷಣಾತ್ಮಕ ಸಾಧನ).

Q3: ವೈಯಕ್ತಿಕ ಆಘಾತ ರಕ್ಷಣೆಗಾಗಿ 30mA ಸಾಕಾಗುತ್ತದೆಯೇ?

A3: ಹೌದು. 30mA ವಸತಿ ಮತ್ತು ವಾಣಿಜ್ಯ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ನೇರ ಸಂಪರ್ಕದ ವಿರುದ್ಧ ಜೀವ ಉಳಿಸುವ ರಕ್ಷಣೆಗಾಗಿ IEC ಪ್ರಮಾಣಿತ ಮಿತಿಯಾಗಿದೆ.

Q4: ಇದನ್ನು ಮುಖ್ಯ ಆದಾಯದ ರಕ್ಷಣೆಯಾಗಿ ಬಳಸಬಹುದೇ?

A4: ಹೌದು-6kA ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯದೊಂದಿಗೆ, DABF-63 ಸಣ್ಣ ವಿತರಣಾ ಮಂಡಳಿಗಳಲ್ಲಿ, ವಿಶೇಷವಾಗಿ TT ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಒಳಬರುವ ರಕ್ಷಣೆಯಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ.

Q5: ವಿದ್ಯುತ್ಕಾಂತೀಯ RCBO ಗಾಗಿ CDADA ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

A5: CDADA ಕೊಡುಗೆಗಳು:

● ನಿಜವಾದ ವಿದ್ಯುತ್ಕಾಂತೀಯ ವಿನ್ಯಾಸ (ಯಾವುದೇ ಗುಪ್ತ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್ ಇಲ್ಲ)

● ನಿಜವಾದ 0V ಕಾರ್ಯಾಚರಣೆಯ ಸಾಮರ್ಥ್ಯ

● 2-ಮಾಡ್ಯೂಲ್ ಕಾಂಪ್ಯಾಕ್ಟ್ ಗಾತ್ರ - ವಿದ್ಯುತ್ಕಾಂತೀಯ ಪ್ರಕಾರಗಳಿಗೆ ಅಪರೂಪ

● ಸುರಕ್ಷತೆ ಪರಿಶೀಲನೆಗಾಗಿ ಸ್ವತಂತ್ರ ಸಂಪರ್ಕ ಸೂಚಕ

● ಜಾಗತಿಕ ಪ್ರಮಾಣೀಕರಣಗಳು (CE/CB) ಮತ್ತು OEM-ಸಿದ್ಧ ಬೆಂಬಲ
