2P 4P ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಪ್ರಕಾರದ RCBO

CDADA DABL-63 2P 4P ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಟೈಪ್ RCBO ನೊಂದಿಗೆ ಆಧುನಿಕ ವಿದ್ಯುತ್ ಸ್ಥಾಪನೆಗಳಲ್ಲಿ ಸುರಕ್ಷತೆಯನ್ನು ಗರಿಷ್ಠಗೊಳಿಸಿ - ಶಾಂಘೈ DADA ಎಲೆಕ್ಟ್ರಿಕ್ CO., LTD ನಿಂದ ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ಓವರ್‌ಕರೆಂಟ್ ರಕ್ಷಣೆಯೊಂದಿಗೆ ಕಾಂಪ್ಯಾಕ್ಟ್, ಬುದ್ಧಿವಂತ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್. 2P (1+N) ಮತ್ತು 4P (3+N) ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ, ಈ ಎಲೆಕ್ಟ್ರಾನಿಕ್ RCBO ಫೋರ್-ಇನ್-ಒನ್ ರಕ್ಷಣೆಯನ್ನು ನೀಡುತ್ತದೆ:

ಎಲೆಕ್ಟ್ರಿಕ್ ಆಘಾತ ತಡೆಗಟ್ಟುವಿಕೆ (30mA ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಪತ್ತೆಯ ಮೂಲಕ),

ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆ,

ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಅಡಚಣೆ (6kA ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ),

ಉಲ್ಬಣ ನಿಗ್ರಹ (ಇಂಟಿಗ್ರೇಟೆಡ್ ಡಿ-ಕ್ಲಾಸ್ ವೆರಿಸ್ಟರ್).

ಹೊರಾಂಗಣ ಸಾಕೆಟ್‌ಗಳು, ಗ್ಯಾರೇಜ್ ಲೈಟಿಂಗ್, ಬೇಸ್‌ಮೆಂಟ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಅಪ್ಲೈಯನ್ಸ್ ಫೀಡರ್‌ಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ, DABL-63 CE, CB ಮತ್ತು RoHS ಮಾನದಂಡಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ ಮತ್ತು ಅಲ್ಟ್ರಾ-ಸೆನ್ಸಿಟಿವ್ ದೋಷ ಪತ್ತೆಗಾಗಿ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಡಿಫರೆನ್ಷಿಯಲ್ ಮಾಡ್ಯೂಲ್ ಅನ್ನು ಹೊಂದಿದೆ. 2-ಮಾಡ್ಯೂಲ್ ಡಿಐಎನ್ ಅಗಲ, ಸ್ವತಂತ್ರ ಸಂಪರ್ಕ ಸ್ಥಾನ ಸೂಚಕ, ಮತ್ತು -25 ° C ನಿಂದ +40 ° C ಕಾರ್ಯಾಚರಣೆಯ ಶ್ರೇಣಿಯೊಂದಿಗೆ, ಇದು ವೈವಿಧ್ಯಮಯ ಹವಾಮಾನಗಳು ಮತ್ತು ವಸತಿ/ವಾಣಿಜ್ಯ ಸೆಟ್ಟಿಂಗ್‌ಗಳಾದ್ಯಂತ ವಿಶ್ವಾಸಾರ್ಹತೆಗಾಗಿ ನಿರ್ಮಿಸಲಾಗಿದೆ.

ಪ್ರಮುಖ ವಿಶೇಷಣಗಳು

ಮಾದರಿ: DABL-63 ಸರಣಿ

ಕೌಟುಂಬಿಕತೆ: ಎಲೆಕ್ಟ್ರಾನಿಕ್ RCBO (ಉಳಿಕೆ ಕರೆಂಟ್ ಬ್ರೇಕರ್ ಜೊತೆಗೆ ಓವರ್‌ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್)

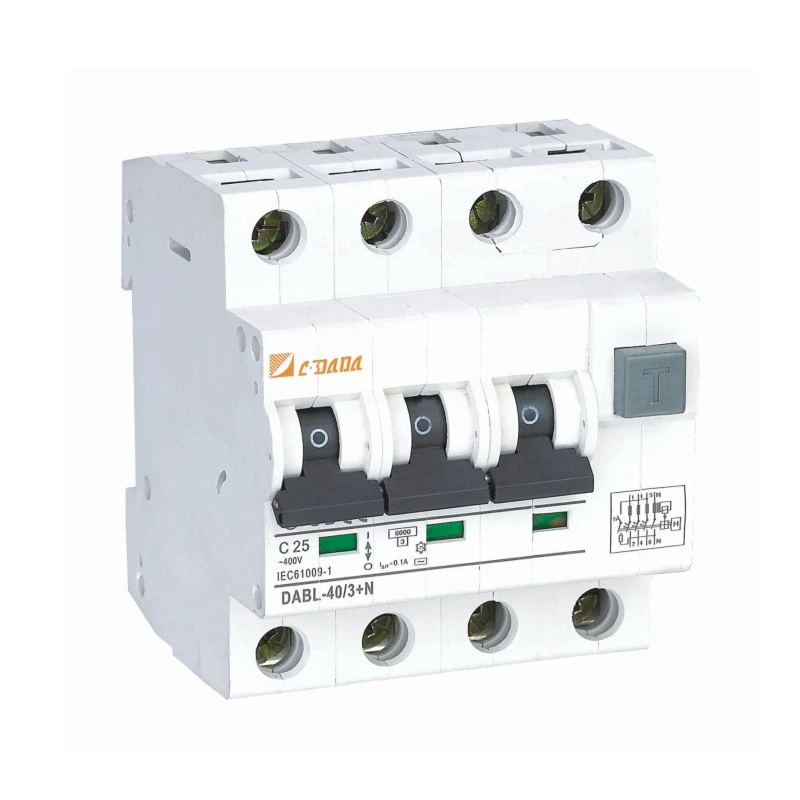

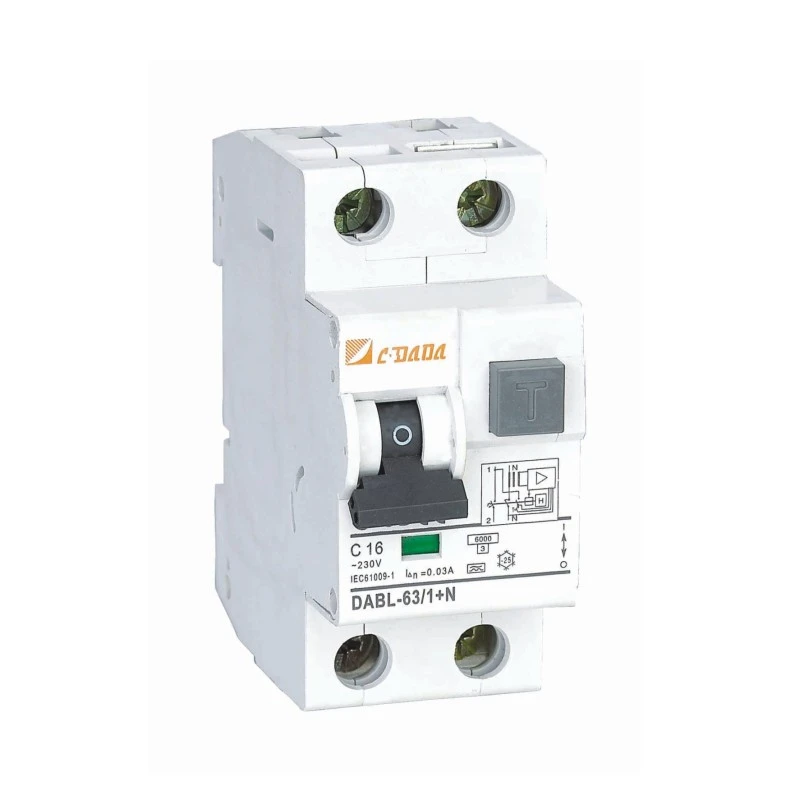

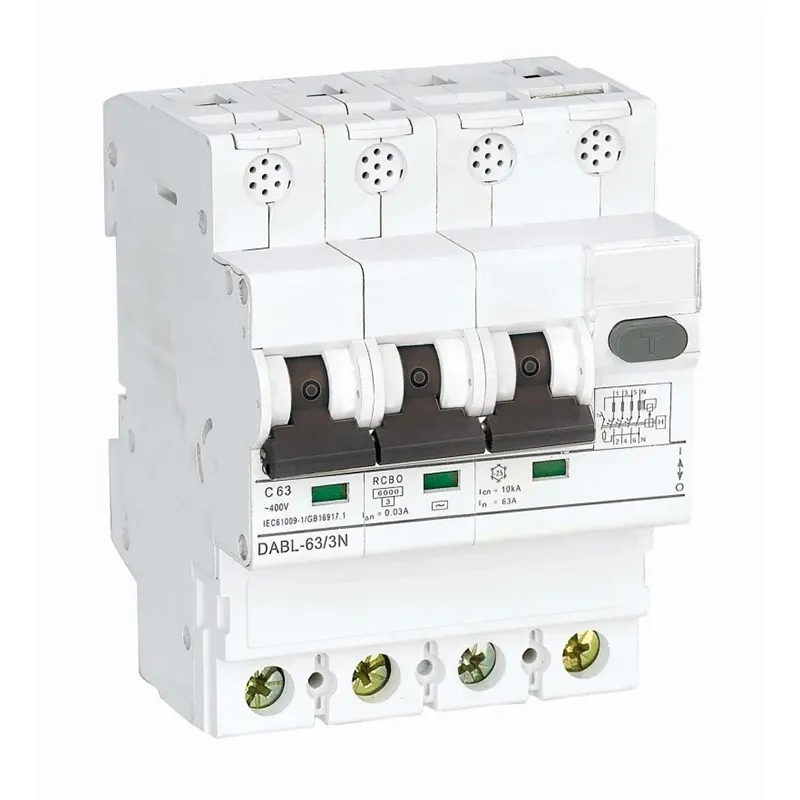

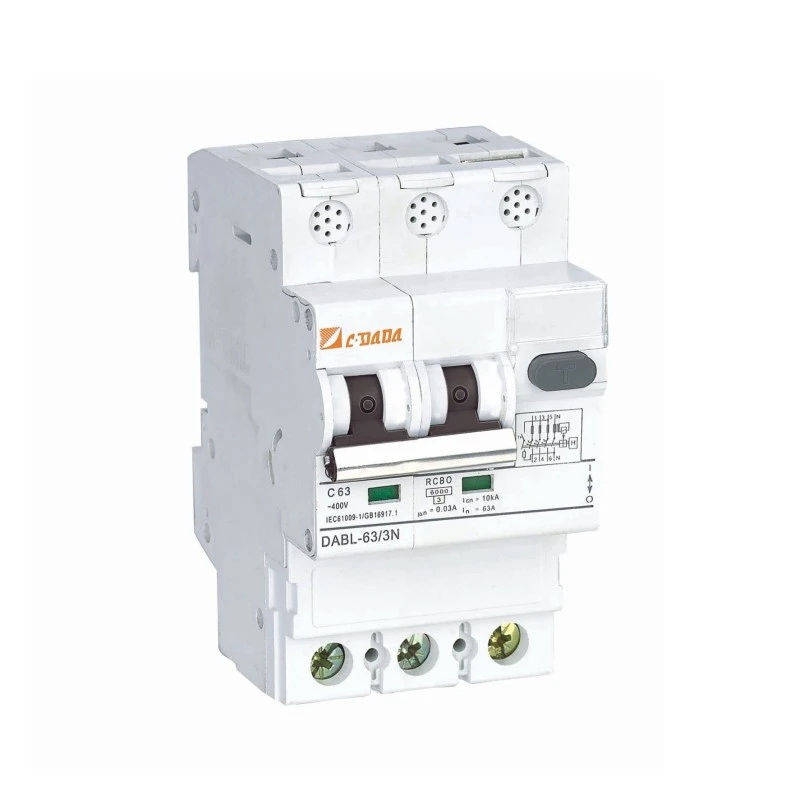

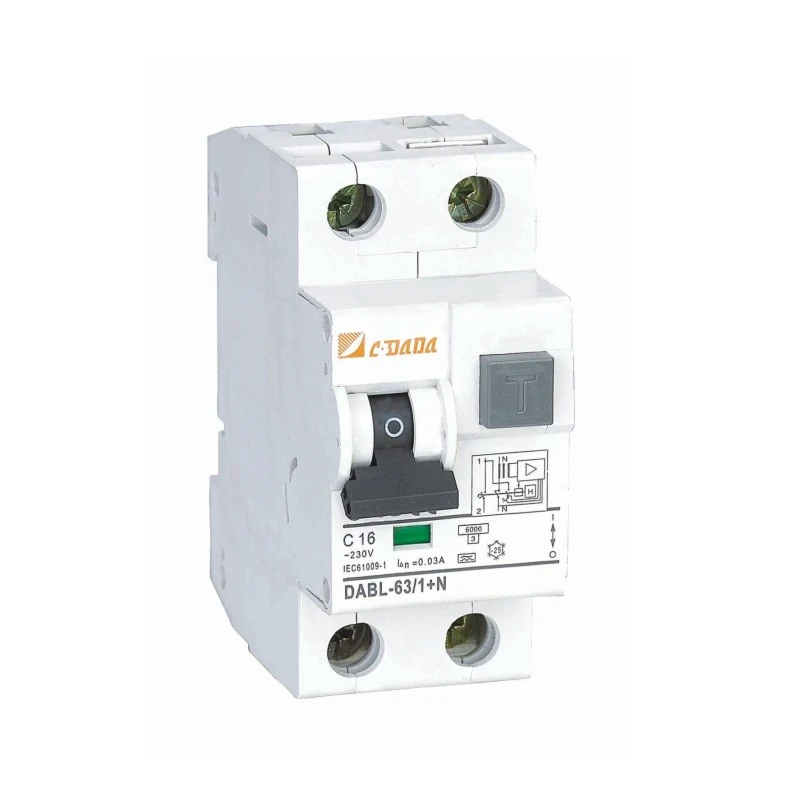

ಧ್ರುವಗಳು: 2P (1+N) ಅಥವಾ 4P (3+N)

ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್ (ಇನ್): ವಿಶಿಷ್ಟವಾಗಿ 6–63A (DAB7-63 ಪ್ಲಾಟ್‌ಫಾರ್ಮ್ ಆಧರಿಸಿ)

ಉಳಿದಿರುವ ಸೂಕ್ಷ್ಮತೆ (I△n): 30mA (ವೈಯಕ್ತಿಕ ರಕ್ಷಣೆಗಾಗಿ ಪ್ರಮಾಣಿತ)

ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ: 6kA,10kA

ರಕ್ಷಣೆಯ ಕಾರ್ಯಗಳು:

ಉಳಿದಿರುವ ಪ್ರವಾಹ (ಸೋರಿಕೆ)

ಓವರ್ಲೋಡ್ (ಉಷ್ಣ)

ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ (ವಿದ್ಯುತ್ಕಾಂತೀಯ)

ಸರ್ಜ್ ಓವರ್ವೋಲ್ಟೇಜ್ (ಅಂತರ್ನಿರ್ಮಿತ ಡಿ-ಕ್ಲಾಸ್ ವೇರಿಸ್ಟರ್ ಮೂಲಕ)

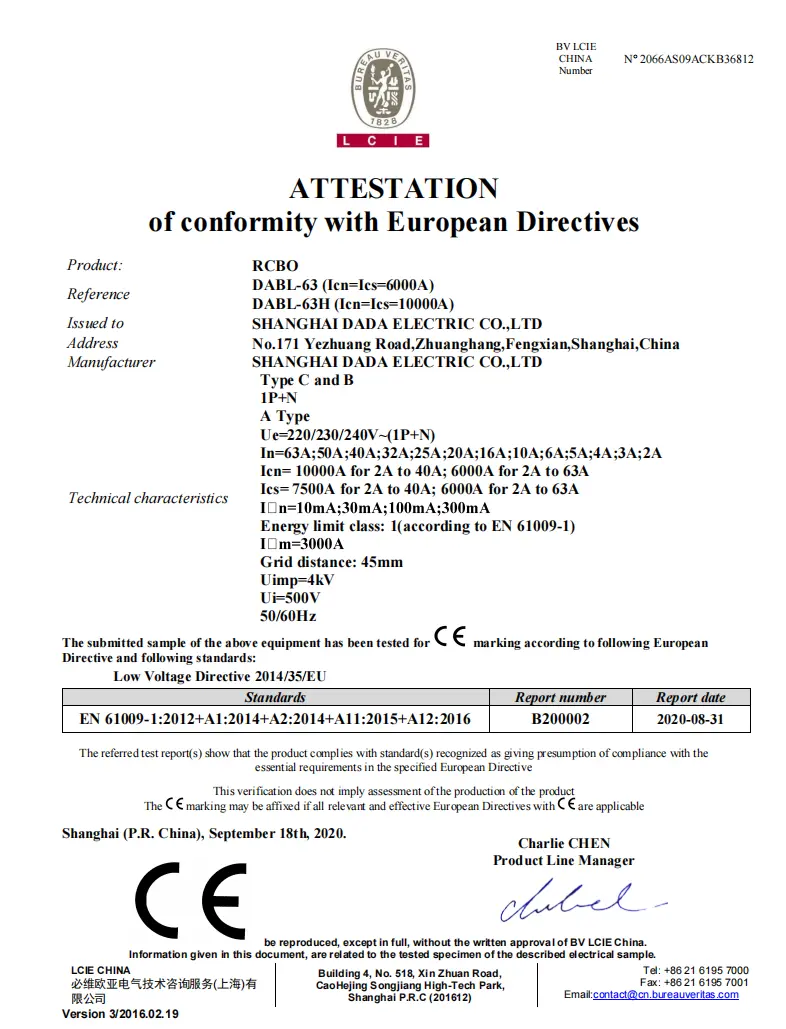

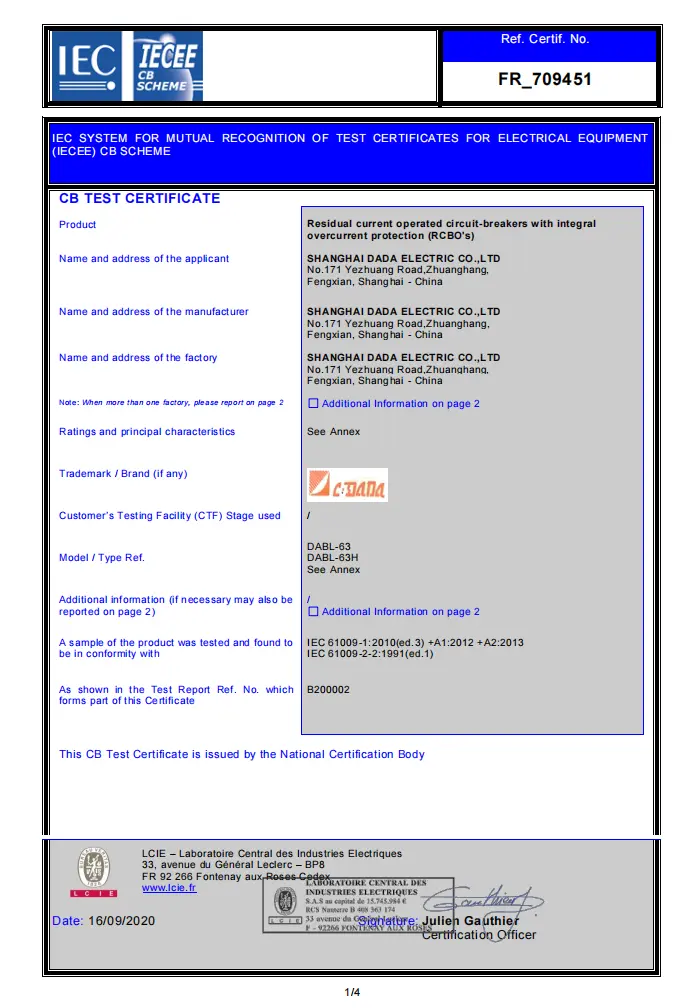

ಪ್ರಮಾಣೀಕರಣಗಳು: CE, CB, RoHS

ಕಾರ್ಯಾಚರಣೆಯ ತಾಪಮಾನ: -25 ° C ನಿಂದ +40 ° C

ಆರೋಹಿಸುವಾಗ: 35mm DIN ರೈಲಿನಲ್ಲಿ 2-ಮಾಡ್ಯೂಲ್ ಅಗಲ

ತಾಂತ್ರಿಕ ಡೇಟಾ ಶೀಟ್

ಪ್ರಮುಖ ಲಕ್ಷಣಗಳು:

★ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಡಿಫರೆನ್ಷಿಯಲ್ ಮಾಡ್ಯೂಲ್ → ಹೆಚ್ಚಿನ ಸಂವೇದನೆ ಮತ್ತು ವೇಗದ ಪ್ರತಿಕ್ರಿಯೆ

★ ಸ್ವತಂತ್ರ ಸಂಪರ್ಕ ಸೂಚಕ (ನಿಜವಾದ ಆನ್/ಆಫ್/ಟ್ರಿಪ್ ಸ್ಥಿತಿಯನ್ನು ತೋರಿಸುತ್ತದೆ)

★ ಮಾಸಿಕ ಕಾರ್ಯನಿರ್ವಹಣೆಯ ಪರಿಶೀಲನೆಗಾಗಿ "ಟೆಸ್ಟ್" ಬಟನ್

★ ನಾಚ್ಡ್ ಟರ್ಮಿನಲ್ ಕ್ಲಾಂಪ್‌ಗಳು → ಕಡಿಮೆ ಶಾಖ, ಬಲವಾದ ಹಿಡಿತ

★ ಕ್ರಾಸ್-ಫಂಕ್ಷನಲ್ ಸ್ಕ್ರೂಗಳು (+/–) → ಸುಲಭವಾದ ಅನುಸ್ಥಾಪನೆ, ಯಾವುದೇ ಬಿಡಿ ಭಾಗಗಳಿಲ್ಲ

★ ಸಿಲ್ವರ್-ಬೇರಿಂಗ್ ಸಂಪರ್ಕ ಮಿಶ್ರಲೋಹ → ದೀರ್ಘಾವಧಿಯ ಜೀವನ, ಕಡಿಮೆ ಪ್ರತಿರೋಧ

CDADA ಎಲೆಕ್ಟ್ರಾನಿಕ್ RCBO ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

★ 2 ಮಾಡ್ಯೂಲ್‌ಗಳಲ್ಲಿ ಆಲ್ ಇನ್ ಒನ್ ರಕ್ಷಣೆ

ಪ್ರತ್ಯೇಕ MCB + RCCB + ಸರ್ಜ್ ಪ್ರೊಟೆಕ್ಟರ್ ಅನ್ನು ಬದಲಾಯಿಸುತ್ತದೆ-ಸ್ಥಳ, ವೆಚ್ಚ ಮತ್ತು ವೈರಿಂಗ್ ಸಂಕೀರ್ಣತೆಯನ್ನು ಉಳಿಸುತ್ತದೆ.

★ ಸರ್ಜ್ ನಿಗ್ರಹದೊಂದಿಗೆ ವರ್ಧಿತ ಸುರಕ್ಷತೆ

ಡಿಫರೆನ್ಷಿಯಲ್ ಪ್ರೊಟೆಕ್ಷನ್ನ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಮಾಡ್ಯೂಲ್ನೊಂದಿಗೆ ಸಂಯೋಜಿತ ಸರ್ಕ್ಯೂಟ್, D-ಕ್ಲಾಸ್ ವೇರಿಸ್ಟರ್ ಮತ್ತು DAB7-63 ಸರಣಿಯ ಇಂಟಿಗ್ರೇಟೆಡ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ 4 ರೀತಿಯ ರಕ್ಷಣೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ: ಉಳಿದಿರುವ ಪ್ರವಾಹದಿಂದ (ಸೋರಿಕೆ ಪ್ರಸ್ತುತ), ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್; ಓವರ್ಲೋಡ್ ಮತ್ತು ಉಲ್ಬಣವು ಓವರ್ವೋಲ್ಟೇಜ್.

★ ನಿಜವಾದ ಸ್ಥಿತಿ ಗೋಚರತೆ

ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಬ್ರೇಕರ್‌ಗಳಿಗಿಂತ ಭಿನ್ನವಾಗಿ, ಹ್ಯಾಂಡಲ್ ಅನ್ನು ಹಸ್ತಚಾಲಿತವಾಗಿ ಆನ್ ಮಾಡಿದರೂ ಸಹ ಸ್ವತಂತ್ರ ಸಂಪರ್ಕ ಸೂಚಕವು ನಿಜವಾದ ಸಂಪರ್ಕ ಸ್ಥಿತಿಯನ್ನು ತೋರಿಸುತ್ತದೆ.

★ ಅನುಸ್ಥಾಪಕ-ಸ್ನೇಹಿ ವಿನ್ಯಾಸ

● ವಿಶಾಲವಾದ ತಾಪಮಾನ ಶ್ರೇಣಿ → ಬಿಸಿಮಾಡದ ಗ್ಯಾರೇಜುಗಳು ಅಥವಾ ಬಿಸಿ ಬೇಕಾಬಿಟ್ಟಿಯಾಗಿ ಸೂಕ್ತವಾಗಿದೆ

● ನಾಚ್ಡ್ ಟರ್ಮಿನಲ್‌ಗಳು → ಸುರಕ್ಷಿತ, ಕಡಿಮೆ-ನಿರೋಧಕ ಸಂಪರ್ಕಗಳು

● ಡ್ಯುಯಲ್-ಡ್ರೈವ್ ಸ್ಕ್ರೂಗಳು → ಫ್ಲಾಟ್ ಅಥವಾ ಫಿಲಿಪ್ಸ್ ಉಪಕರಣಗಳೊಂದಿಗೆ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ

★ ಜಾಗತಿಕವಾಗಿ ಪ್ರಮಾಣೀಕರಿಸಲಾಗಿದೆ

CE, CB, ಮತ್ತು RoHS ಅನುಮೋದನೆಗಳು ಯುರೋಪ್, ಏಷ್ಯಾ, ಆಫ್ರಿಕಾ ಮತ್ತು ಅದರಾಚೆಗಿನ ಅನುಸರಣೆಯನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ-ರಫ್ತು ಫಲಕಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.

★ ಹೈ-ರಿಸ್ಕ್ ವಲಯಗಳಿಗೆ ಪರಿಪೂರ್ಣ

ಹೊರಾಂಗಣ ಔಟ್‌ಲೆಟ್‌ಗಳು, ಆರ್ದ್ರ ಪ್ರದೇಶಗಳು, ಗ್ಯಾರೇಜ್‌ಗಳು ಮತ್ತು ನೆಲಮಾಳಿಗೆಯಲ್ಲಿ ಆಘಾತ ಮತ್ತು ಬೆಂಕಿಯ ಅಪಾಯಗಳು ಹೆಚ್ಚಿರುವಲ್ಲಿ ಶಿಫಾರಸು ಮಾಡಲಾಗಿದೆ.

★ ದಕ್ಷಿಣ ಅಮೇರಿಕಾ, ಯುರೋಪ್, ಏಷ್ಯಾ, ಮತ್ತು ಆಸ್ಟ್ರೇಲಿಯಾದ ಜೊತೆಗೆ ರಷ್ಯಾ ಮತ್ತು ಯುರೋಪಿಯನ್ ದೇಶಕ್ಕೆ ಹಲವು ವರ್ಷಗಳ ಅನುಭವದ ಶಿಪ್ಪಿಂಗ್ ಅನುಭವದೊಂದಿಗೆ, CDADA ನೀವು ಒಳಗೊಂಡಿದೆ!

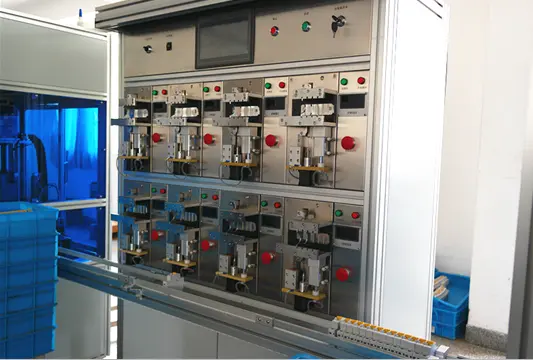

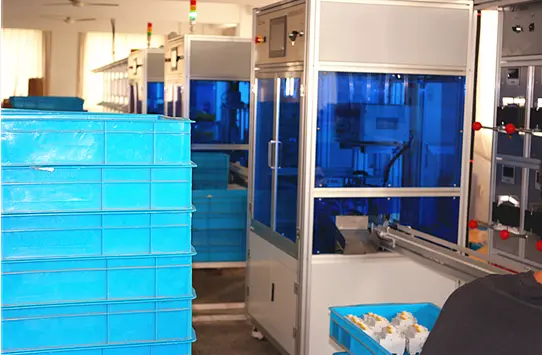

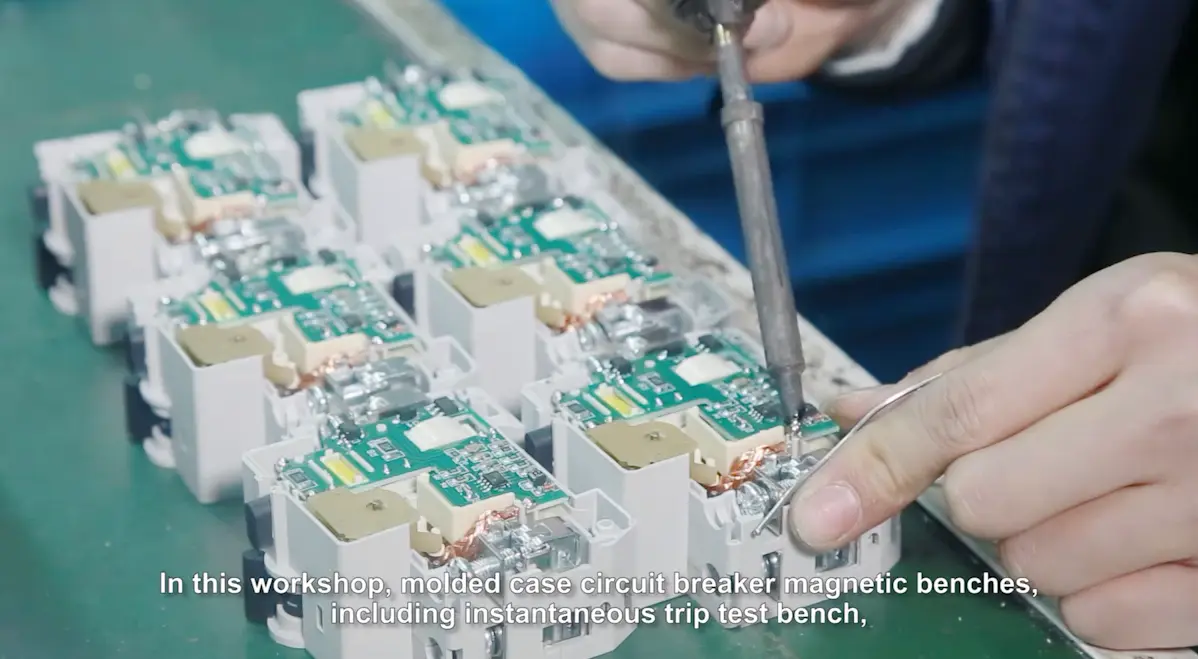

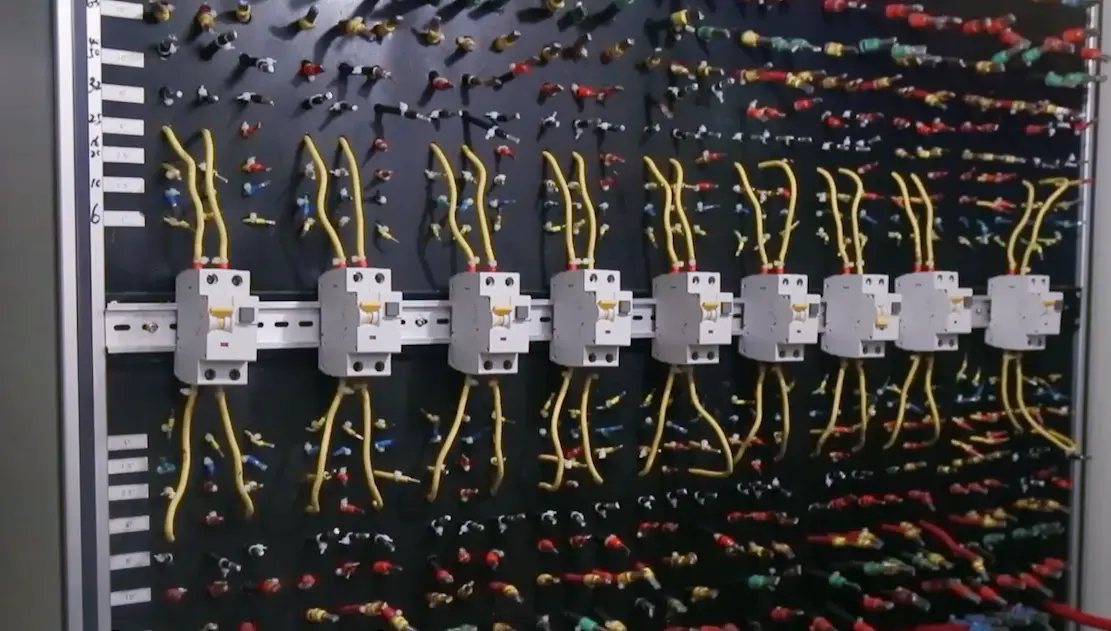

★ ನಮ್ಮ ಸೌಲಭ್ಯವನ್ನು ತೊರೆಯುವ ಎಲ್ಲಾ ಉತ್ಪನ್ನಗಳನ್ನು 100% ಪರಿಶೀಲಿಸುವುದು ನಮ್ಮ ನೀತಿಯಾಗಿರುವುದರಿಂದ, ನಮ್ಮ ಸೌಲಭ್ಯವನ್ನು ತೊರೆಯುವ ಮೊದಲು ಉತ್ಪನ್ನವು ಕ್ರಿಯಾತ್ಮಕವಾಗಿ 100% ನಿಖರವಾಗಿದೆ ಎಂದು ನಾವು ಸಂಪೂರ್ಣ ಖಚಿತವಾಗಿ ಖಾತರಿ ನೀಡಬಹುದು.

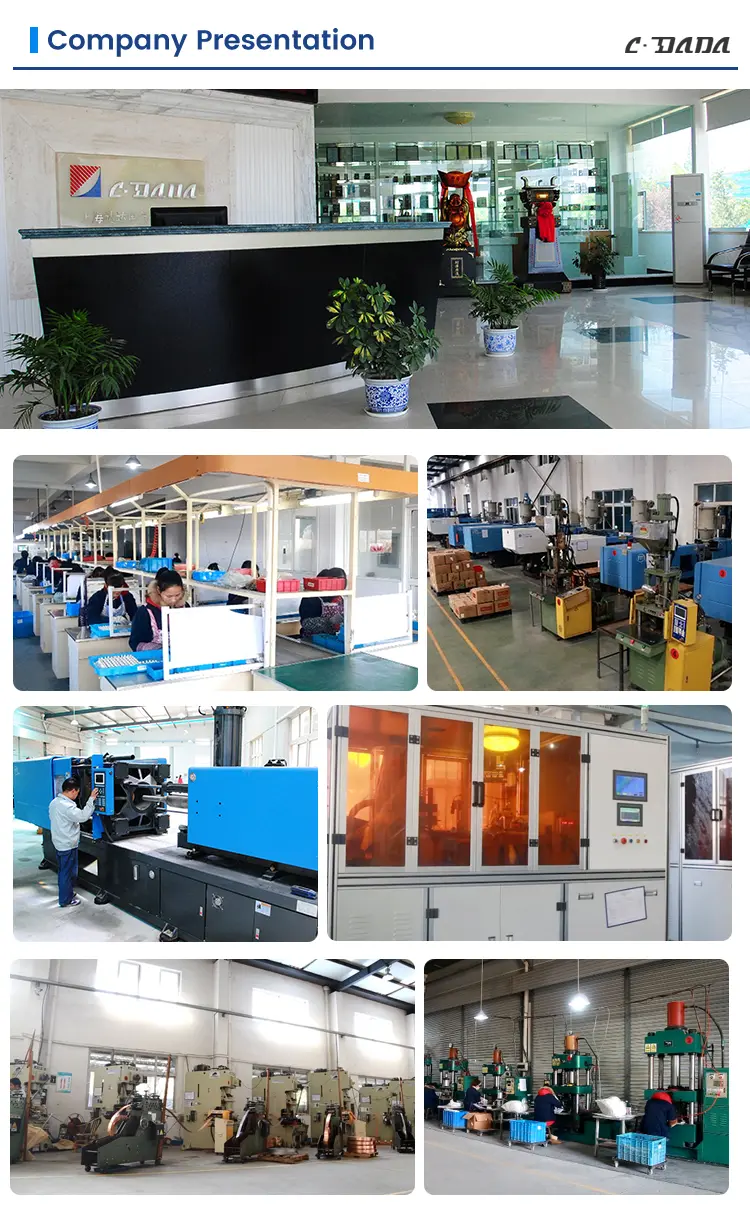

★ ನೀವು ಯಾವುದೇ ಸಮಯದಲ್ಲಿ ನಮ್ಮನ್ನು ಭೇಟಿ ಮಾಡಲು ನಮಗೆ ಸಂತೋಷವಾಗಿದೆ! ಉತ್ಪಾದನಾ ಸಮಯ ಮತ್ತು ಪ್ರಕ್ರಿಯೆಯ ಥ್ರೋಪುಟ್ ಮೇಲೆ ನಾವು ಸಂಪೂರ್ಣ ನಿಯಂತ್ರಣವನ್ನು ಹೊಂದಲು ಇದು ಏಕೈಕ ಮಾರ್ಗವಾಗಿದೆ.

ವಿಶಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

ಹೊರಾಂಗಣ ಸಾಕೆಟ್‌ಗಳು: ಉದ್ಯಾನ ಉಪಕರಣಗಳು, EV ಚಾರ್ಜರ್‌ಗಳು, ಹಾಲಿಡೇ ಲೈಟ್‌ಗಳಿಗಾಗಿ

ಗ್ಯಾರೇಜ್ ಮತ್ತು ಬೇಸ್ಮೆಂಟ್ ಲೈಟಿಂಗ್: ತೇವ, ಶೀತ ಪರಿಸರಗಳು

ಉಪಕರಣ ಸರ್ಕ್ಯೂಟ್‌ಗಳು: ತೊಳೆಯುವ ಯಂತ್ರಗಳು, ಡಿಶ್‌ವಾಶರ್‌ಗಳು, ರೆಫ್ರಿಜರೇಟರ್‌ಗಳು

ಕಾರ್ಯಾಗಾರದ ಶಕ್ತಿ: ಅಲ್ಲಿ ಉಪಕರಣಗಳು ಮತ್ತು ತೇವಾಂಶ ಸಹಬಾಳ್ವೆ

ವಸತಿ ಉಪ-ಫಲಕಗಳು: ಕಾಂಪ್ಯಾಕ್ಟ್, ಬಹು-ರಕ್ಷಣೆ ಪರಿಹಾರ

ಪದೇ ಪದೇ ಕೇಳಲಾಗುವ ಪ್ರಶ್ನೆಗಳು (FAQ)

Q1: RCCB ಮತ್ತು RCBO ನಡುವಿನ ವ್ಯತ್ಯಾಸವೇನು?

A1: RCCB ಉಳಿದಿರುವ (ಸೋರಿಕೆ) ಪ್ರವಾಹವನ್ನು ಮಾತ್ರ ಪತ್ತೆ ಮಾಡುತ್ತದೆ-ಇದು ಓವರ್‌ಲೋಡ್ ಅಥವಾ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಿಂದ ರಕ್ಷಿಸುವುದಿಲ್ಲ. RCBO (DABL-63 ನಂತಹ) ಒಂದು ಸಾಧನದಲ್ಲಿ RCCB + MCB ಅನ್ನು ಸಂಯೋಜಿಸುತ್ತದೆ-ಸೋರಿಕೆ + ಓವರ್‌ಲೋಡ್ + ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ ನೀಡುತ್ತದೆ.

Q2: ಈ RCBO ನಿಜವಾಗಿಯೂ ಉಲ್ಬಣಗಳ ವಿರುದ್ಧ ರಕ್ಷಿಸುತ್ತದೆಯೇ?

A2: ಹೌದು! ಇದು ಅಂತರ್ನಿರ್ಮಿತ D-ಕ್ಲಾಸ್ ವೇರಿಸ್ಟರ್ ಅನ್ನು ಒಳಗೊಂಡಿದೆ, ಅದು ಅಸ್ಥಿರ ಓವರ್‌ವೋಲ್ಟೇಜ್‌ಗಳನ್ನು ನಿಗ್ರಹಿಸುತ್ತದೆ (ಉದಾಹರಣೆಗೆ, ಮಿಂಚು ಅಥವಾ ಸ್ವಿಚಿಂಗ್ ಸರ್ಜ್‌ಗಳಿಂದ)-ಇದು ಪ್ರಮಾಣಿತ RCBO ಗಳಲ್ಲಿ ಅಪರೂಪದ ವೈಶಿಷ್ಟ್ಯವಾಗಿದೆ.

Q3: ವಿದ್ಯುತ್ಕಾಂತೀಯ ಒಂದಕ್ಕಿಂತ ಎಲೆಕ್ಟ್ರಾನಿಕ್ RCBO ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು? A3:

● ಎಲೆಕ್ಟ್ರಾನಿಕ್ RCBO ಗಳು ಹೆಚ್ಚಿನ ಸೂಕ್ಷ್ಮತೆ, ಚಿಕ್ಕ ಗಾತ್ರವನ್ನು ನೀಡುತ್ತವೆ ಮತ್ತು ಹೆಚ್ಚುವರಿ ಕಾರ್ಯಗಳನ್ನು (ಸರ್ಜ್ ರಕ್ಷಣೆಯಂತಹ) ಸಂಯೋಜಿಸಬಹುದು.

● ಅವರಿಗೆ ಕಾರ್ಯನಿರ್ವಹಿಸಲು ಲೈನ್ ವೋಲ್ಟೇಜ್ ಅಗತ್ಯವಿರುತ್ತದೆ-ಆದ್ದರಿಂದ ತಟಸ್ಥವು ವಿಶ್ವಾಸಾರ್ಹವಲ್ಲದಿದ್ದರೆ ಸೂಕ್ತವಲ್ಲ.

● ವಿದ್ಯುತ್ಕಾಂತೀಯ ಪ್ರಕಾರಗಳು 0V ನಲ್ಲಿ ಕೆಲಸ ಮಾಡುತ್ತವೆ ಆದರೆ ದೊಡ್ಡದಾಗಿರುತ್ತವೆ ಮತ್ತು ಸ್ಮಾರ್ಟ್ ವೈಶಿಷ್ಟ್ಯಗಳನ್ನು ಹೊಂದಿರುವುದಿಲ್ಲ.
→ ಸ್ಥಿರ ವಸತಿ ಗ್ರಿಡ್‌ಗಳಿಗಾಗಿ, DABL-63 ನಂತಹ ಎಲೆಕ್ಟ್ರಾನಿಕ್ RCBO ಗಳು ಸೂಕ್ತವಾಗಿವೆ.

Q4: ವೈಯಕ್ತಿಕ ರಕ್ಷಣೆಗಾಗಿ 30mA ಸಾಕಾಗುತ್ತದೆಯೇ?

A4: ಹೌದು. ವಸತಿ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಜೀವ ಉಳಿಸುವ ಆಘಾತ ರಕ್ಷಣೆಗಾಗಿ 30mA ಅಂತರರಾಷ್ಟ್ರೀಯ ಗುಣಮಟ್ಟದ (IEC) ಮಿತಿಯಾಗಿದೆ.

Q5: ಎಲೆಕ್ಟ್ರಾನಿಕ್ RCBO ಗಾಗಿ CDADA ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

A5: CDADA ಎದ್ದು ಕಾಣುತ್ತದೆ ಏಕೆಂದರೆ:

● ನಿಜವಾದ 4-ಇನ್-1 ರಕ್ಷಣೆ (ಸೋರಿಕೆ + ಓವರ್‌ಲೋಡ್ + ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್)

● ಕಾಂಪ್ಯಾಕ್ಟ್ 2-ಮಾಡ್ಯೂಲ್ ವಿನ್ಯಾಸವು ಪ್ಯಾನಲ್ ಜಾಗವನ್ನು ಉಳಿಸುತ್ತದೆ

● ಸ್ವತಂತ್ರ ಸಂಪರ್ಕ ಸೂಚಕವು ನಿಖರವಾದ ಸ್ಥಿತಿಯನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ

● ಜಾಗತಿಕ ಪ್ರಮಾಣೀಕರಣಗಳು (CE/CB/RoHS)

● OEM-ಸಿದ್ಧ: ಸ್ಥಿರ ಗುಣಮಟ್ಟ, ಇಂಗ್ಲಿಷ್ ಬೆಂಬಲ, ಬೃಹತ್ ಬೆಲೆ
